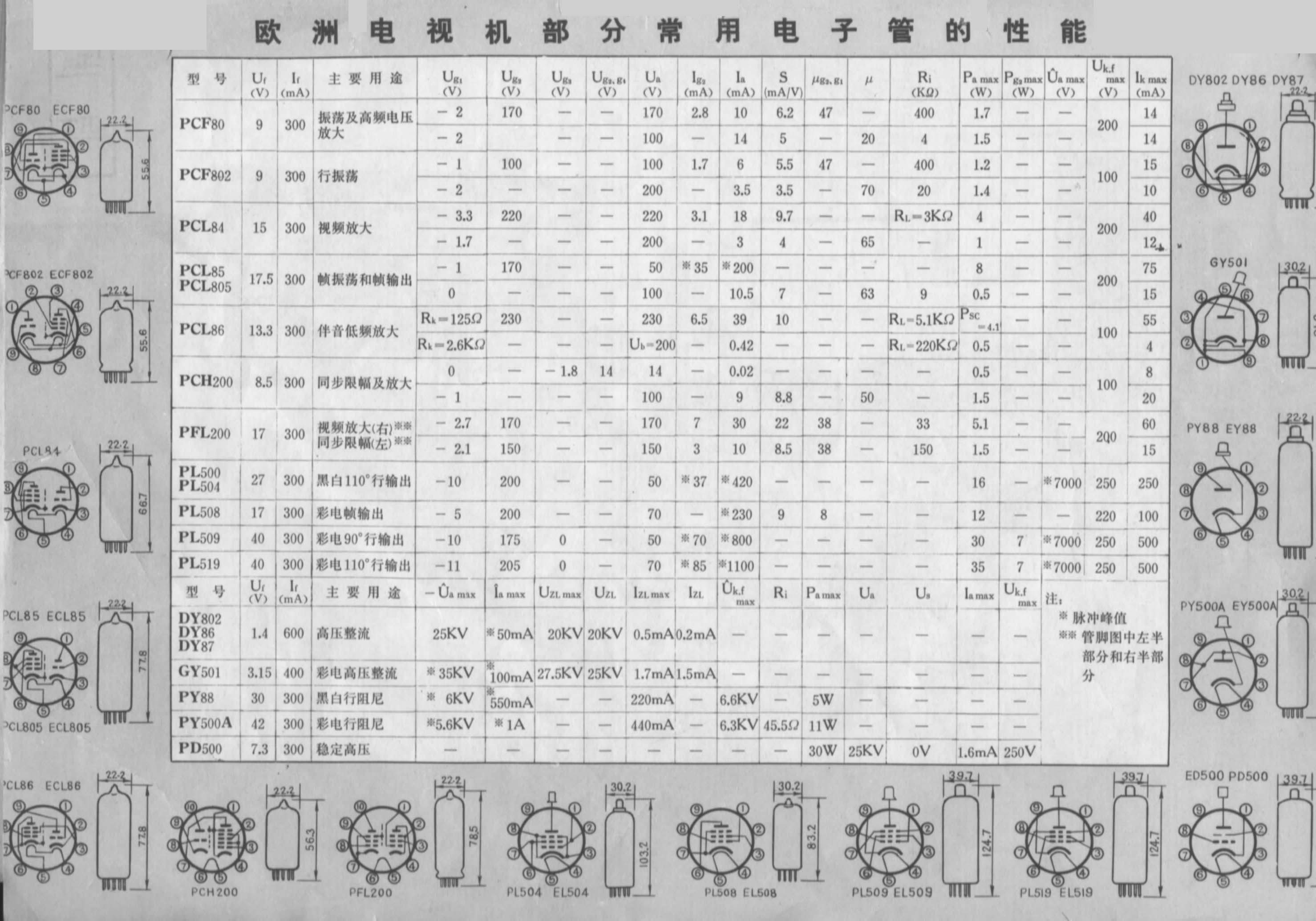

欧洲电视机部分常用电子管的性能

封三说明

1．这里介绍的电子管是欧洲国家近年生产的大屏幕黑白和彩色电视机中常用的一些电子管。

2．符号说明：

U\(_{f}\)——灯丝电压

I\(_{f}\) ——灯丝电流

U\(_{g1}\)——第一栅极电压

U\(_{g2}\)——第二栅极电压

U\(_{g3}\)——第三栅极电压

U\(_{g2·g4}\)——第二栅、第四栅极电压

U\(_{a}\)——屏极电压

-U^\(_{a·max}\)——最大屏极反向峰值电压

U^\(_{a·max}\)——最大屏极峰值电压

U^\(_{k·fmax}\)——阴极与灯丝之间最大的峰值电压

U\(_{k·fmax}\)——阴极与灯丝之间的最大电压

U\(_{ZL}\)——整流电压

U\(_{ZLmax}\)——最大整流电压

U\(_{S}\)——内隔离极电压

I\(_{g2}\)——第二栅极电流

I\(_{a}\)——屏极电流

I\(_{a·max}\)——最大屏极峰值电流

I\(_{a·max}\)——最大屏极电流

I\(_{k·max}\)——最大阴极电流

I\(_{ZL}\)——整流电流

I\(_{ZLmax}\)——最大整流电流

S——跨导

μ——放大系数

μ\(_{g2·g1}\)——第二栅对第一栅的放大系数

R\(_{k}\)——阴极自给偏压电阻

R\(_{i}\)——内阻

R\(_{L}\)——屏极负载电阻

P\(_{sc}\)——输出功率

P\(_{a·max}\)——最大屏极耗散功率

P\(_{g2·max}\)——最大第二栅极耗散功率

U\(_{b}\)——屏极电源电压

3．ECF80、ECF802、ECL84、ECL85、ECL805、ECL86、ECH200、EFL200、EL500、EL504、EL508、EL509、EL519、GY802、EY86、EY87、EY88、EY500A、ED500同表中相应电子管性能相同，仅灯丝特性不同（见附表）。（严秉义、杨逢汉、白仰东编译）
