为了调整电视接收机的伴音通道，我们制作了这台简易6.5兆赫伴音信号发生器。

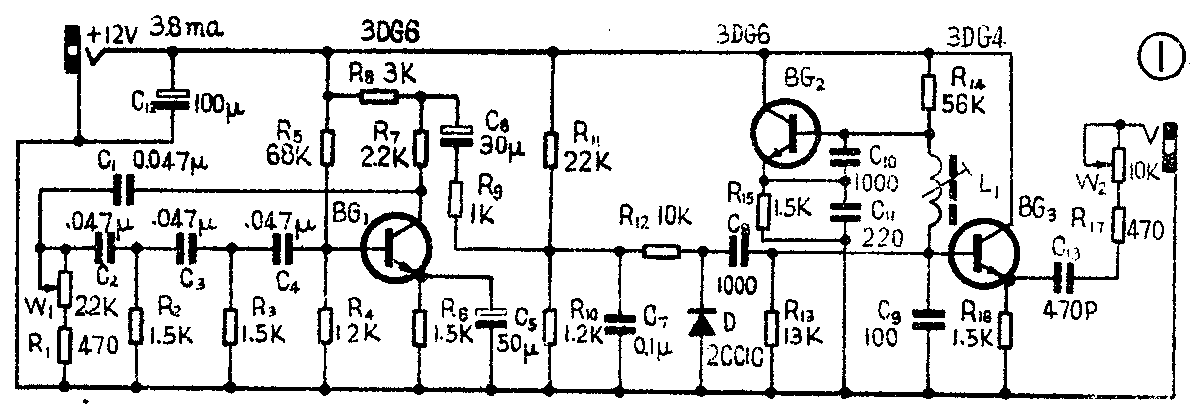

线路见图1。晶体管BG\(_{1}\)、R1～R\(_{3}\)、C1～C\(_{4}\)、W1等组成移相式音频振荡器。它的振荡频率取决于四节移相电路的电阻、电容的数值。调节W\(_{1}\)，振荡器的振荡频率在750赫～1.2千赫范围内变化。晶体管BG2与C\(_{1}\)0、C11、C\(_{9}\)、L1等组成电容三点式振荡器，产生6.5兆赫载波振荡信号。为了把6.5兆赫的振荡信号变为受音频振荡信号调制的调频信号，线路中加了变容二极管D。当音频信号经C\(_{6}\)耦合到变容二极管的两端时，变容二极管容量随着所加的音频信号的振幅大小而变化，而结电容与C9又是并联的，所以，L\(_{1}\)、C9等组成的谐振回路的谐振频率也就跟随着音频信号而变化，从而完成了对6.5兆赫信号的调频任务。6.5兆赫调频信号经BG\(_{3}\)输出级输出。BG3接成射极输出器，以提高其带负载的能力。6.5兆赫的调频信号经输出插孔输出。电源电压经电源插孔接入，插头心线接电视机电源12伏正端。
本仪器中的晶体三极管的β值应在80～150范围内。高频振荡部分的电容用小型瓷介或云母电容器，其余的阻容元件无特殊要求。线圈L\(_{1}\)用线径为0.18的高强度漆包线绕在晶体管收音机用的外形尺寸为10×10（毫米）\(^{2}\)的短振线圈的磁心上，磁心、磁帽材料为NX0—200，绕25圈，电感量约为10.5微亨。C10／C\(_{11}\)决定了振荡幅度，要取值合适。
元器件安装在图2所示的印刷板（1:1）上。调整时，先调整管子的直流工作点，通过调整管子的偏置电阻，使得I\(_{c1}\)＝1毫安，Ic2=1.2毫安，I\(_{c3}\)＝1.2毫安，整机工作电流约为3.8毫安。整机工作后，测量BG1、BG\(_{2}\)的集电极电压，我们用SBM—10示波器测量BG1集电极信号电压在频率为1千赫时约为9伏（峰峰值），测BG\(_{3}\)的发射极信号电压（频率为6.5兆赫）约为2伏（峰峰值），说明电路已起振。然后再给仪器加上95×58×35（毫米）\(^{3}\)的金属屏蔽罩，借助于一台工作正常的电视机来校准6.5兆赫载波频率。将仪器的输出端经输出插头接在电视机的伴音中放的输入端，调整L1的磁帽，使音频输出最大，听到的音频信号声音最大，就算调试完毕。输出信号电压的大小可用W\(_{2}\)来选择。
使用时，先把电源的插头接在电视机的12伏电源上，把输出插孔的插头线接在需要调整的电视机的伴音中放输入端，逐步调整伴音。
另外，从本仪器的C\(_{6}\)负端到地还可以引出音频信号作为音频信号源使用。（施宛愚）
