轴的顶端装有与指示盘上方相同的线轮，两轮用拉线连接，当天线旋转时，指示盘也作相应的旋转，从而指示天线旋转的角度。两根磁棒平行地卡在铝质U形架上，一端装长波线圈，另一端装中波线圈。每个波段的线圈都各分成两个（在电路上串接），分别装在两根磁棒上。需说明，指示盘上数值只能表明在某一固定地点收音机以固定安放位置接收某个电台信号的最佳信杂比的角度，而不是在任何地点、任何方向都不变。

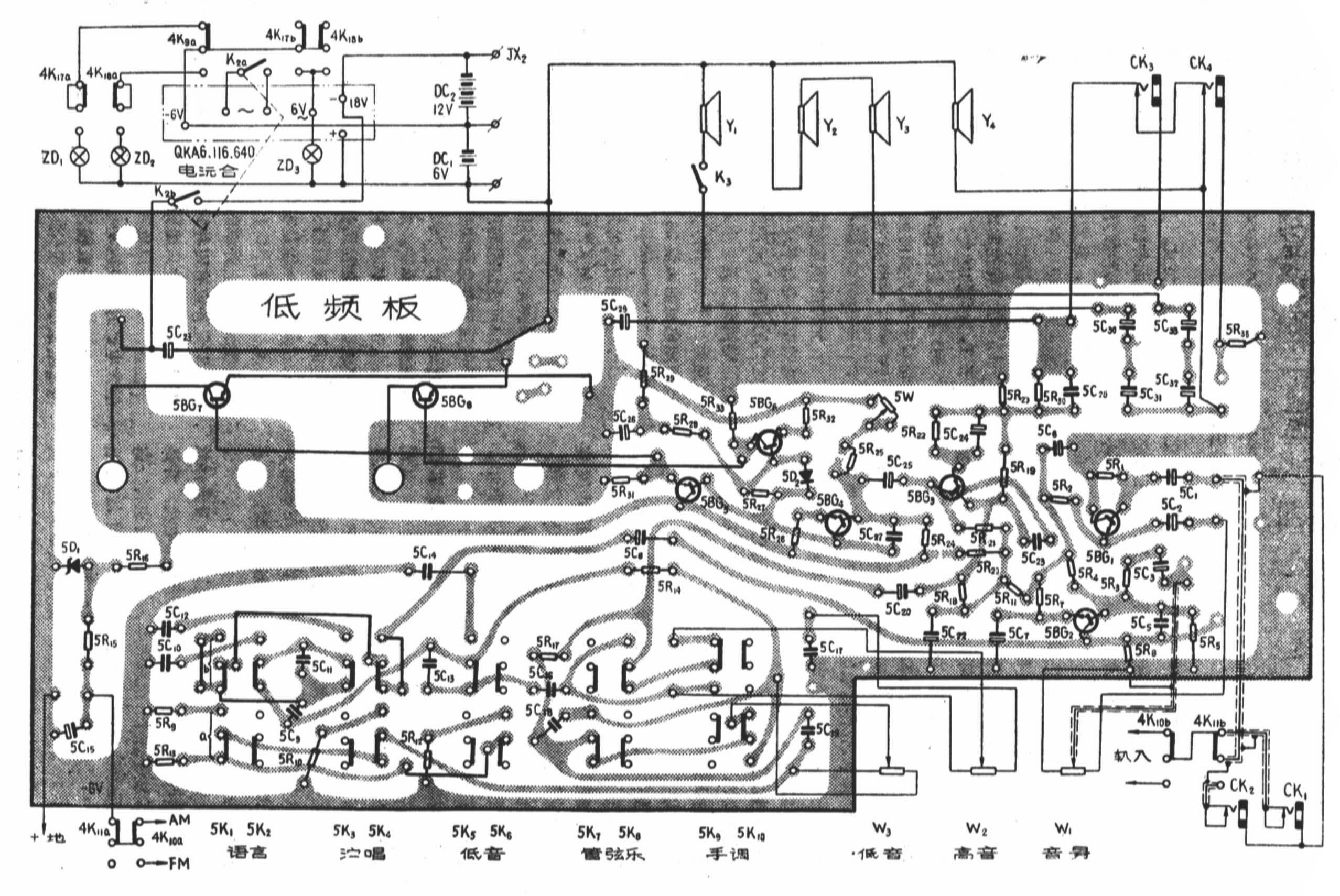

3.机心：从上 图可以看机心的概况。前面最下一排左起有三个电位器旋钮，依次是音量兼电源开关、低音调整和高音调整。再过来是一组五位四刀互锁按键开关。左起第一位为“手调”、当它按下时，上述两个音调调整才起作用。其他各按键的用途如图示。低频电路板和电源合就装在这些控制件的后面。输出线、交直流电源线都从这块电路板引出分别接到扬声器和电源合上。

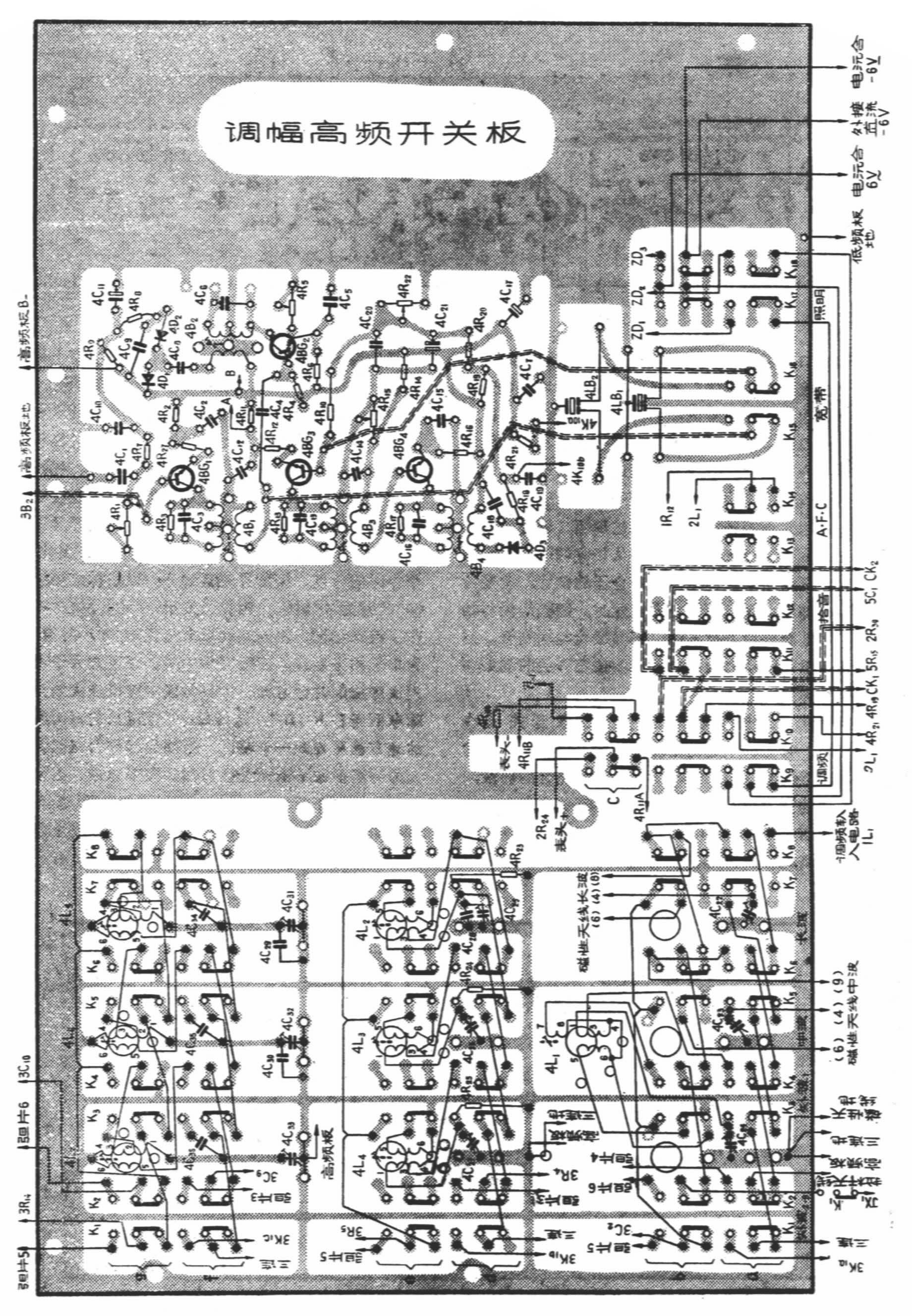

机心右边的大半为高频部分，控制件分上下两排，下排左起为外接天线接断开关，其次为磁性天线方位旋转控制，再右为短波\(_{2～9}\)的波段展宽按键。此键的右上方为调谐旋钮。上一行主要为一组九位按键，各键作用如图示。从第四位起到第九位均为互锁键，分别为四刀、六刀和四个四刀，而从第六位起，在互锁四刀的后面每位都加接无锁四刀两个，使成为十二刀，以满足各波段转换的需要。这组按键的右边为短波2～9鼓形波段开关，此开关只有在短波\(_{2～9}\)按键按下时才起作用。而波段展宽按键也只有在接收短波2～9时才起作用。

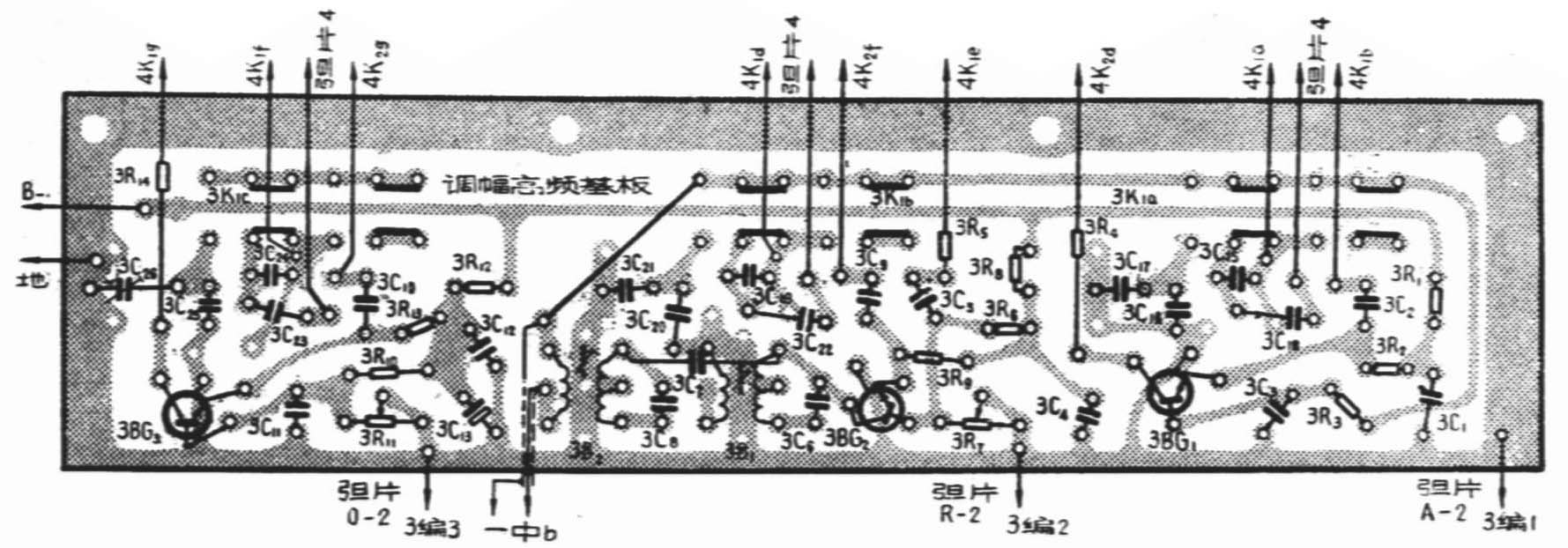

上述一组按键开关是焊接在调幅高频和中频电路板上。
4．调谐指示系统：调谐系统的特点是无论调幅或调频的找台，都是用一个旋钮来完成的。在找台过程中，调幅和调频的主调谐可变电容器是互不影响的，它们分别被调谐轴前半段和后半段上装的两个线轮所带动。因为两个可变电容器都装有齿轮减速装置，其速比为3:1，因而要使可变电容器的动片旋转180°，调谐轮就需旋转540°。这就要求动片的旋转角度尽可能接近180°，否则指针的行程将不能满足设计要求，致使频率误差增大，影响接收信号的准确性，找台麻烦。调幅长波、中波和短波的频率刻度和调频的频率刻度都可直接读出；调幅短波\(_{2～9}\)八个波段则是通过度盘玻璃的透明窗口显示出来。这些刻度是标在滚动度盘上的。为便于接收八个波段的广播米段，在滚动度盘的每一波段刻度上除了能衔接的频率外，还分别标出各波段的广播米段展宽了的频率。因为两个线轮在调谐轴旋转时都互为轴的负载，所以在调谐轴的后端装有惰轮来改进调谐时的手感。拉线用49股绦纶线。
5．调幅、调频转换：前面说过调幅、调频的接收是用一个调谐旋钮完成的。因此从接收调幅台改为收调频台，只需在调谐轴上改变离合器的位置，改变滑键的方向即可。当滑键在前方位置时，调幅线轮与轴结合，滑键滑向后方位置时，调频线轮与轴结合。使滑键前后滑动的动力则是来自调频按键开关的动条和一个别针弹簧。
6．短波\(_{2～9}\)鼓形波段开关：鼓形波段开关或称“回路鼓”。它是一个结构比较复杂的电路构件，其优点是各波段的电路相互影响很小，有较完善的屏蔽，对不工作的波段用不着短接。但鼓形开关内要装入八个波段的回路组件板24块，每个回路组件板上要装线圈、微调电容和固定补偿电容，元件较多，为了解决组件装入开关架后产生的线圈管占据空间上的矛盾问题，每个组件板架上设有两个装线圈管的孔，以利于相邻组件板上的线圈彼此避让。
7．计时器：计时器可以很快地计算出世界各地电台播音在中国的时间，或中国播音在外国出现的时间。左方为世界地名表，分时区地把各国有代表性的较大城市地名按前后次序列出备查。中间为世界时区图。右边有一个可旋转的圆形的区盘。时区盘靠外缘刻24个小时的分度。按世界时区划分，以格林威治标准时间“0”时为“0”时区，因我国位于“8”时区，在“8”字处作了特殊标记。相应地在板上标注着24小时的以刻为单位的分度线，正上方为中午，正下方为子夜，排列次序按顺时针方向。世界时区本应按经度划分，全球东西经各占180°，这样每15°宽度从北到南所覆盖的地方就可划归一个时区。但因为行政和交通管理等人为原因往往不能完全按自然条件来划分。比如我国全国各地现在都统一使用北京标准时间（以东经120°为基准），而不按自然条件划分。这样为全国交通、通信等方面提供了极大的方便。
例如要收听埃及开罗11.99兆赫土耳其语的广播节目，知道广播时间是每天当地标准时间下午4时到4时45分，问在北京什么时间能收到。开罗是“2”时区。把时区盘“2”刻度的中线对准“16”的地方，查得“8”时区的中线是对准“22”。这表明在晚上10点钟按照已知频率在短波“5”的波段上就可以收到了。（北京无线电厂2241设计小组）
