电子管黑白电视机经长久使用后，电视机的灵敏度逐步下降，接收图象暗淡。为充分发挥老电视机的作用，我们装置了一种简易电视机前置放大器，用来提高电视机的灵敏度，经实际使用，获得了较好的接收效果。现介绍如下：

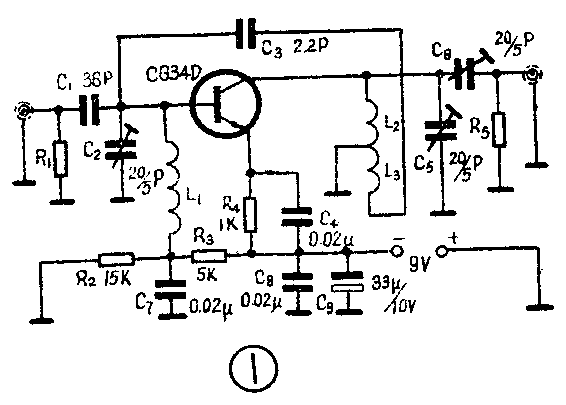

这种前置放大器的电路，如图1所示。它由输入电路、放大管、输出电路三部分组成。电容器C\(_{1}\)、C2和L\(_{1}\)、R1组成宽频带输入电路。全电视信号由天线接收下来以后，经过输入电路进入放大管，此放大管是一只高频低噪声晶体三极管，起着高频放大的作用。经放大的全电视信号，再由输出电路传送到电视机的输入端。输出电路由线圈L\(_{2}\)，电容C5、C\(_{6}\)和电阻R5组成。线圈L\(_{2}\)和电容C5组成选择回路，通过调节电容C\(_{5}\)可以连续选择不同频道的电视节目，调整C6可改变前置放大器的输出阻抗，使之和电视机的输入阻抗匹配，充分发挥放大器的作用。此放大器的增益约13dB。
为了使电路工作稳定，电路中加了一个中和电容器C\(_{3}\)。线圈L3为反馈线圈，它与L\(_{2}\)耦合。输出端的高频信号经L2耦合到L\(_{3}\)，然后通过电容器C3送到放大器的输入端形成负反馈，反馈量大小由C\(_{3}\)来调节。为了展宽频带，实现输入电路、输出电路与天线和电视机输入端的阻抗匹配，在前置放大器的输入端加了电阻R1，在输出端加了电阻R\(_{5}\)。
电路采用6至9伏电池供电，工作电流大约为2mA。也可用电视机电源变压器中空的6.3伏灯丝电压，经倍压整流后供给。
在接收1～5频道的电视节目时，线圈L\(_{1}\)、L2、L\(_{3}\)均采用直径为1毫米的高强度漆包线（用镀银铜线更好），绕成直径为7毫米的空心线圈。具体数据：L1绕3匝；L\(_{2}\)绕7匝；L3绕3匝，每匝距离为1毫米。电容器全部采用瓷介质电容，这种电容器高频性能好。电容C\(_{1}\)为36P；电容C2、C\(_{5}\)、C6均为20／5P的半可变电容；C\(_{3}\)在1.8～2.2P的范围内选取；C4、C\(_{7}\)、C8均为0.02μ；C\(_{9}\)为33μ/10V。这样，频率范围可达40～100MHz，完全可以覆盖1～5频道。但是在实际制作中，由于电路元件的分布参数的影响，很可能出现1频道不能覆盖的现象，可适当调整C2或者增加L\(_{1}\)、L2的圈数。
在接收6～12频道的电视节目时，L\(_{1}\)、L2、L\(_{3}\)用同样线径的高强度漆包线，绕成直径为4.6毫米的空心线圈。L1绕4匝、L\(_{2}\)绕2匝、L3绕2匝。C\(_{1}\)改为20P，C2～9的数值均与1～5频道时相同。
电阻全部采用1／8W的碳膜电阻，R\(_{2}\)为15K，R3为5K，R\(_{4}\)为1K。R1与R\(_{5}\)的阻值相同，当天线阻抗为75Ω时，其阻值为82Ω，当天线阻抗为300Ω时，其阻值为330Ω。
晶体三极管应当选用噪声系数NF值小于6dB，f\(_{T}\)大于400MHz，β大于50小于100的高频低噪声管，这类晶体管有CG34D、CG35G、3DG30、2G910等，这里选用的是2G910。
根据上述要求选好元件后，就可把这些元件焊接在图2所示的印制电路板上。元件焊好以后，就可以开始调试了。调试分两步进行：第一步，先调静态工作点。调节R\(_{2}\)使R4两端的电压为2伏，这时静态工作点就算调好了。第二步，在有电视节目的时候，进行实际调试。将电视机频道转换开关放到欲接收的频道上，并将频率微调及对比度旋钮调到中间位置，前置放大器的C\(_{2}\)调到电容量在中间偏大的位置上。然后调节放大器的电容C5，使电视机屏幕上出现图象。再调节电容器C\(_{1}\)和C6，直到图象清晰为止。如果调节C\(_{5}\)后屏幕上没有图象，只有零乱的波纹，这就说明放大器产生了自激振荡。这时需要先调节电容器C4或C\(_{1}\)，等故障消除后再调节C5，直到出现图象为止。调整时还要配合使用电视机的频率微调旋钮，使图象和伴音都满意。
此前置放大器使用很简单，将外接电视天线接到放大器的输入端，再将放大器输出端接到电视机的天线插孔上，接通电源即可。要指出的是，这种放大器对于灵敏度下降造成的图象不清晰是有效果的，而对于显象管衰老引起的图象不清晰是不适用的。（张序中）
