自制小型插头插座

我们利用废的小型电子管和旧的小型电子管管座，制成了小型插头和插座，用在自制的电视机中（例如高频头与通道板连接），效果良好，现将制作方法介绍如下，供读者参考。

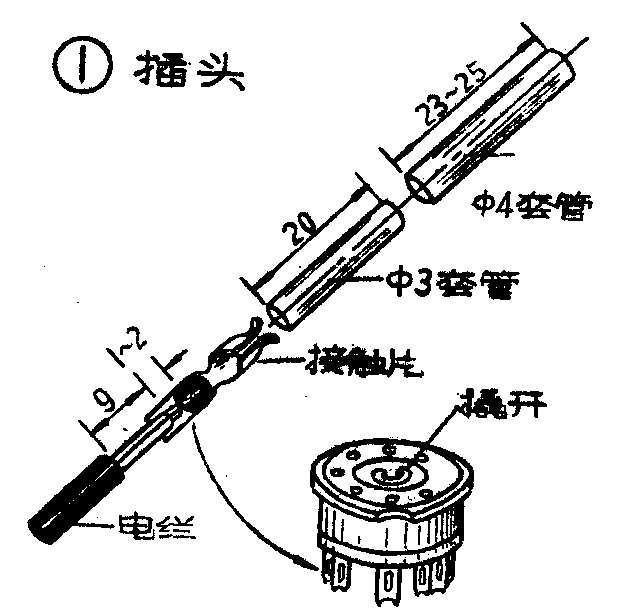

1．取一段75欧姆的同轴电缆（见图1），找一个旧的瓷质的小型电子管（即花生管）的管座，见图1。把这管座中间的铆钉撬开，就可取出有弹性的小片称接触片。

2.找一段外径为3毫米，长为20毫米的稍硬一些的塑料套管，另再找一段外径为4毫米，长为23～25毫米稍硬一些的塑料套管，见图1。

3．把同轴电缆的心线焊在接触片上，套上φ3的套管，用烙铁把φ4套管烘一下，趁热套在φ3套管以及同轴电缆外面，这样插头即做好。

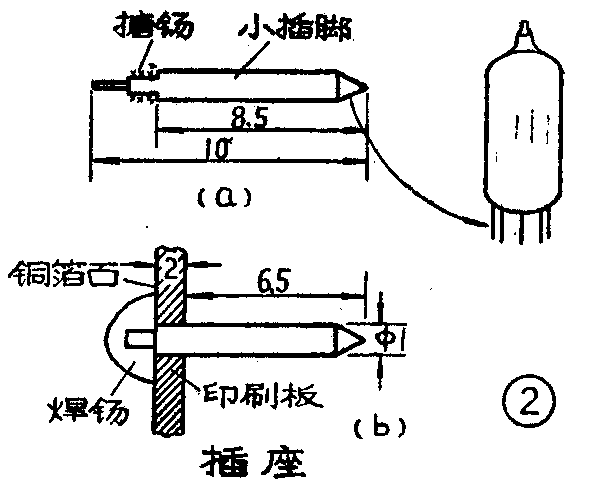

（1）找一个废的七脚或九脚小型电子管，把它轻轻敲碎，剪断灯丝引线，注意保留一定长度，再用小刀把此小插脚上红色物质刮去，用电烙铁在插脚一端搪上锡（见图2a）。

（2）在印刷线路板上安装插座处打上直径为1毫米的小孔，把搪了锡的小插脚装入孔内，见图2（b），在敷铜面上用焊锡将此小插脚焊住，这样插座即做好。

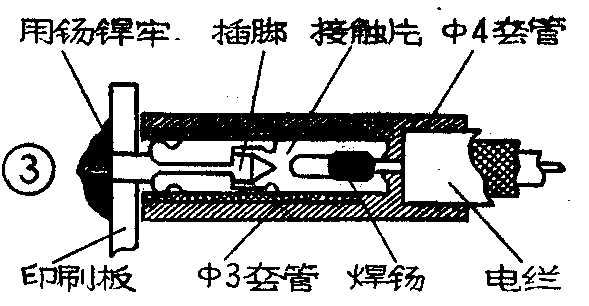

使用时，拿住插头往插座内一插即可（见图3）。(戚文弟)
