当我们选好直放式四管机的电路，而且挑选好元件以后，就可着手装配了。如果采用在胶木板上打孔装铆钉的方法进行装配，那就要先考虑元件的排列问题。下面我们就来谈谈元件排列、装配步骤以及装配中应注意的一些问题。
元件排列
在收音机中，元件排列不合理，会直接影响收音机的电气性能；可调元件（可变电容器与电位器）安放位置不合适，会给使用带来不方便。那么，怎样来安排各元件呢？

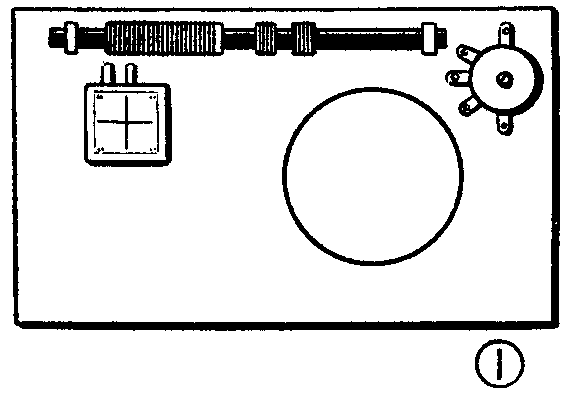

一、根据使用方便和外观上的要求来确定可变电容器和电位器的位置。一般袖珍式及便携式收音机把这两个元件放在底板左右两侧的上方（或者左侧的一上一下），使用起来比较方便，见图1。
二、可变电容器和电位器位置确定后，就可按照电路图的顺序来排列各级元件。要尽量排成一条直线。由于可调元件的位置和底板面积的限制，很难完全排成一条直线，那也可以转弯，但不要把前后各级的元件排成一个圆圈，如图二。排列中还要注意下面几个问题：
（1）磁棒天线要水平放置在底板的上方，不能竖放。因为磁棒天线接收电磁波是有方向性的，磁棒竖放（与水平面垂直），它接收电磁波的能力是很弱的。磁棒一般也不宜平放在底板的下方，因为放在下方，它接近其他外界物体（金属物体）的机会就多，易受外界物体影响，妨碍电磁波的接收。

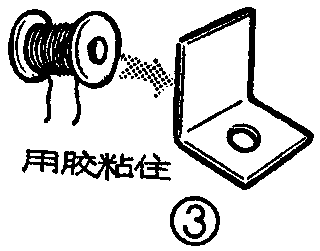

（2）高频扼流圈应放在离磁棒20-30毫米处，并和磁棒上的线圈垂直或成某一角度。若所用的高扼圈没有磁芯，可用支架将高扼圈固定，支架可用硬塑料薄板加热弯成，见图三。调节它对磁棒的角度，可改善高、低频端灵敏度的不均匀性。
（3）输入、输出变压器两者的安放位置要离远一些，或者互相垂直。并尽可能远离磁棒，避免引起不必要的交连。
（4）扬声器不要靠磁棒和可变电容器太近。如果扬声器靠磁棒太近，会使磁棒磁化，造成收音机灵敏度降低；扬声器靠可变电容器太近，当输出功率大一些时，容易引起高频机振。一般扬声器放在靠功放级的一边，以减小磁场对高频元件的干扰。另外扬声器不要固定在底板上，而固定在机壳上，避免机振以及扬声器振动时振松其它零件。
（5）电池宜放在机壳的底部，这样可使整机的重心降低，放置平稳，同时可使电池远离磁棒，以减少电池对磁棒接收电磁波的影响。
（6）机壳要采用非金属材料来做，如塑料、木板等。因为金属材料制成的外壳对电磁波有屏蔽作用，这样就影响磁棒天线的接收效果，甚至会收不到电台信号。

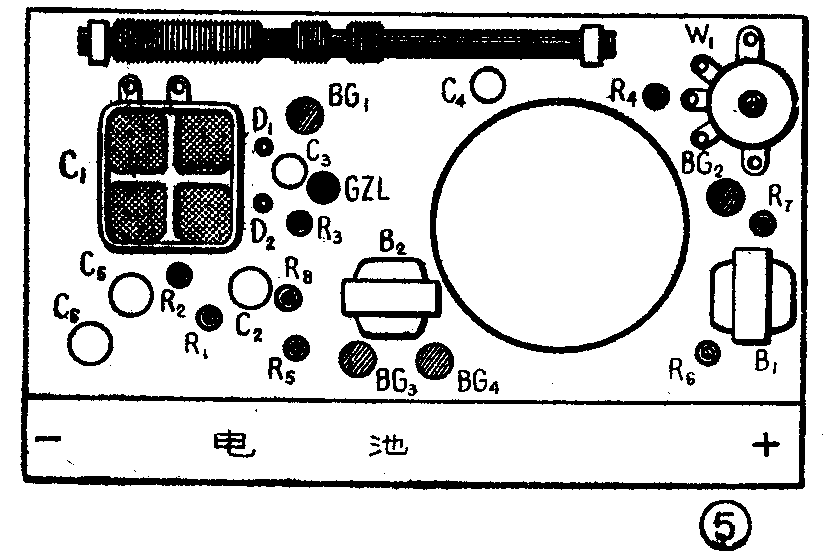

按照上述元件排列要求，可先画一个元件排列的草图。具体画法：拿一张厚一点的纸放在桌上，把较大的元件先摆好位置。如把磁棒、可变电容器、电位器、输出、输入变压器、晶体管、电池等位置都固定下来。在纸上画出固定它们位置的小孔，其它一些小元件可围绕着大元件来安放，但应注意元件与元件之间的接线应尽量短，并尽量不使接线相互交叉，高频部分的元件安放要紧凑些。待固定元件的小孔都画好，收音机的底板就可照草图来打孔了。图4、图5、图6分别为四管机的一种电路图、实物安装图和接线图。
装配顺序
元件排列好后，就可按下列步骤进行装配。
一、先固定体积较大的元件。如磁棒（L\(_{1}\)、L2已绕在上面）、可变电容器、微调电容器、电位器、输入、输出变压器等。
二、焊接。先把功放级的元、器件焊上，其次焊前置级元件，最后把高放级元器件焊上。有步骤的分级焊接，可以做到层次清楚，注意力集中，这样焊错元件和接错电路的情况就会减少。从功放级焊起，还可以做到焊一级调整一级，检查一级，能及时发现错误进行改正，这对初学者来说是很有必要的。(余洪绪)
