3．末级功放电路：它是由二只锗低频大功率管5BG\(_{7}\)、5BG8、一只锗低频管5BG\(_{5}\)和一只硅低频管5BG6组成复合互补功放级。5BG\(_{4}\)是功率激励级，5BG3是功率前置级。这三级组成了一个典型的无变压器低频放大电路。5BG\(_{3}\)的工作电流约1毫安，量5R22上的电压约1.1伏。5BG\(_{4}\)的工作电流约2毫安，量5R28上的电压约8伏。5BG\(_{5}\)、5BG6的电流约0.3～0.5毫安。5BG\(_{7}\)、5BG8的电流约5～10毫安。也可以测此六个管子的总电流在8～15毫安。在调试时可以调整电位器5W，使中点电压为-9伏。也可以用示波器看扬声器上的输出波形是否上、下切头对称。如果所用的5BG\(_{4}\)的β值较低，调5W达不到要求，可以将5R25短路，再调5W。5D\(_{2}\)为稳定工作点的二极管，其正向电压（2毫安时）为0.75～0.8伏，调整热敏电阻5R27，使低放功率管的电流合适。一般5R\(_{27}\)采用1千欧或1.5千欧热敏电阻。5R31、5R\(_{33}\)均为220欧或330欧热敏电阻。这都是为了调整静态电流用的。这样本机的低频部分温度稳定性较好（详见本刊1976年8、9期《互补对称功放电路工作点稳定方法》一文）。
低放部分所用的3DX4均可用3DG系列管子如3DG4、3DG6、3DG200等代替，此时由于V\(_{BE}\)变大，可能使末级功放管电流变小，交越失真严重，可不装5R27，以提高V\(_{D2}\)，或者提高5R31、5R\(_{33}\)之值，如提到470或510欧。没有热敏电阻可用碳膜电阻。
本机不失真功率大于4瓦，测试按1瓦计算，此时Y\(_{4}\)两端交流电压有效值为2.83伏。此时输入端拾音器灵敏度约10～15毫伏（信号频率1000赫，在“管弦乐”位置）。从5R20输入信号约为20～30毫伏。本机最大波形切头点功率大于4瓦。在Y\(_{4}\)两端交流电压有效值大于5.6伏。对整个低频部分的失真测试从二方面进行：①音调在“管弦乐”位置，调节音量电位器使输出为2.83伏，按附表1测试。②输入信号500毫伏、1000赫，输出电压大于5伏，用示波器观察“管弦乐”等各档波形正常，无明显失真。若有波形失真，一般是将5R8的5.1千欧改为4.7或4.3千欧；或将5R\(_{5}\)的33千欧改为36千欧或39千欧即可。
4．放音系统：包括外接扬声器插口和几只扬声器等。通过CK\(_{3}\)可以任意接阻抗为4欧以上的外接扬声器。外接耳机插孔CK4的外壳不是接地，而是通过5R\(_{36}\)到地。这是因为本机输出功率较大，耳机的功率较小（一般只能承受几十毫瓦），用5R36来分压，使5R\(_{36}\)上消耗一部分输出功率，以免耳机损坏。输出信号通过5C29经CK\(_{3}\)、CK4送到低音扬声器Y\(_{4}\)（φ200,8欧）放音。φ100的二只串联的中音扬声器Y2、Y\(_{3}\)分别放在机箱的两侧，以改善高音的方向性。如何来确定5C32、5C\(_{33}\)之值呢？这两电容器串联对接，极性相反，这可抵消极性。设两电容串联后总数值为C2，3,Y\(_{2}\)、Y3的阻抗为R\(_{Y2}\)、RY3，各为8欧。假定通过CK\(_{4}\)加到Y4上的交流电压有效值为U\(_{4}\)，加到Y2、Y\(_{3}\)上的有效值电压为U2，3。其等效电路如图27。这两部分电压之比为
\(\sqrt{1}\)+[2πf（RY2＋R\(_{Y3}\)）C2，3]\(^{2}\)
上式中f为信号频率。当U\(_{4}\)通过C2，3时，随着信号频率的下降，其容抗增加，而使U\(_{2，3}\)下降。当U2，3下降到U\(_{4}\)的1/\(\frac{2}{（=0.707），即U}\)2,3/U\(_{4}\)=0.707时，电压下降3分贝，而功率下降一半。代入上式可得2πf（RY2＋R\(_{Y3}\)）C2，3=1。此时的信号频率称为低半功率点的转折频率f\(_{2，3}\)。
设f\(_{2，3}\)=1000赫，则1000赫以下的信号将受到较大衰减，频率越低衰减越大，扬声器Y2、Y\(_{3}\)的音量下降，1000赫以上的信号则衰减小，随着频率增高，U2，3可逐步增加到接近U\(_{4}\)之值。根据上式可以决定C2，3之值，将f\(_{2，3}\)=1000赫代入，可得C2，3= 1／2π×1000×（8＋8）＝10×10\(^{－6}\)＝10微法。可选取5C\(_{32}\)=5C33＝20微法，串联对接后总容量为10微法。
纸盆小高音扬声器Y\(_{1}\)装在低音扬声器前面，由开关K3控制，可以获得较好的高音效果。与Y\(_{2}\)、Y3同样道理，我们定Y\(_{1}\)的低半功率点转折频率f1=4000赫，则分频电容C\(_{1}\)=1／2πf1 R\(_{Y1}\)=1/2πf×4000×8=5微法。我们用5C30＝5C\(_{31}\)＝10微法，串联对接，极性可以抵消。
5．电源系统:本机的电源电压是交、直流两用的。使用交流电时，把专为本机设计的ZL—1整流器插入电源盒内（见图1的QKA6.116.640），由K\(_{2a}\)控制电源变压器初级，接通交流220伏或110伏。直流-18伏是经过稳压的，由开关K2b控制。K\(_{2a}\)与K2b都在音量电位器上。ZD\(_{3}\)是交流常明指示灯，只要接上交流电它就可以发亮。ZD1是照亮调幅度盘的指示灯。ZD\(_{2}\)是照亮调频度盘的指示灯，分别受照明开关4K17、4K\(_{18}\)控制，它们按下，ZD1、ZD\(_{2}\)分别发亮。到底哪一个亮还要由4K9a来控制。当ZL—1整流器从电源盒取出后，可以使用外接18伏直流电源，从机器背后的JX2接线柱接入。也可以在电池盒内装入12节1号电池DC\(_{1}\)、DC2，其中DC\(_{1}\)（6伏）是供给指示灯用的。在这种情况下，三个指示灯都不会亮，但只要按下4K17或4K\(_{18}\)后，ZD3和ZD\(_{1}\)或ZD3和ZD\(_{2}\)会发亮。-18伏电压供给末级功放电路，其滤波电容5C21在发生低频自激的情况下也可改用2000微法/25伏。通过5R\(_{2}\)0、5C22滤波电路后的对地电压约-10伏；通过5R\(_{11}\)、5C6滤波后电压约-8伏。另外，供给高、中频部分的电压-6状是加了稳压电路的。它是由5R\(_{16}\)、5R15、5D\(_{1}\)、5C15组成。5D\(_{1}\)（2CW14）两端电压为7伏左右。调整5R15电阻（约100欧），使5C\(_{15}\)两端电压为-6伏，即为高、中频部分的电源电压值。
五、线圈和变压器数据

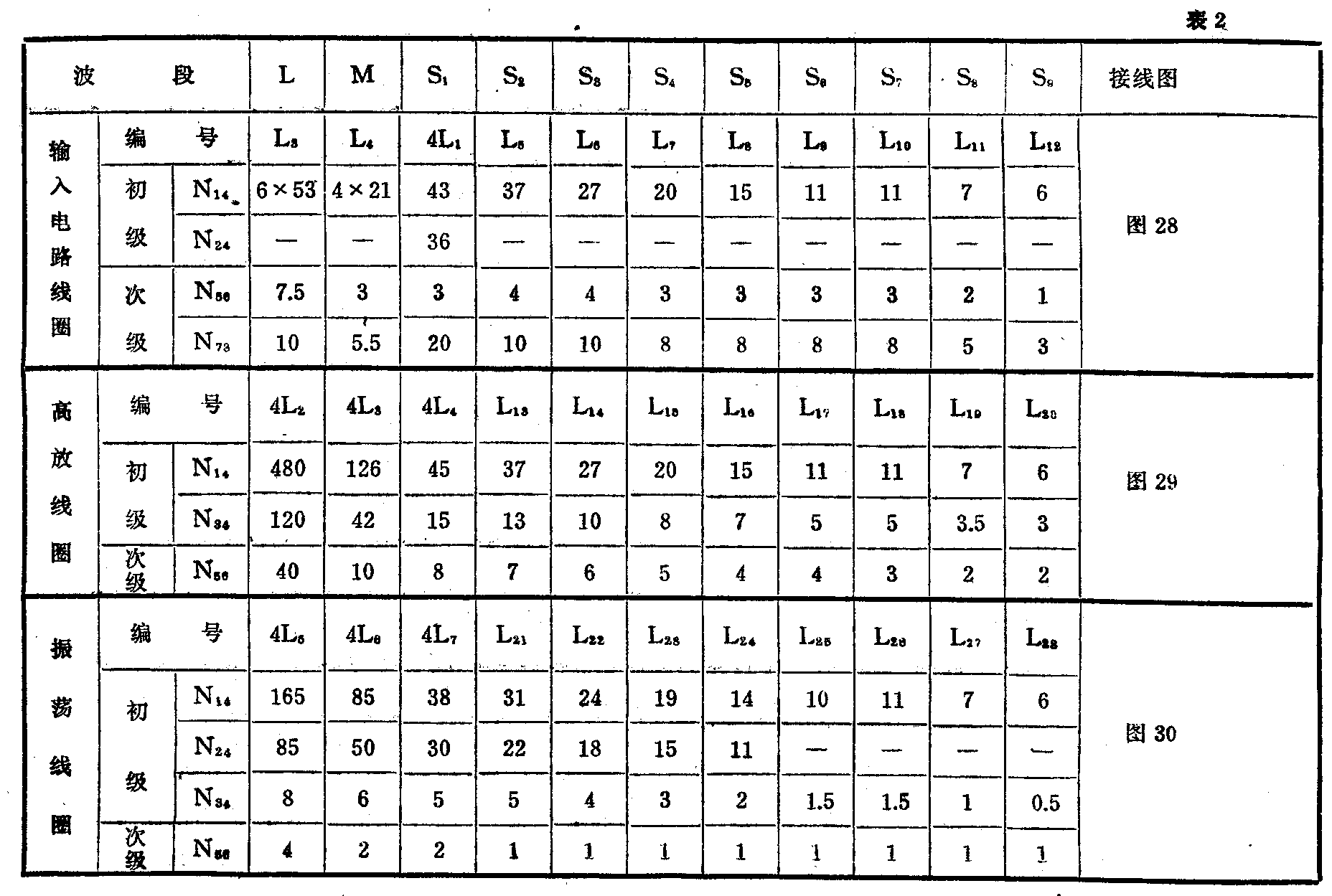

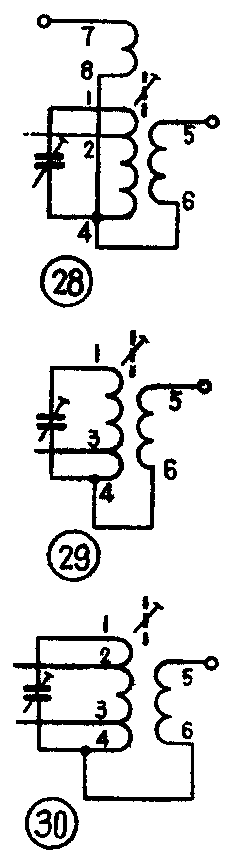

1．调幅输入电路线圈（图28）：各个线圈圈数见表2。L\(_{3}\)和4L1初级用5×0.07丝包线绕制；L\(_{4}\)初级用28×0.07丝包线；L5、L\(_{6}\)初级用QQ型φ0.19漆包线；其他各线圈初级均用QQ型φ0.27漆包线； L3、L\(_{4}\) 的次级用7×0.07丝包线；其他各线圈的次级均用φ0.1丝包线绕制。L3初级用两个线圈管共分六段（每管三段）蜂绕，次级平绕，N\(_{56}\)与N78分别绕在两个初级线圈管上。L\(_{4}\)初级用两个线圈管分四段平绕，次级也分两管平绕。4L1初级峰绕；L\(_{1}\)0、L11、L\(_{12}\)间绕，间距0.31;其他各线圈的初、次级均用平绕。L3、L\(_{4}\) 采用MXO—400型Y10×200磁棒两根，长、中波各占一头。4L1～L\(_{8}\)采用NXO-50型M4×0.7×12磁心。L9～L\(_{12}\)采用NX0-20型M4×0.7×12磁心。
2．调幅高放线圈（图29）：各线圈圈数见表2。其中4L\(_{4}\)初级用5×0.07丝包线；L13、L\(_{14}\)的初级用QQ型φ0.19漆包线绕制，L15～L\(_{2}\)0的初级均用QQ型φ0.27漆包线；其余各线圈初、次级均用φ0.1丝包线。4L2初级分三段蜂绕，次级蜂绕；4L\(_{3}\)、4L4的初级采用蜂绕；L\(_{18}\)、L19、L\(_{2}\)0采用间绕法，间距0.31；其余均用平绕法。
4L\(_{2}\)采用MXO－400型M4×0.7×16 磁心。4L3采用MXO-400型M4×0.7×12磁心。4L\(_{4}\)、L13～L\(_{16}\)采用NXO—50型M4×0.7×12磁心。L17～L\(_{2}\)0采用NXO－20型M4×0.7×12磁心。
3．调幅振荡线圈（图30）：各线圈圈数见表2。其中L\(_{21}\)、L22初级采用QQ型φ0.19毫米漆包线绕制；L\(_{23}\)～L28各线圈初级采用QQ型φ0.27毫米漆包线；其余线圈均用φ0.1毫米丝包线绕制。4L\(_{5}\)、4L6、4L\(_{7}\) 初级采用蜂绕法；L26、L\(_{27}\)、L28初级采用间绕法，间隔0.31；其余均用平绕法。
4L\(_{5}\)、4L6采用MXO—400型M4×0.7×12磁心。4L\(_{7}\)、L21～L\(_{24}\)采用NXO－50型M4×0.7×12磁心。L25～L\(_{28}\)采用NXO－20型M4×0.7×12磁心。
4．调频输入线圈（1L\(_{1}\)）：采用φ0.9毫米漆包线初级绕7\(\frac{1}{4}\)匝，次级绕61;4匝，绕成内径φ5毫米空心线圈，电感量0.2～0.22微亨。如用调谐式，初、次级可改为2\(\frac{1}{4}\)匝和41;4匝。
5．调频高放线圈（1L\(_{2}\)）：采用φ0.9毫米漆包线绕3.5匝，绕成内径φ5毫米空心线圈，电感量为0.2±0.03微亨。
6．中频陷波线圈（1L\(_{3}\)）：采用φ0.41毫米漆包线统13匝，空心线圈，内径5毫米。
7.调频本振线圈（1L\(_{4}\)）：采用φ0.9毫米漆包线绕3匝，空心线圈，内径5毫米。

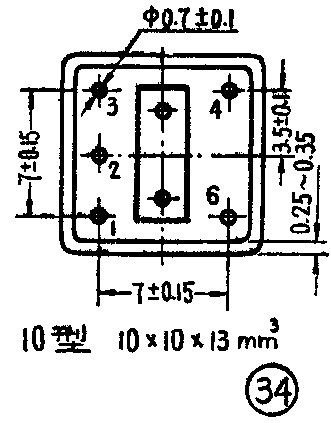

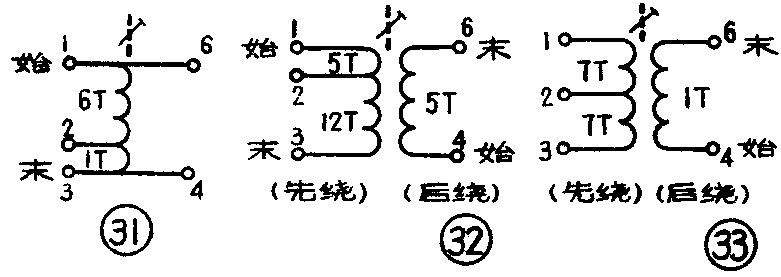

8．调频中频变压器:1B\(_{1}\)2\(_{1}\)6分布于中放各级电路，每台收音机共有8个。其电路接线图及绕制圈数见图31。采用φ0.1～0.13毫米漆包线绕制，并采用10型中周散件，包括短波振荡用磁心和磁帽以及五脚胶木座、金属外罩和塑料内罩。其结构底视图见图34。其最高Q\(_{0}\)值大于70，最大电感量大于1.2微亨。变压器的①和⑥头以及③和④头是用绕线圈的漆包线在外壳内分别接通。色标是黑色。
9．鉴频变压器:2B\(_{7}\)（图32），色标黄色。圈数如图示。最高Q0值大于80;最大电感量大于5微亨。2B\(_{8}\)（图33）；色标红色，圈数如图示。1～3部分先绕，用双线并绕，分散排开；4～6部分后绕，位于磁心底部。其最高Q0值大于90;最大电感量大于3.8微亨。2B\(_{7}\)8均采用如前调频中周所用的10型中周散件。导线采用φ0.1～0.13毫米漆包线。
六、结构简介
1．机箱:在上盖不掀起时，机箱高325毫米、宽680毫米；厚237毫米。正面左、右两端金属镀铬框架与上、下的镀铬横梁是机箱连接的主要结构。主扬声器位于面板右上方，高音扬声器因其方向性强，装于主扬声器前，与主扬声器形成同轴线位置。这样对低音的发射面起到了扩大的作用。中音扬声器二个分别装于机箱两侧，外饰以由垂直线条构成的塑料镀铬的格栅。这样的安排在音响上正好纠正了人耳对高、低音不灵敏的缺欠。在侧面使用垂直线条的装饰，改善了机箱侧视嫌厚的感觉。正面的结构主要以横线条为主，使人得到扁平舒展的感觉。度盘全部也都是由横线组成的频率刻度，上为中波，第二为长波，第三为短波1，以下为短波2—9的透明窗口，最下为调频。度盘右上角装有旋转磁性天线方位指示窗口和调谐指示孔。
左右两侧和上面的木质可见部分则饰以胡桃木皮贴面，髹以深褐色乌光漆。在装饰板偏后位置，右边装拉杆天线，左边装耳机插口。
机箱上面有盖，盖内装有世界时区计时器。机箱下方设长方形孔二个，便于检修。
为了减少杂音，两个中音扬声器的盆架、低音扬声器的盆架和左、右框架，下横梁都用较粗导线连接。
2．中、长波磁性天线及其方位指示：此机有能水平方向旋转180°的中、长波磁性天线，它装在鼓形波段开关上方的一个拱形板金架上，是由两根φ10×200的MXO—400型材料的磁性天线棒和铝质U形架、主轴、限位装置、天线轮、线轮、方位指示盘、导轮、调整轴和中、长波输入回路线圈等组成。磁性天线棒受调整轴和拉线的带动，经过两次改变方向，与主轴底端的天线轮相连而旋转，它受限位装置的约束，只能旋转180°。（待续）(北京无线电厂2241设计小组)
