线圈、变压器和主要器件参数

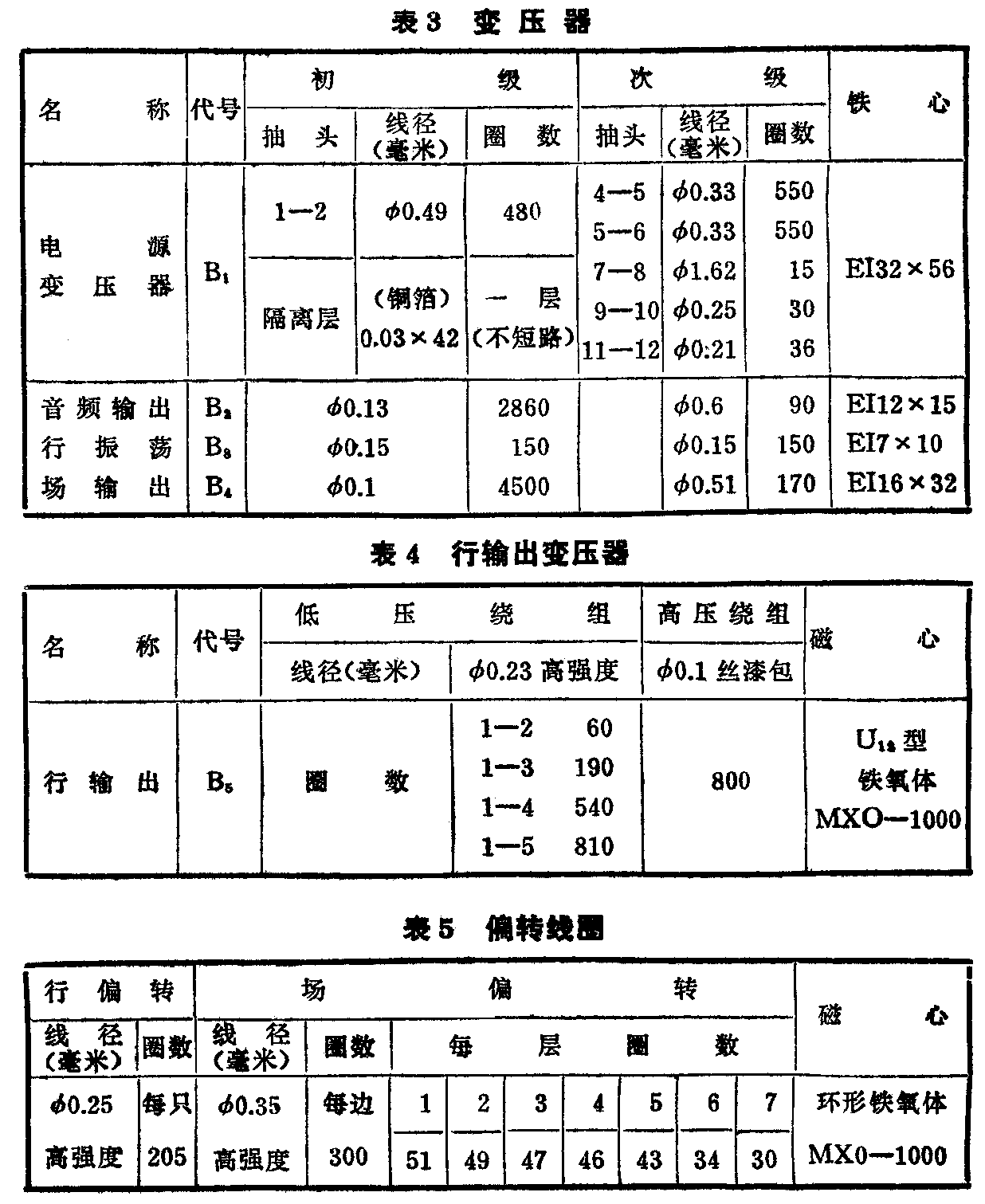

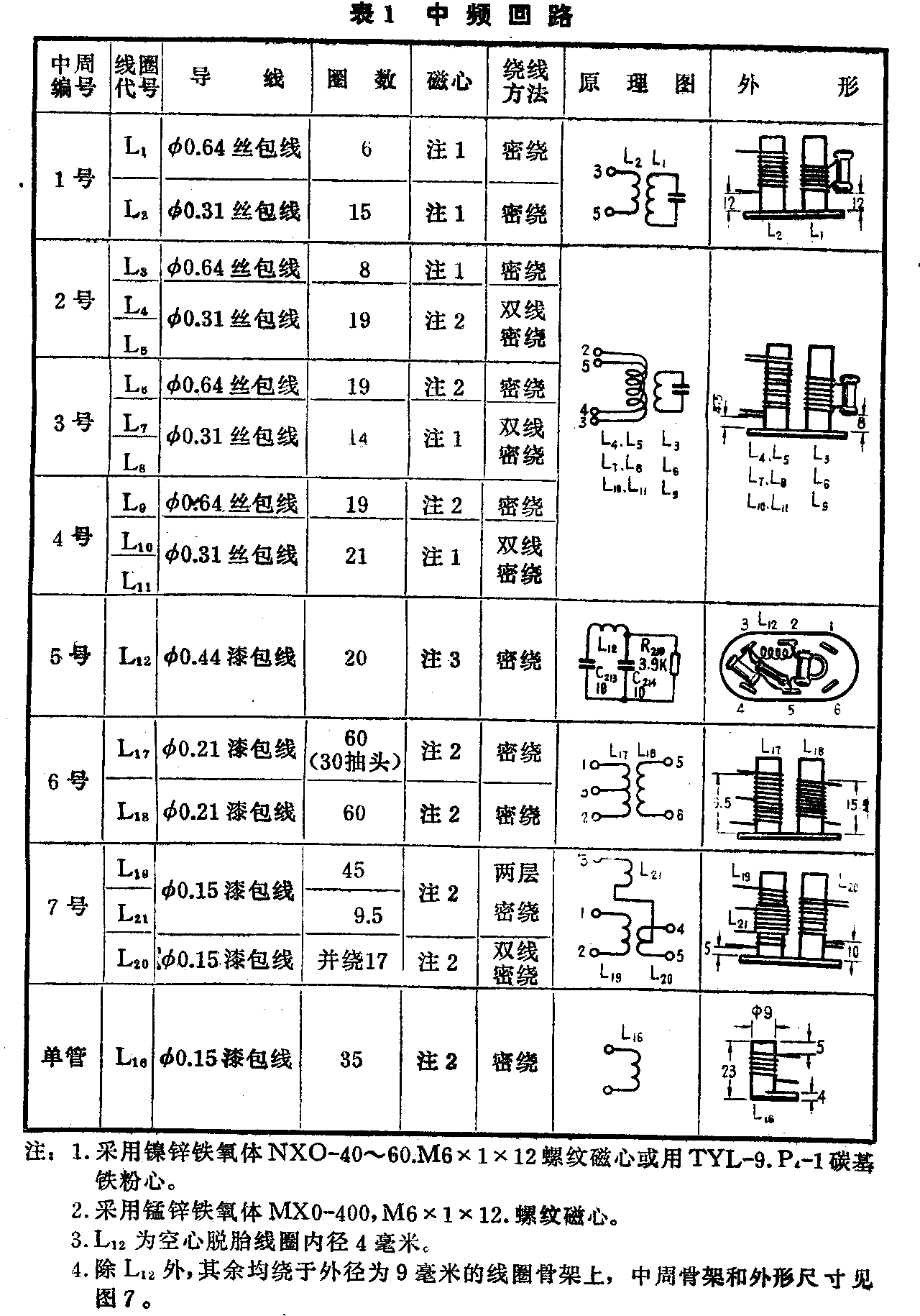

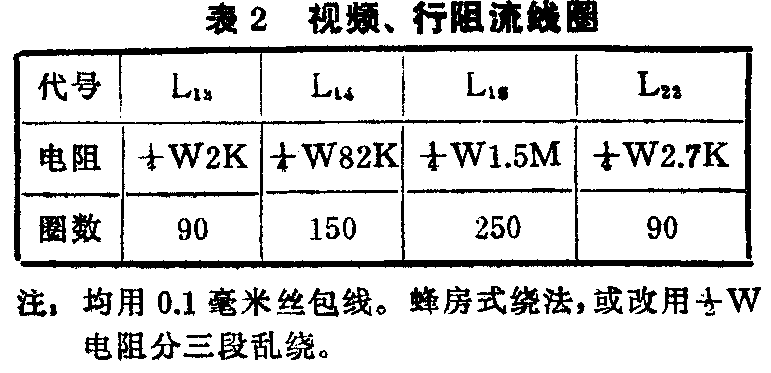

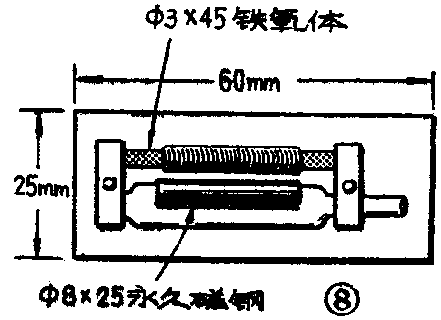

中频回路数据见表1。除L\(_{16}\)可不必屏蔽外，其余均用屏蔽罩加以屏蔽。5\(^{＃}\)中周内不用线圈管，可将空心线圈L12和C\(_{213}\)、C214、R\(_{21}\)0等元件焊在中周底座上，外加屏蔽罩加以屏蔽。其余各线圈数据见表2～表5。行线性调节L23，可用直径0.15毫米漆包线在φ3×45的铁氧体磁心上分两层密绕220圈，结构外形见图8。如材料困难也可省去不用，将行偏转线圈直接接至行输出变压器2、3两端。
调试方法

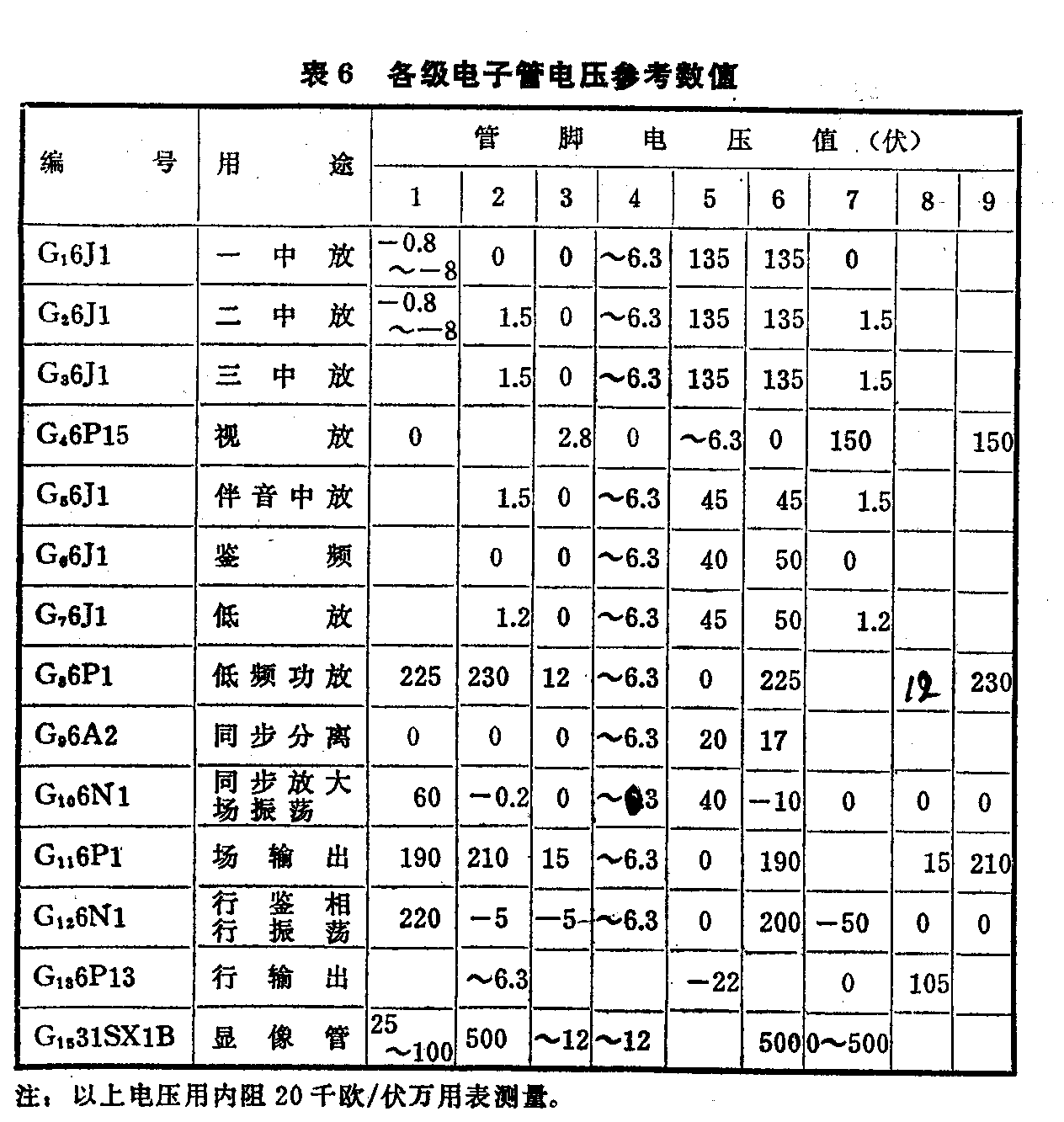

当元件全部装置完毕后，便可开始对全机进行调试。在调试前应仔细核对线路，检查元件焊接和走线是否有错误的地方，焊接是否牢靠，各元部件是否固定牢靠，有无相碰等。用万用表测量整流输出和底板之间的阻值，将正表笔接底板，负表笔接输出端，当表针稳定时其读数大约在30～100千欧之间，如测得的阻值很低或为零时，说明整流部分和负荷电路有故障，应逐个断开各级B\(_{+}\)滤波电阻和滤波电容，直至查出故障部位，使阻值符合上述要求。上述检查完毕便可进行空载（即不插全部电子管）通电试验，测量各级B+电压都应在300伏左右，观察元件有无冒烟或异常发热等，各电子管灯丝电压和12伏整流电压是否相符。空载通电测量无误后，便可插上全部电子管和显象管，接通电源测量各级电压，应符合表6所列的电压值的±20％以内。
调试步骤与方法:
1．扫描部分的粗调：此项调试目的，是使电视机首先出现光栅，便于第二步可以通过显象管观察电视台的图象信号来调试通道。在装置中只要元件良好，接线无误一般都可出现光栅，因此粗调主要就是排除有故障的元件和接线错误的地方。对于完全不亮没有光栅的电视机可以按下列顺序检查：（1）检查行振荡级。一般行振荡级工作正常时，行振荡管栅极（G\(_{12}\)第7脚）上应有-40～-50V振荡负压，如负压过低或没有，可将B3行振荡变压器初次级任意一边两头对调一下，如仍没有负压，则应仔细检查行振荡级的电子管和电阻电容元件。下列情况都会引起行不振荡：电子管不良、C\(_{326}\)严重漏电和击穿、R333阻值增大或开路、R\(_{329}\)和R326开路、C\(_{328}\)严重漏电和击穿、行振荡变压器B3初次级相碰和线圈本身短路等。（2）检查行输出级。行输出管栅极上有-18～-22伏的栅负压，说明有正常锯齿波输入。如过低或为正压，可检查隔直流电容C\(_{329}\)有无漏电和击穿。如栅压为零时可检查行输出管有无损坏、C329开路、行输出管有无帘栅电压（一般应有100～120伏）。如帘栅压过低可检查C\(_{331}\)有无漏电和短路、R337阻值变大；如过高或等于B\(_{+}\)，说明输出管衰老和失效，使帘栅流过小或为零。如栅负压和帘栅压均正常，可检查提升电压，一般在升压电容C332上对地应有480～560伏的电压。如提升电压等于B\(_{+}\)电压，应检查升压电容是否击穿、行输出管屏极引线断或接触不良、低压包 4～5之间不通等。如提升电压稍低，则说明行输出管失效、提升电容漏电或容量不足或行输出电路有短路或漏电。为了检查出短路和漏电的部位，可将电流表串接在L22和阻尼管正极之间，正常时为50～60毫安。如电流增大说明有短路和漏电现象，可逐次焊去偏转线圈、调宽电容C\(_{334}\)、拔去1Z11管帽、最后可将高压包移出行输出外。同时观察电流有无明显下降，如有明显下降，同时提升电压恢复至正常值，说明这部分有短路和漏电。如仍不能恢复至正常值，则说明低压包内部短路或阻尼管不良，可检查低压包和阻尼管有无异常温升，并换上一只好的试试。提升电压正常说明行输出级工作是基本正常的。此时，可用绝缘良好的改锥在显象管阳极帽上距离8-10毫米时有白色的放电电弧，说明高压正常。如不足或没有，可再检查1Z11、高压包、1Z11灯丝电路等是否良好。（3）检查显象管及其电路，显象管除了高压以外，各极电压失常也会引起不亮，其各级正常电压是：①灯丝电压应不低于额定电压的90％；②调节亮度电位器应能使阴、栅之间的偏压在-25～-100伏之间变化；③加速极应有400伏以上的加速电压。上述电压不正常应检查相关电路。如上述电压和高压均正常，而显象管仍不亮，即可考虑显象管本身质量有问题，是否衰老、失效，或内部断极等。可用正常的显象管换上去试一试或将显象管折下在正常的机上试一试。
一般的故障，这里不再介绍。对于光栅的线性、幅度等方面问题，可在通道调好后在细调中解决。
2．通道调试：首先检查一下AGC的电压变化范围，正常情况应符合图③曲线。可用真空管电压表（或高内阻的万用表），接于对比度电位器中心端（即-C上），然后再用万用表测量AGC输出电压。当-C从-0.8～-4变化时，AGC点应始终维持2V不变，如此电压有出入可调整R\(_{341}\)。当负压从-4V继续上升时，BG302开始导通，2V电压也开始上升。如导通过早或过迟，应调整R\(_{346}\)阻值，使导通时间合适。当-C电压从-4～-8V之间变化时，AGC点电压也应从+2V～+4V之间相应变化，如不足或超过+4V，可以调整R344。R\(_{346}\)和R344互有牵制，应反复调整，直至电压变化范围符合要求。
一般说来通道调试，由于调谐的磁心较多，有条件时最好用扫频仪进行调试。下面谈谈在没有仪器的情况下，依靠电视台信号进行调试的方法。在吸收回路中L\(_{1}\)、L3、L\(_{6}\)是对邻近通道伴音和图象载频起吸收作用，由于目前在一个地区基本没有相邻频道的电视广播，因此在调试时L1、L\(_{3}\)、L6因没有邻近信号作为调整时观察的依据，就无法确定调谐点，随意调整反会影响中频通道的特性，使图象质量受到影响。因此在采用直观信号调试时可将并联的谐振电容C\(_{2}\)01、C205、C\(_{2}\)09焊下来，然后开始调试。中频的调试与本刊今年3期刊登的《直放式通道改为中频通道》一文有关调试方法相同，这里不再重复。
6.5兆赫伴音中频的调试可分两步进行：先用万用表负端接在R\(_{226}\)的测试点上，正端接地。接收电视台的信号，反复调整L16、L\(_{17}\)、L18使电压指示最大，初步使线圈谐振在6.5兆赫上。然后再将万用表正端接在C\(_{232}\)上，负端接地，调整L19和L\(_{2}\)0，使电压指示最大，再开大音量旋钮，收听伴音，仔细反复微调L16～L\(_{2}\)0，使伴音的音质和音量满意为止。如音质和音量不好，可检查一下二极管D2和D\(_{3}\)的正反向电阻是否相同，应尽量配对；检查各回路磁心有无在极端位置而使磁心不在调谐点的位置上。若有，则应更换回路的调谐电容。
3．扫描细调：在接收到电视图象信号后，便可对扫描光栅进行细调。目的是使行、场同步电位器在中间位置和线性失真尽量小。
调整R\(_{331}\)使行同步电位器W4旋钮在中间位置上同步。调整R\(_{333}\)使光栅水平幅度为最大，调整R337使阻尼管电流在55毫安左右，然后更换C\(_{334}\)使光栅水平幅度合适。
行扫描部分调整完毕后，便可对场扫描部分进行调整。用两只100～200K电位器分别代替R\(_{317}\)和R319，调整电位器使垂直线性最佳，同时使垂直线性电位器W\(_{7}\)有调节的余地。因多谐振荡器，元件相互有牵制作用，因此调整应反复细致。垂直幅度可通过R315来调整。
为了使显象管工作电流不致过大和发射不足，必须调整显象管的最大发射电流，用万用表直流电流档串接在显象管阴极上，使亮度电位器W\(_{2}\)在最大位置，调整R221使最大发射电流在100毫安。
其它的部份调试，在本刊其他文章中已有介绍，这里不再赘述。(南京木器厂电视车间技术组)
