为什么图1中二极管的反向击穿电压要选取U\(_{2}\)的三倍以上?

🏠 首页 《无线电》杂志 1978年 🔗 第4期 🔗 第30页 分类:答读者问 🔗 庄恒产 🔗

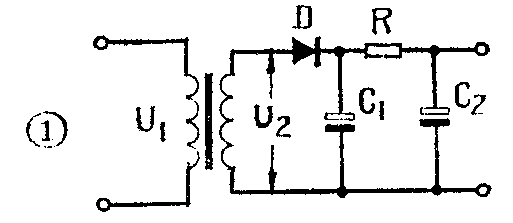

图1是采用π型RC滤波器的半波整流电路图,图中变压器的初级电压有效值为U\(_{1}\),空载时次级电压有效值为U2。

图1
图1 🔍原图 (513×223)

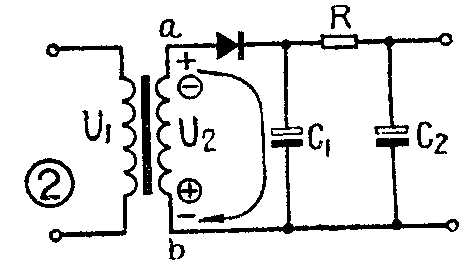

图2
图2 🔍原图 (473×265)

假设在次级电压正半周时a端为正(见图②),b端为负,这时二极管D导通(二极管D上压降很小,可忽略),次级电压对C\(_{1}\)充电,在空载和漏电很小的情况下,C1上电压可达到次级电压的最大值即\(\sqrt{2}\)U\(_{2}\);在次级电压负半周时,b端为正,a端为负,二极管不导通,这时次级电压的最大值2U2和C\(_{1}\)上的电压串联加在二极管上,这样二极管D承受最大反向电压U反=\(\sqrt{2}\)U\(_{2}\)+2U2=2\(\sqrt{2}\)U\(_{2}\)≈2×1.414×U2≈2.828U\(_{2}\)≈3U2。所以在图①电路中二极管的反向击穿电压要选取变压器次级电压有效值U\(_{2}\)的三倍以上。半波整流电路对二极管的耐压要求较高,这是此种电路的缺点之一。(庄恒产)
