为了适应收音机修理工作，我们制作了一种袖珍晶体管信号发生器。它能输出455～1605千赫的调幅高频信号和音调可变的音频信号，同时也可以作为信号寻迹器。
工作原理

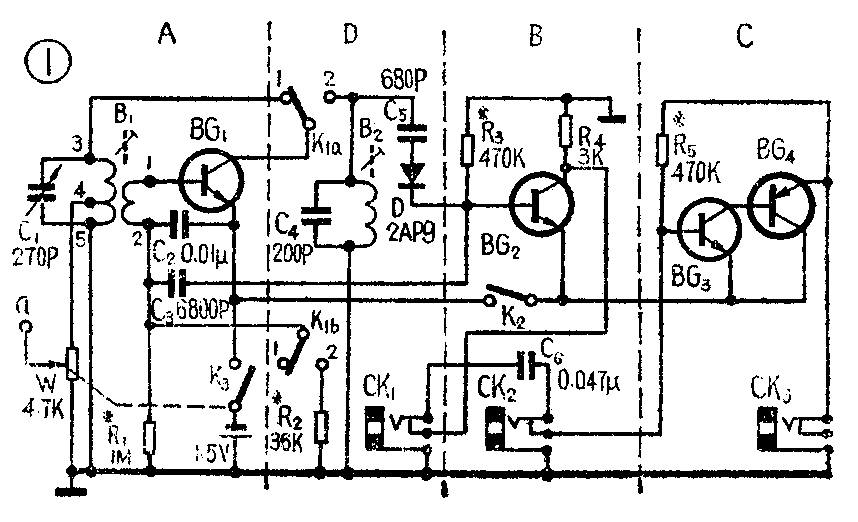

线路见图1。为叙述方便，把它分成A、B、C、D四部分。在A部分中，BG\(_{1}\)1、C\(_{1}\)等组成高频振荡器，产生等幅高频振荡信号，改变C1，可以改变高频振荡信号的频率，使其频率从455～1605千赫连续可调。BG\(_{1}\)、R1、C\(_{2}\)等组成间歇振荡器，适当地选择R1、C\(_{2}\)数值，使其频率在音频范围内变化，作为高频振荡信号的调制信号。已调制的高频信号由接在“a”端的探针辐射输出。从图1可以看出，A部分本身就是一个单管信号发生器，为了改善其性能又加了B、C、D三部分。
B部分为音频放大器，由间歇振荡器产生的音频信号经C\(_{3}\)耦合输入，放大后从CK2输出，供检修收音机音频部分使用。
C部分是由复合管组成的末级放大器，由CK\(_{3}\)输出的音频信号供检查收音机的输出变压器和扬声器用。C部分还可作音频寻迹用。寻迹时，把被检修的收音机的音频信号从CK1加入，经C\(_{6}\)耦合到BG3、BG\(_{4}\)放大后，由CK3输出，从接在CK\(_{3}\)处的耳机有无声音就可以判断收音机的低放部分有无故障。
D部分可用作中频寻迹。中频寻迹时，把K\(_{1}\)置于“2”位，调C1使C\(_{1}\)1调谐在465千赫，当中频信号从探针输入时，经BG\(_{1}\)放大后，再经二极管D检波，检波后的音频信号经B、C两部分放大后，通过耳机有无声音就可以判断检修的收音机中放部分是否有故障。这部分电路中，C4\(_{2}\)组成谐振回路，适当地选择其数值、使之谐振在465千赫的频率上。
元件选择
BG\(_{1}\)～BG3为3DG6，BG\(_{1}\)的β值约为30，BG2、BG\(_{3}\) 的β在100～200之间，BG4用3AX31,β为30～40。
C\(_{1}\)为270微微法密封单连可变电容器，也可以用双连可变电容的一连代替。C2～C\(_{6}\)都可用瓷介元片电容。R1～R\(_{8}\)为1/8瓦电阻。W为小型带开关电位器。电源为1节5号电池。
B\(_{1}\)为TTF-2-1型中频变压器，B2为TTF-2-1或TTF-2-2中频变压器，若用TTF-1-1或TTF-1-2、TTF-1-3时，因谐振电容已附在中频变压器内，所以应把线路图中的C\(_{4}\)去掉。
K\(_{1}\)为小型2×2拨动开关。K2是自制的。在电位器W的胶木脚上加上一小片磷铜片作为动触点，把W的一个开关焊片兼作静触点。在仪器外壳对准K\(_{2}\)处打一小洞，用塑料铆钉作个揿头，平时揿头被动触点弹起，当按下揿头时，K2接通。
组装与调整

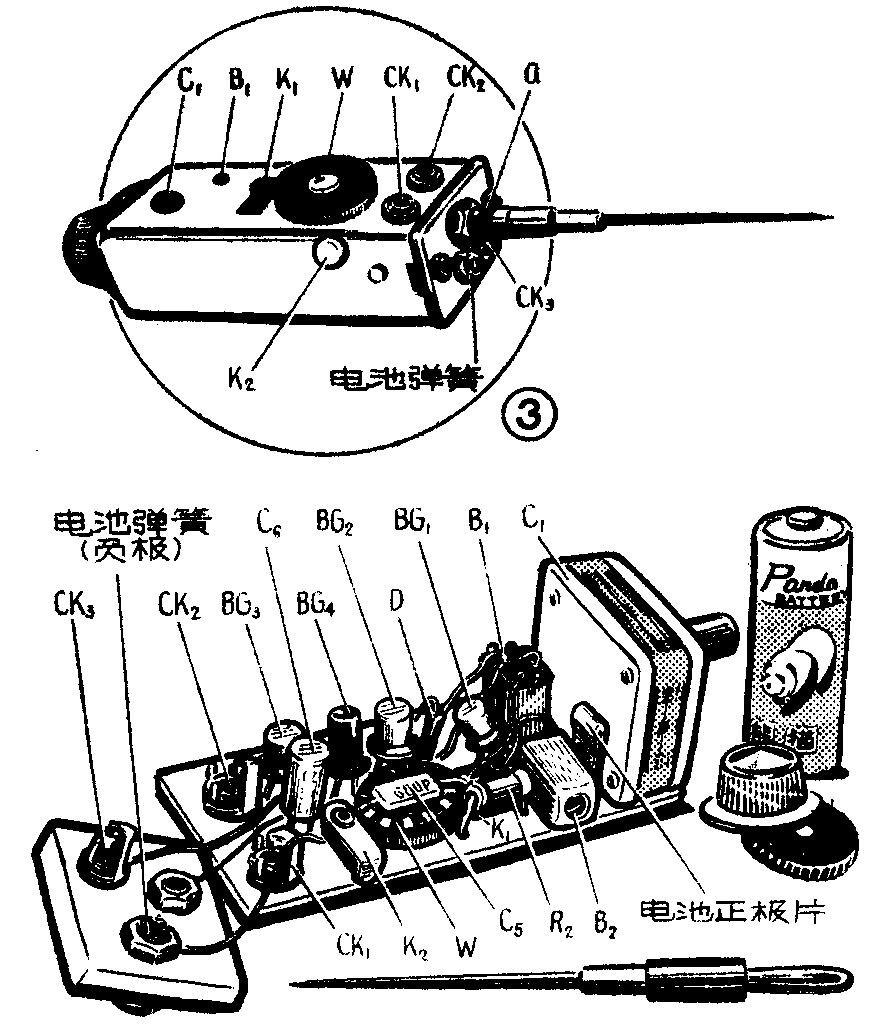

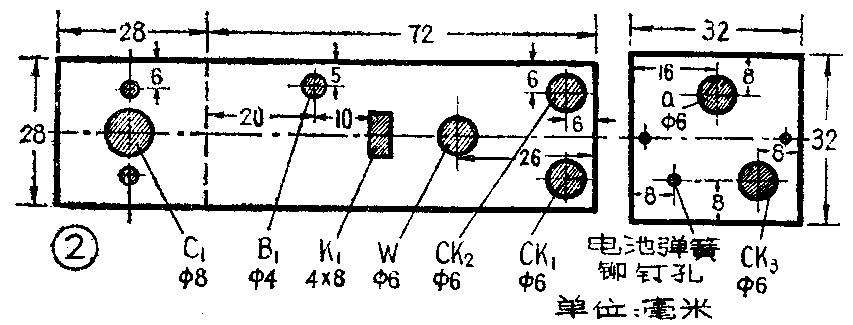

按图2尺寸剪一块罐头铁皮作底板，打好洞，沿着虚线折成直角，按位置固定好C\(_{1}\)，并把B1\(_{2}\)、K1、W、CK\(_{1}\)、CK2的金属外壳焊接固定在底板上。电池弹簧和塞孔a应与底板绝缘，装在一块厚1～2毫米、大小如图2右侧所示的胶木板上，此板又作为本仪器的底部的盖板，CK\(_{3}\)也装在这块盖板上。焊接时要特别注意BG1的集电极到B\(_{1}\)、C1的接线要短而直，并避免与底板、外壳等靠近，以减小振荡回路的布线电容。底板、盖板上主要元、器件的位置及整个仪器外形见图3。
焊接完毕后，检查无误就可以开始调试。K\(_{1}\)扳向“1”位，K2暂时用导线短路。接通电源，调整R\(_{1}\)使IC1为5～10微安，调R\(_{3}\)使IC2为0.1～0.5毫安，调整R\(_{5}\)使IC3、4为2～10毫安。用一架频率刻度准确的收音机，把收音机调谐到中波低频端535千赫处且靠近B\(_{1}\)、C1振荡回路，缓慢旋动C\(_{1}\)，当C1容量从最大向容值变小方向旋动时，大约旋到约45°，收音机应先后两次出现音频叫声，其中在容量较大一处时出现的音频叫声音量较小，音调较低，为465千赫频率点。另一次音调较高、音量较大为535千赫频率点。旋动C\(_{1}\)依次找出600千赫、1000千赫、1400千赫、1605千赫的频率点。若旋动C1时收音机无反应，说明本仪器未起振，应减小R\(_{1}\)；若旋动C1在某两点上出现“咝咝”声，说明输出的是等幅波，应增大R\(_{1}\)；若C1完全旋出时，高端频率仍低于1605千赫，则应改绕B\(_{1}\)（用蜂房绕法或乱绕），以减小分布电容。这样调整后，把K1置于“2”，在CK\(_{3}\)处接一耳机，让收音机接收某一电台广播且把音量开得很小，从收音机变频级输出处接一导线至本仪器“a”孔，旋动W使输入信号最强，调整C1到中频频率上，这时耳机有广播声音，然后调整R\(_{2}\)、R3、R\(_{5}\)，使声音最大且IC1～I\(_{C4}\)最小，换上固定电阻后拆除K2短路线，把电池等装入外壳，外壳是用电子管收音机中频变压器的铝罩作的。固定好盖板，并给W装上拨盘、给C\(_{1}\)装上旋钮，把校准过的各频率点准确地刻记在旋钮旁边，便于记忆与使用。
探针可用钢丝或针作，为方便检修，还需作一外接导线，这个导线的一端接鳄鱼夹子，另一端接插头，以与CK\(_{1}\)、CK2、CK\(_{3}\)配套使用。
本仪器主要考虑体积小，对其它方面一些性能未作更多的考虑。在作音频寻迹时，为省电可将K\(_{1}\)置于“1”位。作音频发生器时，CK3不要插入耳塞机，以免浪费电池。(九江市五交化公司无线电门市部修理组)
