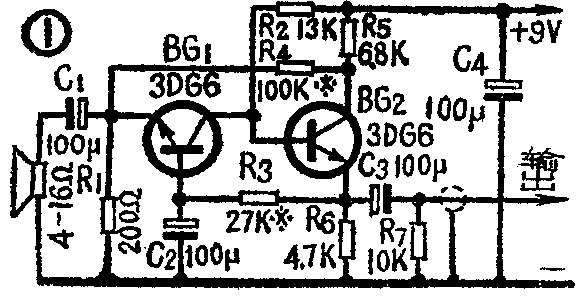

在搞舞台扩音时，有些单位常用低阻动圈喇叭代替舞台话筒。为了解决低阻抗喇叭和扩音机输入端之间的阻抗匹配问题，常常在它们中间再加一个变压器。实际使用中发现：变压器引起的频率失真大，为了减小交流嗡声，话筒线也不能太长，所以一般得不到良好的效果。为了解决这个问题，我们用一般硅三极管装了一个阻抗匹配器（如图1），实践证明效果较好。图1电路采用直接耦合方式，电路稳定性较好。BG\(_{1}\)接成共基极电路，它的输入阻抗很低，输出阻抗较高，可用低阻动圈喇叭直接输入；BG2接成共集电极电路，它的输入阻抗很高，输出阻抗较低。由于级间阻抗基本相匹配，所以图1电路的频率特性较好。根据实际测试，频率从20赫到20千赫时，不均匀度为±0.5分贝。全部电路的增益约46分贝。C\(_{1}\)、C2越大，低频响应越好。因此，音质的好坏主要取决于低阻动圈喇叭的选择。BG\(_{1}\)、BG2可以利用业余品硅管，β从20～50均可。二管工作电流约2.5毫安。R\(_{3}\)是二管的偏置电阻，R4是反馈电阻，调整R\(_{4}\)可控制此电路的增益。最大不失真输出讯号可达到零分贝，可在扩音机拾音插孔输入。
全部元件装在一块3×3.5cm的印刷电路板上（见图2），然后把印刷电路板和9伏叠层电池一起装在一个铝盒内，铝盒可以和喇叭挂在一起。因为这一电路既起阻抗匹配作用，又起放大信号的作用，使低阻输出信号较强，所以话筒线可以拉得较长，一般使用金属隔离线从20米～50米不会产生交流声。(刘惠民)
