使用与维护
1.本机出厂时,交流电源已接成220伏,如使用110伏交流电源,需改接电源变压器初级线圈。
本机直流电源为60伏~72伏。若使用直流电源12伏,需配用我厂生产的JB-100A型晶体管直流电源变换器。
2.收听中、短波无线电广播时,需在机后插上天线插头,做为室内天线使用。如果收听远地电台,可将本机天线(蓝色)和室外天线相连。
3.为了使用安全和降低杂音,使用时最好接上地线。本机地线和天线在同一个插头上,导线颜色为黑色。
4.在开启电源开关前,必须将负载接好,并将音量控制旋钮反时针旋转到最小。电源开启后再将音量控制旋钮顺时针慢慢旋到适当位置。微安表指示在红点附近表示机器输出为50瓦(负载阻抗为8欧)。关机以后才可断掉负载,否则晶体管易损坏。
5.话筒和收音用波段开关转换,用同一个旋钮控制音量,使用电唱拾音输入时,需将这个音量控制旋钮反时针关到最小,并将电唱音量控制旋钮顺时针旋到适当位置,否则电唱的输入音量会减小。高、低音音调控制旋钮顺时针旋转为提升,反时针旋转为衰减。
6.不要使机器受潮或剧烈震动。电源电压的变化不应超过额定交、直流电压的±10%。为了便于散热,使用时应将机器放在通风处。
故障检修及调整方法
一、不通电检查
1.检查保险丝BX\(_{1}\)、BX3是否烧断。如果同时烧断,一般是电源、扩音部分都存在问题。常见故障有:BG\(_{11}\)~BG14同时击穿,整流电路输出端短路等;如果是BX\(_{1}\)烧断,一般是电源部分的故障。例如:D7~D\(_{1}\)0(2CZ11A)击穿,变压器次级短路或整流电路输出端短路;BX3烧断,一般是扩音部分的故障。例如:BG\(_{11}\)~BG14击穿或整流电路输出端短路。

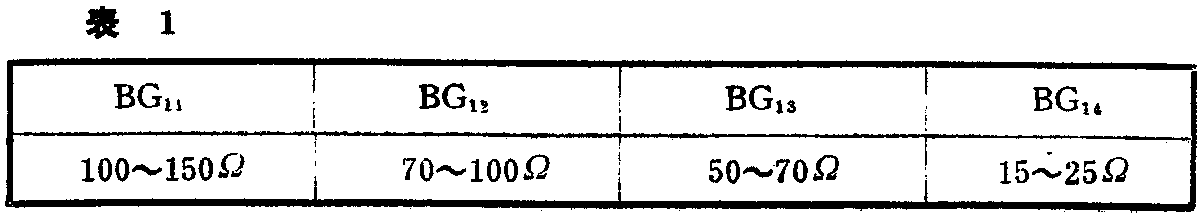

2.打开机器盖板,首先检查机内有无断线、脱焊或元件彼此相碰等现象。若没有上述故障,可用万用表电阻档测量电源线路是否对地短路,晶体管是否损坏等。接着用万用表R×10档测输出级大功率管各集电极的对地电阻,这是为了保证通电试验时的安全,使故障不继续扩大。测量时要考虑到环境温度的影响,一般说来温度越高测得阻值越小,相反则阻值偏大。集电极对地电阻的一般数值可参考表1。

二、通电检查
1.如果上述检查均没有问题,可将扩音机接上电源,最好用调压器逐渐将电源电压升到220伏。在整流电路输出端接上万用表,用直流电压档(先选50伏档)监视有无直流电压输出。开机后如发现保险丝烧断,应立即关机检查。
2.如果指示灯亮,有直流电压输出且无其它异常现象,可调节电源电压,使整流电路输出40伏直流电压,然后调节R\(_{3}\)09,使输出级各大功率管的直流电位分布如图5。
如果BG\(_{11}\)~BG14集电极电压分布不均匀,其原因可能是:BG\(_{11}\)~BG14某引脚脱焊或极间开路,BG\(_{1}\)0内部断极,R313、R\(_{3}\)09、R320、R\(_{323}\)、R322、R\(_{325}\)开路或脱焊,R313、R\(_{314}\)、R315、R\(_{316}\)、R321、R\(_{324}\)阻值增大,C306、C\(_{3}\)07、C310、C\(_{311}\)击穿短路,D3、D\(_{4}\)损坏,热敏电阻R317、R\(_{318}\)失效。检查上述元件时一定要细心,不要损坏3AD30C大功率管。
如果调节R\(_{3}\)09不起作用或作用很小,应立即关机检查。
3.若各大功率管电压分布正常,但喇叭内无声音,可用螺丝刀由末级至前级逐级短时间碰触一下输入端,如果喇叭内有喀喀声,说明这一级没有多大问题。当检查到某一级喇叭不响时,就应在那一级检查故障。
产生无声故障的原因常常是:波段开关K\(_{1}\)-F臂长短触片接触不上,C203、C\(_{2}\)06、C212、C\(_{215}\)、C302、C\(_{3}\)05开路,BG4~BG\(_{1}\)0脱焊、击穿或极间开路,C304、C\(_{213}\)、C301短路,R\(_{215}\)、R226、R\(_{3}\)01、R307、R\(_{113}\)、R212开路等。
经过检修,扩音机有了输出电压以后,可把电源电压升到220伏,这时整流电路输出电压应为72伏。各级的电压、电流值应与表2中的数据基本相等。如果差别太大,应检查有关电路。表2中给出了可以调整的有关电阻。

4.声音小。如果整流电路输出电压低,应检查整流电路的有关元件是否损坏或失效;如果各级电压、电流值均正常,可对各级分别注入规定信号(见表3)继续检查。此时应在输出端接上8欧姆的负载电阻(电阻的功率容量要足够),在正常情况下,负载电阻两端的交流电压应为20伏(用电子管毫伏表或万用表交流档测试),注意测试时间要短。注入信号时可采用音频信号发生器。如果测得电压小于20伏,说明输出功率低。常见原因是:3AD6C的β低,3AD30C的β低,C\(_{2}\)05、C207、C\(_{214}\)、C216、C\(_{3}\)04开路或失效,R215、R\(_{226}\)、R301、R\(_{2}\)07阻值增大,C204、C\(_{213}\)、C301漏电,阻抗不匹配等。
表3
BG\(_{4}\) 的基极 1.5 mV
BG\(_{6}\) 的基极 6mV
BG\(_{8}\) 的基极 250mV
BG\(_{1}\)0的基极 550mV
话筒输入 见技术说明
5.若输出声音失真、沙哑、发闷,可逐级注入信号,并用示波器观察负载两端的输出电压波形,就能很快检查到故障出在哪一级。一般说来,输出波形变形多是由于静态工作点调得不好、负反馈电路失去作用或推挽管不对称等原因所引起。常见原因有:3AD30C不配对,β低,D\(_{3}\)、D4正向电阻太大或管子击穿,C\(_{3}\)06、C307、C\(_{31}\)0、C311失效或开路,R\(_{211}\)、R222、R\(_{3}\)02、R309没有调好或者损坏,3AD6C反压不够等。应该指出,对功效级管子应特别要求配对,否则不但造成失真,严重时还会烧坏管子。
6.噪音太大。扩音机的噪音是指在输入端无信号输入时,喇叭中仍然发出难听的喀喀声或沙沙声。喀喀声一般是由于元件接触不良所引起;沙沙声一般是由于晶体管或电阻本身质量不好所引起。可用从末级到前级逐级短路输入端的办法来查找故障。常见故障有:BG\(_{4}\)~BG7噪声系数大、β太高、本身接 触不良,电位器W\(_{1}\)、W2、W\(_{3}\)、W4接触不良,可调电阻R\(_{211}\)、R222本身噪声系数太大等。
7.交流声大。原因可能是C\(_{125}\)、C304、C\(_{213}\)、C402、C\(_{4}\)03失效或开路,接地线接触不良等。
8.输出信号失控(即当音量电位器开得很小时,输出信号很大)。原因可能是:R\(_{214}\)、R225、R\(_{319}\)开路,C309开路。
三、大功率管的选用和安装
1.BG\(_{19}\)采用3AD6C大功率管,β≥45,BVceo≥30伏。如改用3AD30C效果更好。
2.BG\(_{11}\)~BG14采用3AD30C,由于作推挽用,要求BG\(_{11}\)、BG13和BG\(_{12}\)、BG14对称使用。对它们的放大倍数可有两种选择:
①BG\(_{11}\)~BG14都是β>50
②高、低β的管子搭配使用。BG\(_{11}\)与BG13的放大倍数为β=(30~50);BG\(_{12}\)与BG14为β≥70。
对管子的反压要求:BG\(_{11}\)与BG13为BV\(_{ceo}\)≥40伏;BG12与BG\(_{14}\)为BVceo≥35伏。
3.整流二极管D\(_{7}\)~D10原采用2CP1,后改用2CZ11A,使效果更好,可靠性更高。
4.对大功率管的安装要求:大功率管工作时发热大,使用不当容易损坏。为了既能采用机壳散热,同时又使管子和机壳之间保持良好绝缘,在倒相管3AD6C和功放管3AD30C与机壳之间垫上一片大约0.3毫米厚的薄云母片(不要采用二片以上,以免热阻加大),云母片的面积应大于管壳,形状和管壳相同,不能有任何破纹。云母片两面应涂上有机硅油,以帮助散热。固定管子的两个螺钉要套上一层塑料套管,管子和机壳之间一定要紧密接触,不能有空隙,管脚与机壳之间应加装绝缘垫片。管子装好后,要进行绝缘检查,可用500伏兆欧表测量,绝缘电阻应大于200兆欧。如果没有兆欧表,也可用万用表R×10K档测量,表针应基本不动。
对整流管2CZ11A或者2CP1的安装要求同上,但D\(_{9}\)、D10可以不加云母片,直接接机壳安装。
电感元件的参考数据
1.中、短波天线线圈

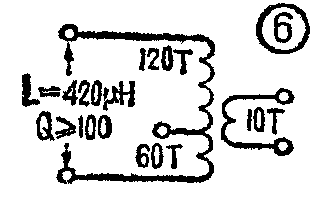

中波天线线圈采用φ0.12毫米的单股纱包线,蜂房式绕法,初级180圈,在120圈处抽头(见图6);短波天线线圈采用平行式绕法,初级用φ0.5毫米镀银铜丝,次级用φ0.1毫米的高强度漆包线(见图7)。


2.短波振荡线圈和陷波线圈

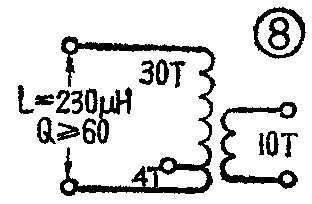

短波振荡线圈的初级采用平绕法。绕组Ⅰ用φ0.1毫米高强度漆包线;绕组Ⅱ采用φ0.1毫米的单股纱包线(见图8)。

陷波线圈采用蜂房式绕法,使用φ0.12毫米的单股纱包线绕制(见图9)。

3.中波振荡线圈和中频变压器
中波振荡线圈采用LTF-3型。中频变压器采用TTF-3型作配套件。
4.电源变压器

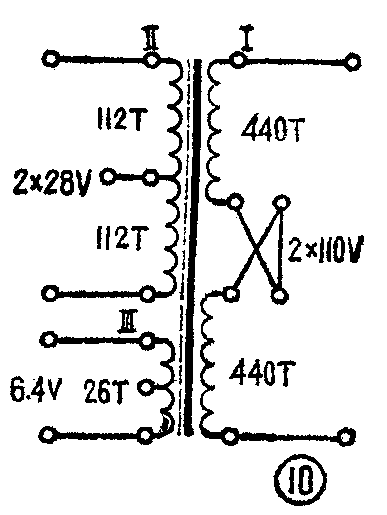

本机电源变压器采用KEB-25型矽钢片,单片对插,叠厚61毫米,绕组Ⅰ采用φ0.64毫米漆包线,绕组Ⅱ采用φ1.12(或φ1.066)毫米的漆包线,绕组Ⅲ采用φ0.35毫米的漆包线,见图10。(武汉市无线电二厂 叶兴发)
