音圈断路常见的是引线霉锈,或经常声音开得过大,尤其是低音振动频繁,日久将引线振断。修理法是找出断处重新焊好。如属于引线坏需换接软编织线,并在纸盆的焊接处涂上蜡克胶或万能胶,干后即可使用。

④阴极电阻R\(_{3}\)断路——这种故障也较常见。R3断路后,功放管G\(_{4}\)失去了回路不能工作,收音机会无声。用万用表测其屏压要比正常时高30伏左右,阴极电压也会增加到20伏以上。这可用短路法很快判断出来。用小改锥将G4的阴极(图6K点)与底板短路,立即会恢复声音,就证明R\(_{3}\)断路,可按原规格换新。

2.断音:这种故障较难检查,也费时间。在这一级里以输出管G\(_{4}\)出故障造成断音的为多,输出变压器、扬声器及C3等出毛病也可能造成断音,但各有特点,可参阅本文“无声”故障检修一节。

断音有两种现象,在判断上也各有不同,一种是在收音时声音很正常,突然完全无声。有时又突然响了。另一种是开始正常,有时就逐渐音小至无声,有时声音又逐渐恢复正常。

输出管G\(_{4}\)发生断音故障常常是由于内部断路造成的,以小型管6P1为多,它的特点多在刚开始时声音正常,不久就突然不响了,很少能自动突然恢复声音,但将开关关闭几分钟待电子管冷却后,再开机往往声音又很正常,不久又突然不响了。

用万用表检查会发现在突然不响时,G\(_{4}\)屏极和帘栅极电压比正常时要高,而阴极则无电压,这就证明G4内部断路了。不用万用表的快速判断方法是当突然不响时,可用手指弹一弹6P1外壳,扬声器会伴着弹的节奏而发出“哒哒”的声音,有时一弹就能恢复正常,不久又断音,这是6P1内部断路的特征,造成的原因——解剖6P1管发现均属于阴极顶部的焊接点断路而引起的。这种情况无法修理,只可换新管。

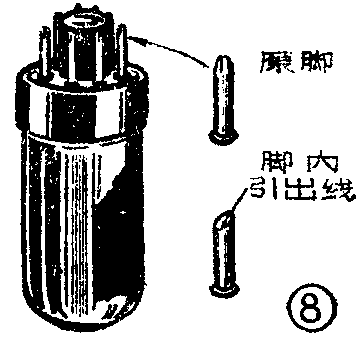

另一种逐渐断音的现象是由于输出功放管G\(_{4}\)灯丝忽亮忽灭引起的。它的特点是由有声到逐渐无声,有时是由无声到自动逐渐有声,但不规律,用看的方法很容易观察出来。当声音逐渐减小到无声时可立即观察G4的灯丝是否灭了。造成G\(_{4}\)灯丝忽亮忽灭的原因常见于管座接触不良和电子管本身有问题。属于前者可修理或换管座,后者则需换电子管。经验证明,除小型管外,八脚式电子管很多是由于管脚内引线焊接不良引起的。如用万用表测量其灯丝脚,往往会有数百欧以上的阻值。修理方法可将灯丝脚部焊点用小锉锉成斜口,使内部引线露出,再与灯脚空管焊牢即可(如图8)。所以凡是使用八脚式的电子管发生时亮时灭现象时,都应以上述方法试修一下。如确属管子本身内部问题再换新管,以免引起误检造成浪费。

图1
图1 🔍原图 (362×341)

3.音弱失真:在整流输出电压正常的情况下,收音机产生了音弱而失真的故障,大多出在功率放大级里,其中某一元件损坏,都可能改变原管的工作状态而造成输出功率降低及声音失真。这种故障原因较多,常见的有以下几种:

①功放管(G\(_{4}\))衰老——电子管用久了都会出现衰老现象。功放管衰老后的现象是声音轻飘无力。在音量小时还不十分显著,音量电位器开大后声音并不随之增加而出现声音无力、模糊不清等失真现象。

判断方法可测量G\(_{4}\)管各极电压变化。管子衰老后由于放射电子的能力减弱,负荷电流也减小,故屏极和帘栅极电压都比正常时高,而阴极电压比正常时要低,衰老程度越严重,这种电压变化也越明显。不用万用表,用看、听、摸结合力法也能判断出来。在G4管工作正常时,其外壳是较烫手的。衰老后,只觉热而不烫。同时在正常时当开电门后,约20秒钟以内即听到声音,如G\(_{4}\)衰老后时间要延长很多,甚至一分钟以上才开始发音,另外也可观察电子管外形,如是6P1,在衰老后可在玻璃上明显地看到四个小长方形银黑斑(如图9甲);如用的是6P6,衰老后玻璃上会出现黑斑,尤其与灯丝垂直的部位更明显(如图9乙)。这类功放管衰老后,管子的透明度将降低。

图2
图2 🔍原图 (518×540)

②交连电容器C\(_{1}\)漏电(见上期22页图6)——C1发生漏电后,前一级的屏极电压就会加到G\(_{4}\)管的栅极上,使栅极带正性电压,栅极失去负偏压,因而产生严重失真等故障,同时加大了G4屏流,漏电严重时还会引起G\(_{4}\)管屏极发红,加速电子管的衰老。

判断方法是当收音机通电后,将音量电位器旋至最小位置。用内阻为20000欧/伏的万用表直流50伏或10伏档测量G\(_{4}\)栅极G点电压。如C1漏电即能有正性电压指数。漏电越严重,正性电压越高。如用一般内阻为20O0欧/伏的万用表测量时、最好将G\(_{3}\)拔掉,或将电压放大级屏极电阻两端短路,以提高G点电压,便于测量。也可将C1一端由G\(_{4}\)栅极G点焊下,测量C2焊下来的一端如有正性电压则证明C\(_{1}\)漏电。这种方法较为可靠,因有时电子管内部或管座本身漏电也会造成栅极带正性电压,如不将电容器焊开,会发生错误判断。

③栅极电阻断路——栅极电阻断路后,功率放大级失去正常工作点,会产生严重失真,声音发蹩,吞吞吐吐,尤其是音量电位器旋至最大时,这种断断续续的失真现象更为突出。

判断方法是将收音机电源断开,待电子管冷却后(或将G\(_{4}\)拔下)测栅极电阻的阻值,一般应为510千欧。或者开机后发生上述故障时用万用表500伏左右一档,将表笔分别接在栅极电阻两端,如声音立即恢复正常,则证明该电阻断路了,这种方法是利用万用表的内阻代替厂原机的栅极电阻。

此外,多数6P1管的阴极接有一个大容量的旁路电容部。当此电容严重漏电或击穿,使阴极提供的自给偏压减低,从而造成失真。如此电容断路,又会引起较强的交流负反馈而使音量减低。6P1管极间漏电,也会引起失真。

关于输出变压器局部短路,扬声器音圈碰磁铁等也能引起音小、失真故障,但在检修产品收音机中比较少见。

三、电压放大级

收音机中电压放大级常用的电子管,花生管多为6G2、6N2,八脚管为6SQ7或6SQ7GT。这级常见故障有无声、音小、失真等。

1.无声:在功放级正常的情况下,就可对电压放大级进行检查。首先用手按住小改锥金属柄碰触本级栅极,如有呼呼声,证明本级有放大作用。如没有声音,可测量其屏极电压(一般70伏~90伏),如无电压,可能是屏极负载电阻断路,也可能是高频旁路电容器击穿;如屏极电压过高,可能此级管子不工作,一是可能管子坏,二是管脚接触不良,可先摇晃一下,如不行再换电子管。如换管还不能工作,则可能是管座严重接触不良,可用万用表测其屏极电压(直接从电子管屏极管脚上测量),如有比较高的电压,则证明管脚与管座接触不良。这时用汽油把管座刷洗干净再用小改锥把夹片拨紧即可,不能修理者就换新座。此外,用在屏极与底板之间瞬时短路的方法能很快判断故障部位,正常时扬声器应有较大声音,如无声,证明是屏极负载电阻断了。高音频旁路电容击穿的判断方法是:将电容从电路上断开,再用屏极对地瞬时打火方法试验,如扬声器有声,或测量屏极电压正常,则证明高频旁路电容器击穿了。

如屏极电路正常,对于有阴极电阻的电路也可用改锥将阴极管脚与地瞬时接触几下,扬声器如有声音发出,证明阴极管脚接触不良,或阴极电路开路。

2.声小:用小改锥按触在电压放大极栅极,如音小,可测其屏压,如高于正常值,可能是管子衰老,可换管试验。

3.失真:栅漏电阻变值或开路会使发音失真,用表测其阻值,或用好电阻并上试验。如并上后不失真了,就证明此电阻断了。屏极电阻变值,会使屏压降低,产生限幅作用,引起失真。此外,屏极旁路电容严重漏电,屏压降低,也会产生幅度失真。

四、检波电路

检波电路常用的电子管是6G2的二极管部分或6N2的一个三极管部分接成二极管使用,也有用一个6X2作检波的。常见故障是无声、声小或失真。

1.无声:检查方法是:在通电情况下,用万用表R×1K档,负表笔接检波屏极,正表笔接地,表针应指示8千欧到40千欧之间(指6G\(_{2}\)的二极管),其数值随线路不同而不同,过大则说明检波部分效率低,如是无穷大,说明检波二极管失效;如检波管用的是6N2的一个三极部分接成的二极管,则正常时此二极管的正向内阻应为数百欧,太大则效率低,无限大则说明失效。这时应换新管,或用一个半导体二极管,如2AP9等代替,正极接检波屏极处,负极接地。如二极管正常,可用手握改锥金属部分碰触检波屏极,扬声器发出较大“嗡嗡”声,则证明检波电路工作正常(此时电位器应放在最大处)。如无声,再用改锥碰触第二中频变压器次级下端(F点),这时有声说明中频变压器次级断了。触F点无音可改触电位器上端头,如无声再改触电位器中心头。如触中心头有声,则说明电位器中心头与碳膜滑环接触不良,可拆下进行修理。

2.声小:如测得二极管正向电阻较大,声音会变小。在二极管正常情况下,可用改锥将电位器上端头和中心头短路,如声音变大,则证明电位器内部接触不良(电位器应放在最大处)。

3.失真:如电位器下端头(即接地点)接地不良,就不能控制声音大小。如电位器是用作电压放大级的栅漏电阻的,还会发生失真。其现象为声音发蹩。电位器用久了还会出现杂音或声音忽大忽小的现象,就需拆下修理或换新。(待续)(石家庄地区广播设备修配厂)
