有关天线放大器的几个问题

本刊去年第七期发表《晶体管电视天线放大器》一文后，收到不少来信，提出了制作和使用中的一些问题，现归纳解答如下：

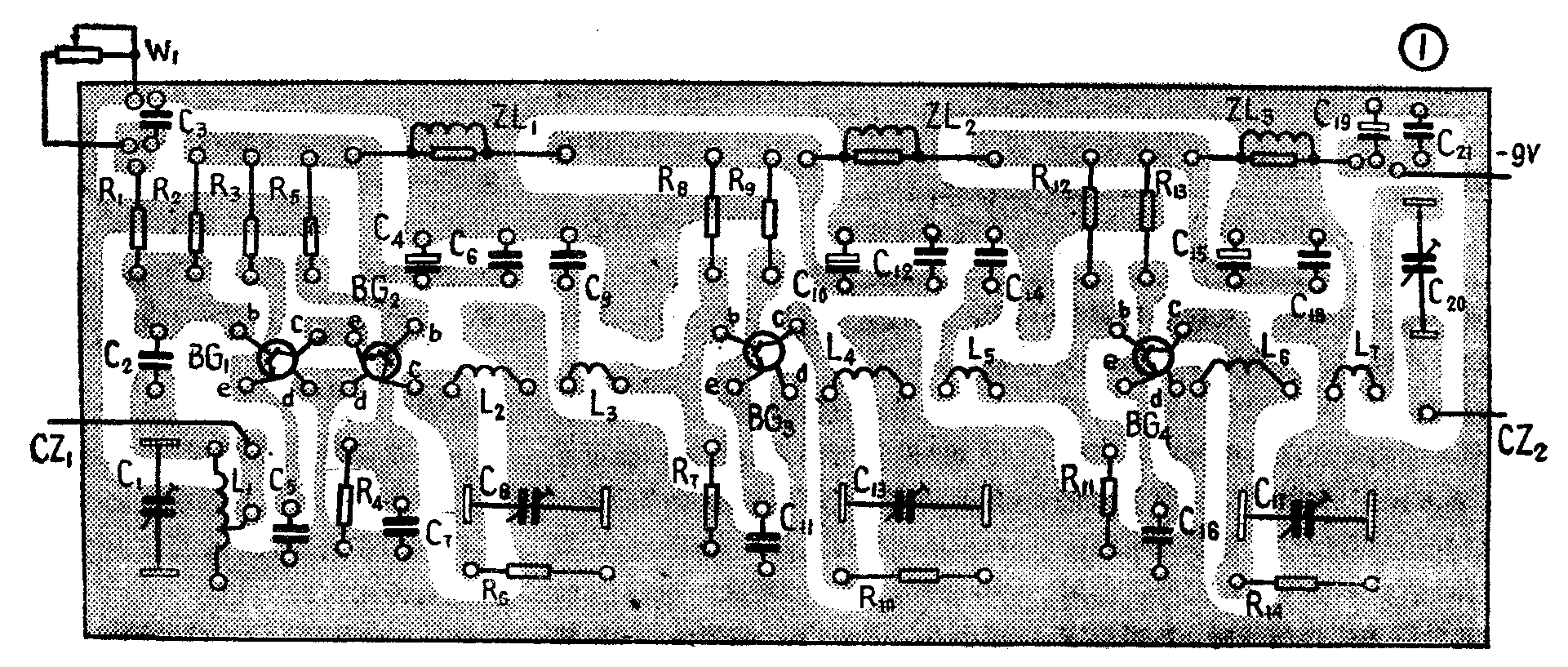

电视天线放大器是一个超高频、宽频带、低噪声放大器。如果装置、结构不够合理，就很容易引起自激。因此，对元器件进行适当的排列；采取大面积包围形地线式的印制电路板；各级用金属板加以隔离；整个放大器装入一个严密的金属屏蔽盒内，可以有效地防止电视信号的寄生反馈，使放大器正常工作。图1是1∶1印制电路板图；图2是屏蔽盒外形及结构示意图。

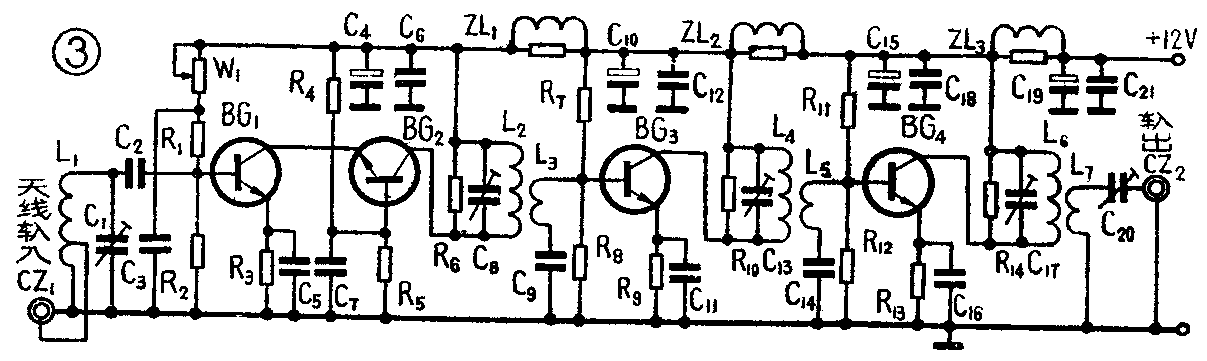

原电路图（见77年第七期第13页），电源电压为9伏，电源正极接地。如改用12伏电源供电，并负极接地，则应把电路图改成图3电路。调整直流工作点时，也应适当变动R\(_{1}\)、R4、R\(_{7}\)、R11的阻值。放大器的耗电量很小，它的电源可以取自23厘米晶体管电视机的电源。但需注意，连接时，必须分清正、负极并核对电压值和哪一极接地。

高频扼流圈，用直径0.41毫米高强度（普通也可）漆包线平绕在1/4瓦2千欧炭膜电阻上，约绕19圈，电感量小于0.7微亨。

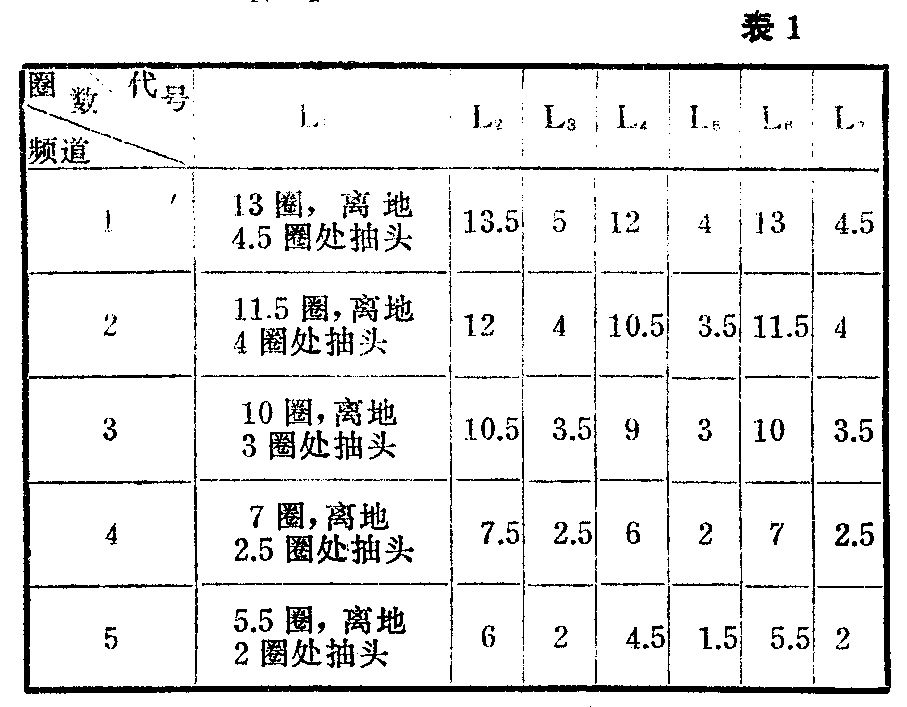

线圈L\(_{1}\)～L7用直径0.72毫米漆包线绕制，线径粗一些是为了线圈不易变形，电感量变化的影响就比较小，可使放大器频率特性稳定。线圈内径均选为8毫米。1～5频道范围内的线圈数据如表1。

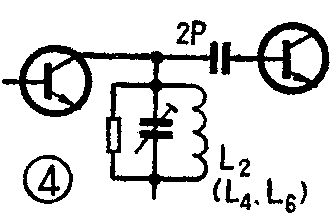

在6～12频道范围内，级间耦合应改成图4的形式，C\(_{3}\)、C5～C\(_{7}\) 等各级高频旁路电容的容量应减小至1000P。电感线圈L1、L\(_{2}\)、L4、L\(_{6}\)的绕制数据是：用直径0.31毫米的高强度漆包线，密绕成内径为5毫米的空心线圈。其中L1绕2圈，在离接地头的2/3圈处抽头：L\(_{2}\)绕2.5圈；L4绕2圈；L\(_{6}\)绕2.5圈。当改变使用的频道时，只要微微调整C1、C\(_{8}\)、C13、C\(_{17}\)的容量或微微拉伸压缩L1、L\(_{2}\)、L4、L\(_{6}\)线圈的松紧度，或适当改变各级阻尼电阻的阻值，即可得到所需频道的理想频率特性曲线。

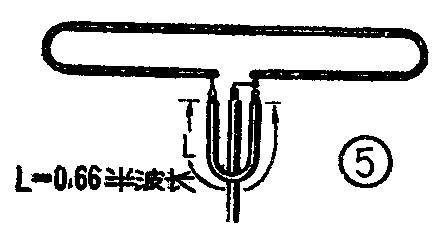

该天线放大器的增益约可达30分贝，输出信号与输入信号频率又相同，所以放大器除了级间有反馈外，输出、输入端之间也很容易引起反馈。采用75欧高频同轴电缆作输出、输入连接用的馈线，能够克服它们之间的信号反馈。如果采用阻抗为300欧的折合振子式天线，而用75欧电缆作连接馈线时，其连接方法如图5所示。放大器的输出端与电视机连接时，先用烙铁把电视机内拉杆天线的引入线焊开，然后把电缆的心线焊接到该处，电缆的外层金属皮就近接地。 如果电视机只设有300欧天线输入插孔，可把同轴电缆的心线插入其中的一个孔内，把电缆金属皮就近接地，这样也可。

如果没有同轴电缆线，也可使用300欧平行扁馈线代替，但可能会引起输出与输入端信号的反馈。消除反馈的措施是：先将电位器W\(_{1}\)关小，如不能消除，则须适当减小R6、R\(_{1}\)0、R14的阻值。一般把放大器的总增益降至十几分贝时，输出与输入端之间信号反馈引起的自激是可以避免的。

用300欧扁馈线与放大器连接时，放大器的输入回路应改成图6形式。L′\(_{1}\)绕4圈，心抽头接地，线径同原L1的。L′\(_{1}\)与L1绕好后的外形如图7, 绕制时须使L′\(_{1}\)与L1 紧靠。

如果不愿改变输入电路，可以加接一只小型宽频带阻抗变换器，使300欧扁馈线与75欧的放大器输入回路之间，达到阻抗匹配。输出电路与馈线之间，也可按上述方法进行匹配连接。（叶昕）
