南京704—A型黑白电视机

南京牌704—A型黑白电视机是我厂定型生产的产品之一，是以电子管为主的31厘米电视接收机。

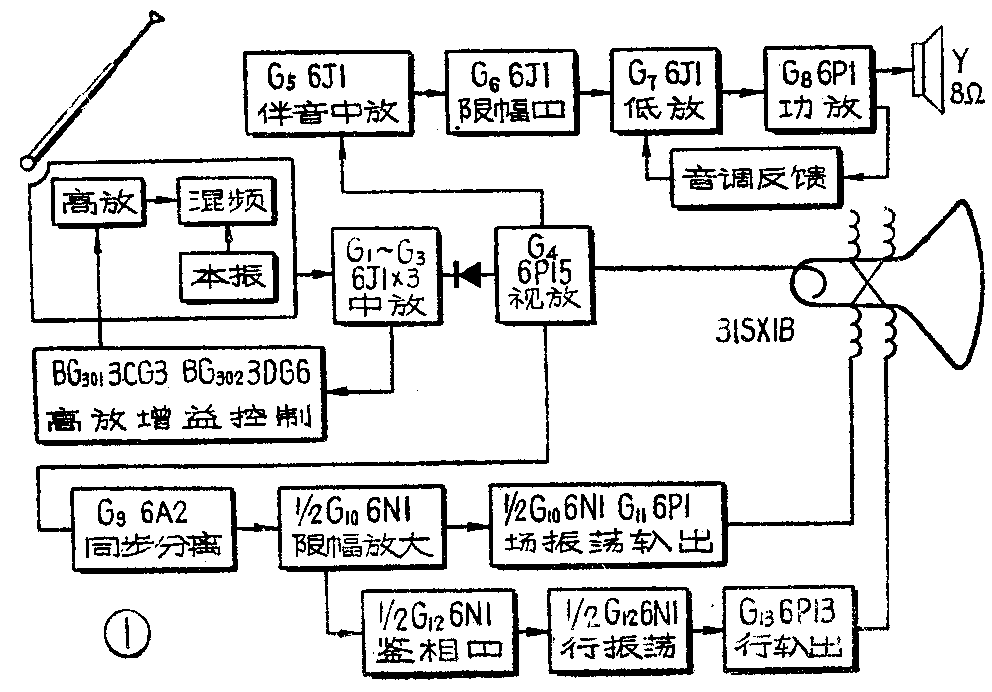

电路图见封三，方框图见图①。

1.高频头（频道选择器）及增益控制

本机采用了TXQ型12频道的晶体管高频头。其输出是采用双回路耦合，具有宽频带双峰输出特性。虽然TXQ型高频头是为晶体管电视机设计的，混频输出阻抗比电子管高频头低（标称阻抗为75Ω），但由于电子管输入阻抗远比晶体管高，因此电子管中频通道、输入端与晶体管高频头抵输出阻抗压配是不成问题的。

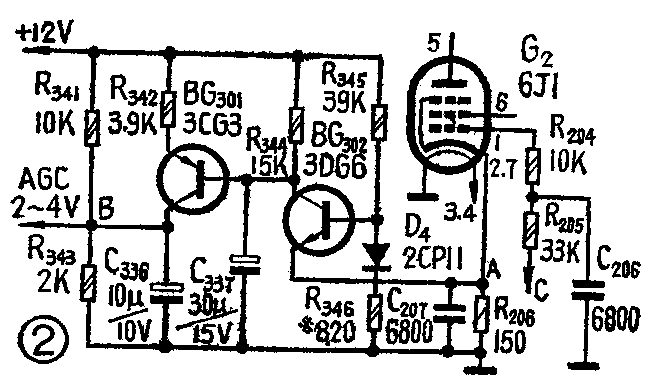

TXQ高频头高放级晶体管需采用正向自动增益控制电压（约为+ 2～4V），所以不能与电子管通道中放自动增益控制电压-O.8～-8V共用。因此专为高放管设计了阴极选通放大型自动增益控制电路，见图②。第二级中放管G\(_{2}\)的栅极电压受对比度电位器W1的控制。当信号较弱时，对比度开到最大状态，使G\(_{2}\)栅负压最小（C点为-0.8V），此时阴极（A点）压降为最大（0.8V），所以选通管BG302由于发射极电位也增高，而处于截止状态。由于BG\(_{8}\)02集电极电位增高，使放大管BG301也处于截止状态，因此B点电压由R\(_{341}\)和R343分压取得2V电压，使高频头增益为最大。当调整对比度电位器，使G\(_{2}\)管的栅负压逐渐增加时，G2的阴极电位也逐渐下降，当下降至某一点BG\(_{3}\)02开始导通，使BG301集电极电流增加，使流过电阻R\(_{343}\)电流也增加，使B点电压从2V开始上升，当A点电压下降到最低时，B点达到+4V电压，起到了对高频头的增益控制作用。

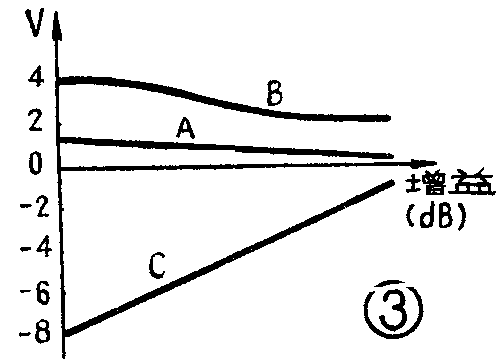

为了达到对高频头增益的延迟控制作用，在BG\(_{3}\)02基极加有固定偏置，适当调整R346的阻值，便可得到合适的导通延迟。A、B、C三点的电压变化关系见图③，当C点电压从-0.8V变化到-4V左右（此时中放增益约下降至20dB）时，B点电压从2V开始起控。D\(_{4}\)（2CP11）用作温度补偿。

2．中频放大器

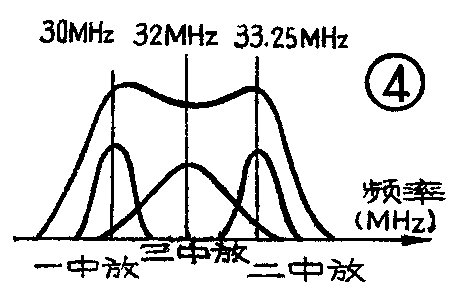

中频放大器采用三级参差调谐。由于第三级中放的输出端连接视频检波级，其输出阻抗较低，故Q值小，因此这一级中放调谐回路，调谐于中放特性曲线的中段。第一、二两级中放的阻抗较高，Q值较大，分别调谐于中放曲级两侧，便于获得较尖锐的谐振特性，见图4。

中放电路的特点是从对比度控制电位器W\(_{1}\)取出的负压（-C）同时控制一、二两级中放的增益，目的是在对比度改变时，使中频特性曲线形状变化小些，以保证对比度电位器在各种位置上，中频特性都能符合要求，假如只控制第一级中放。当改变对比度时，对中频特性曲线的低端影响最大。会使中频曲线随着对比度而产生明显的变化，使曲线两峰很难保持对称，曲线平顶产生倾斜。同时控制两级中放，这种倾斜现象，可以得到改善，无论对比度电位器如何改变，都能使中频得到均匀的放大。

3．视频、伴音中放、低放电路

视频采用一级放大，在输入回路接入了L\(_{13}\)，由C214和G\(_{4}\)的栅极分布电容和L13组成π型滤波网络，补偿视频特性曲线的中间部分不致过凹。

伴音中放为保证有足够的输出电平和音质，采用一级中放、一级低放和一级限幅电路。检波是采用比例鉴频器，与普通伴音中放电路相同。

低放部分为改善音质，采用低音提升电路，认输出变压器次级加以较深的反馈至低放前级的阴极。

4．扫描电路

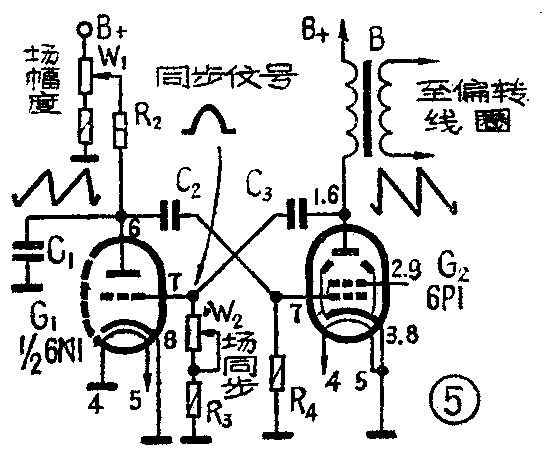

场扫描振荡电路采用屏栅耦合多谐振荡式电路，由1/2G\(_{1}\)06N1和G116P1电子管组成，G\(_{11}\)同时又兼任场输出管。此电路与间歇振荡式电路相比，可省去场振荡变压器。图⑤是屏栅耦合的多谐振荡的简化原理图，两个放大管屏栅之间通过电容（C2、C\(_{3}\)）而互相耦合，反馈的电压由于具有360°的相移，因而产生振荡，G1、G\(_{2}\)交替截止和导通。由于C2、R\(_{4}\)的时间常数大于C3、W\(_{2}\)、R3，使G\(_{2}\)的导通时间大于G1，为了使G\(_{2}\)的导通电流呈现锯齿形的变化，在G1的屏极上接有充电电容C\(_{1}\)，使G1管在截止时屏压不是突然跃升到最高值，而是由B+电压通过R\(_{2}\)对C1逐渐充电，形成锯齿波电压。振荡的频率由W\(_{2}\)控制，改变W2的数值来控制C\(_{3}\)的放电速度，从而控制G1的截止时间的长短（也即G\(_{2}\)的导通时间长短），获得振荡频率的变化。在实际电路中，（见封三）锯齿波充电电容由C313、C\(_{314}\)串联而成，改变W6即可改变充电电压，从而控制G\(_{11}\)的输出的锯齿形电流的幅度。为了改善锯齿形电流的线性，电路中接进了负反馈线性改善网络，由C315、R\(_{319}\)、W7、C\(_{314}\)组成，R319和C\(_{314}\)实际是一个积分电路，G11的屏极反馈电压通过C\(_{315}\)交连（并隔去直流）加在积分电路上，由于C314和C\(_{313}\)相串联，因而和原锯齿形电压相叠加至G11的输入端，改变W\(_{7}\)的数值就可改变负反馈的电压大小和波形，因而能对垂直扫描的线性进行调整，使最终流过偏转线圈中的电流呈线性增长。为了控制振荡的稳定，同时使场振荡逆程时间不致过短，认G11管屏极交连至12G\(_{1}\)0管栅极的电路比较复杂，图中由C311、R\(_{314}\)、R317、C\(_{31}\)0、R313、C\(_{3}\)08等元件组成正反馈的积分电路。反馈电压经隔直流电容C311交连加至积分电路R\(_{317}\)和C310上，同时R\(_{317}\)和R314串联，适当控制反馈电压，使之不致过强。由于积分后的电压有一定的时延，使G\(_{11}\)管从最大屏流到完全截止不是呈现突变的过程，而是有一定的时延，从而降低场输出变压器的逆程反峰电压。R313主要用于在逆程时阻隔场输出变压器的高次谐波，C\(_{3}\)08是积分电路和1;2G10的栅极交连电容，振荡频率主要由C\(_{3}\)08和R312、W\(_{5}\)来决定，改变W5就可改变场振荡频率。

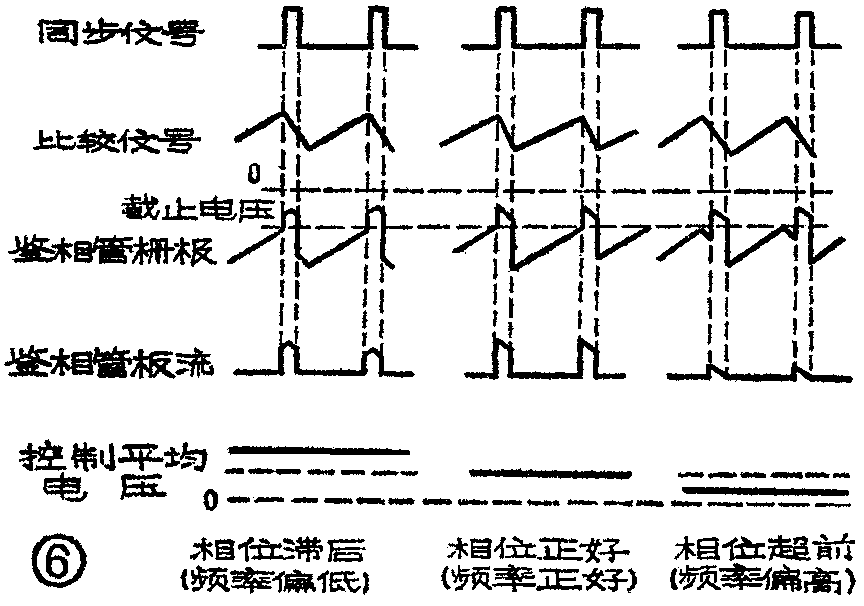

行扫描振荡电路是采用间歇振荡电路，为了和脉冲宽度A.F.C鉴相电路相配合，行同步的调整是由B+电压（240V）经W\(_{4}\)，得到一个可以改变的直流电压，再通过一个阻值较高的电阻R331加至行振荡管栅极，控制行的振荡频率。鉴相管由12G\(_{12}\)担任，在其栅极上同时加有经C319交连过来的行同步脉冲和经R\(_{33}\)0、C320交连过来的比较用的锯齿波电压。由于阴极自偏压电阻R\(_{325}\)的阻值较大（68K），当栅极不加同步信号和比较波形时，鉴相管处于临界截止状态，适当调整输入到栅极的锯齿波的幅度大小，使它只有和同步信号叠加时才有板流流通，在阴极上就产生和同步脉冲的幅度成正比的直流电压，当比较的锯齿波和同步脉冲之间的相位差有了变化时，叠加的脉冲幅度也随之变化见图6。为了使阴极上产生的直流电压具有平直的持续性能，在鉴相管阴极上加有积分电路，它由C323、C\(_{324}\)、C325和R\(_{328}\)组成。为了补偿在场同步信号不能鉴相时造成图象上部的弯曲，C325一端接至场输出管G\(_{11}\)的阴极，以补偿控制电压下凹的特性，使画面上部平直。鉴相器的输出控制电压由R326上引出，经R\(_{329}\)送至有振荡管1;2G12栅极。R\(_{324}\)是栅漏电阻，C321是栅偏压滤波电容，使栅偏压平直。C\(_{319}\)和R323组成一个微分电路，使行同步脉冲经微分后加至鉴相管栅极。比较用锯齿波形由行输出管G\(_{13}\)。栅极取得，经R330降至一定幅度由C\(_{32}\)0交连至鉴相管栅极。该电路一般无需调整，行频引入和保持范围也很宽，装置时注意使鉴相器电路应远离灯丝引线，避免使画面成S形扭曲。此种鉴相电路是从脉冲宽度AFC改进而来的，实际是按脉冲幅度的方式工作，但习惯上仍称为脉冲宽度AFC电路。

同步分离和行输出电路与普通电路相同就不作介绍了。

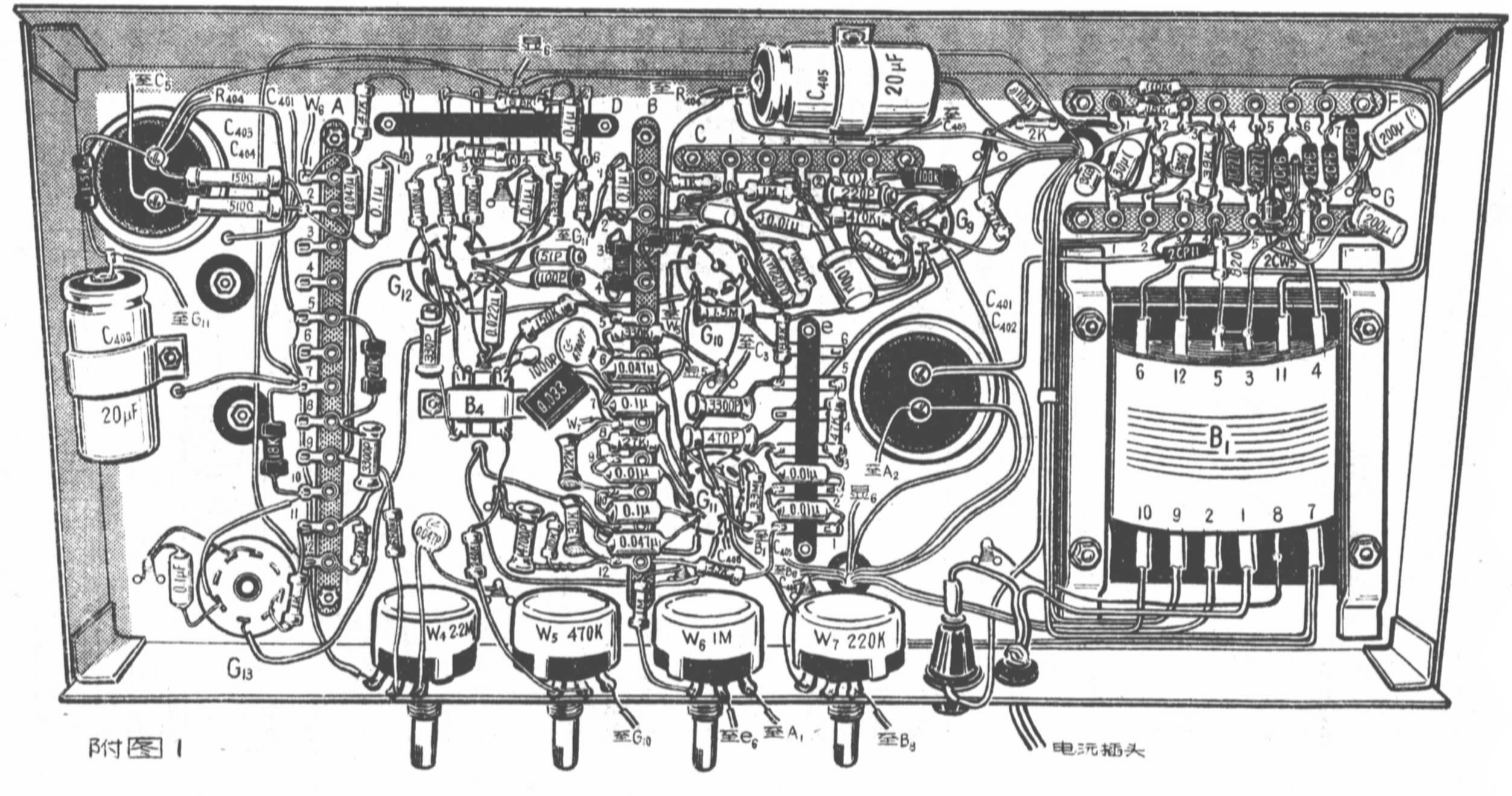

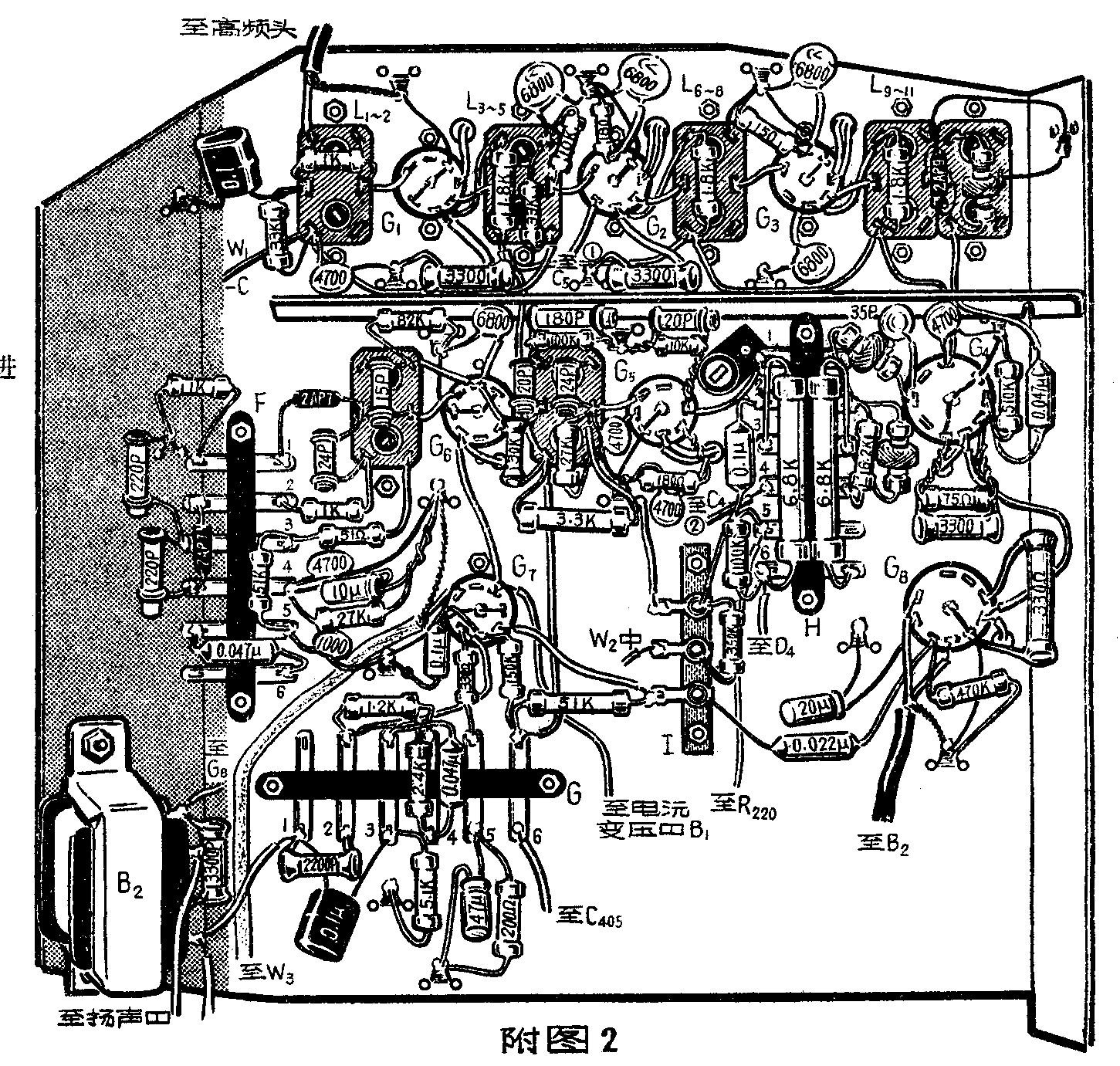

为使整机结构紧凑，该机底板由卧式和立式底板各一块组合而成。卧式底板上安装有同步、扫描和电源三部分电路；立式底板上安装有通道、伴音、视放三部分电路。两块底板的布线图见附图1、2。整机结构示意图见封四。

这样安排，不但使全机体积缩小，同时还起到了多种屏蔽效用。由于立式底板的阻隔，能有效地防止电源变压器漏磁场对显象管电子束的调制，对电源变压器可不加屏蔽罩，在收看晶振同步节目时无明显滚道。本机虽然使用的是普通外磁4英寸方形扬声器，也由于立式底板的屏蔽作用，有效地防止了磁场对光栅的影响。

为了防止行频辐射，将行输出部分安置在卧式底板的另一侧，并用一块铁板作屏蔽。

另外，为了便于散热，将输出功率管都安排在靠近后盖板的地方，并将后盖板做成半罩形。这样，虽然机壳体积约为普通35厘米电子管电视机的40％左右，但机内工作温度仍明显低于35厘米电视机。同时便于维修，一般维修和更换零件可不必将整机从机壳中取出，只将后罩和机壳下面的活动板抽出，便可进行维修。（未完待续）（南京木器厂电视车间技术组）
