各行各业搞技术革新的同志，常常要用到TTL集成电路。如何比较合理地使用集成电路器件？谈谈我们的一些看法。
1．根据逻辑线路的方案，提出对器件的逻辑功能、参数规范、工作环境等要求，参照集成电路制造厂提供的产品目录合理地选用器件。例如为实现“与非”逻辑功能选用与非门电路时，可根据要求选用高速或中速、普通与非门，或者与非功率门，二类品或三类品等等。

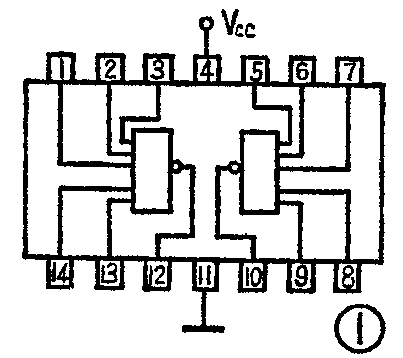

2.要注意外引线的排列顺序。一般老的产品常以左上角为第一脚，依次顺时针方向排列，如双与非门的外引线排列见图1。而新的部颁规定外引线的排列以左下角为第一脚，依次逆时针排列，例如四输入端双与非门的外引线排列如图2所示。目前正逐步向新的部颁规定过渡，使用时要注意。
3．安装时不要把外引线从根部弯曲，否则易断。焊接用的电烙铁一般不宜超过25瓦，时间不超过3秒。为防止虚焊，焊接前最好将电路的外引线浸锡处理，如焊后焊点上面有剩余的焊剂时，要用酒精棉花轻轻擦干净，以免腐蚀外引线。

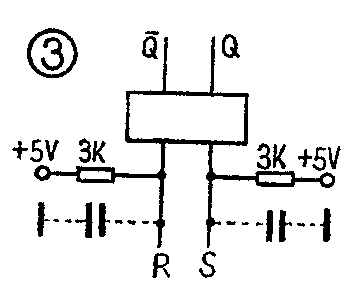

4.对于剩余不用的输入端，不要悬空，要接高电平。对触发器的R、S端，也常常是通过一电阻接+5V电源，有时还并接一个0.01～0.047微法的电容器，以提高抗干扰能力，如图3所示。

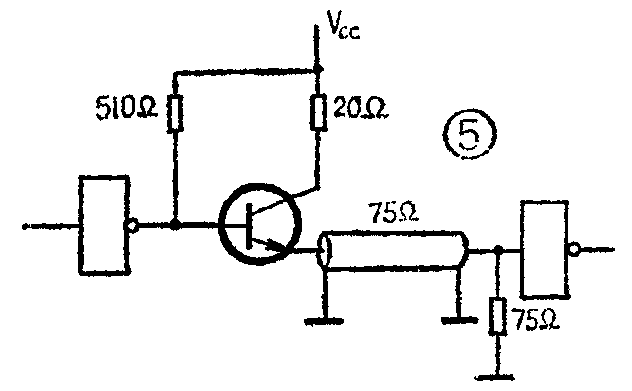

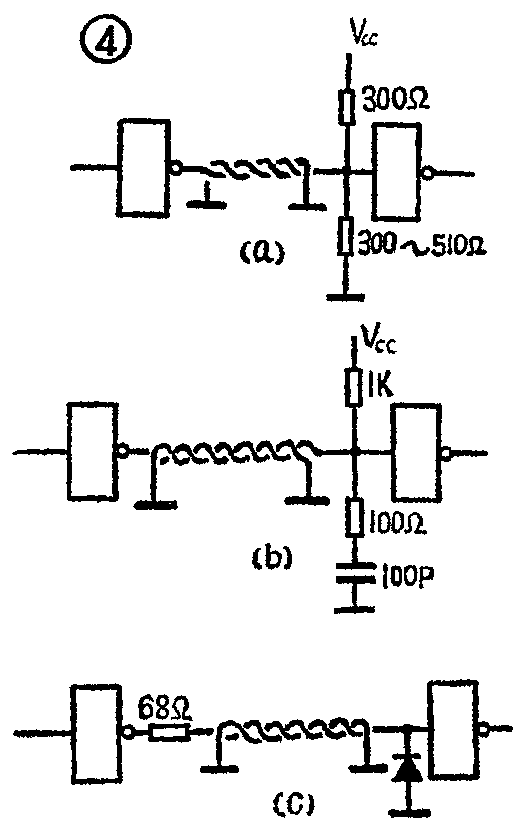

5.强电电源线和弱电电源线不要平行布线，而且距离要尽可能远些。为防止强电的感应干扰，对较长的弱电信号控制线，要用金属管屏蔽，或用绞合线加匹配网路（见图4a、b、c），或用同轴电缆加匹配网路（图5）。
6.为了减少通过电源带来的干扰，控制机的电源变压器初次级间常绕有屏蔽层。有时甚至需要在市电电源与控制机电源之间加一个初次级均为220V的隔离电源变压器。在每块装有集成电路的插件板上的电源与地之间，接有20μ和0.01μ的电容滤波网路，如图6。

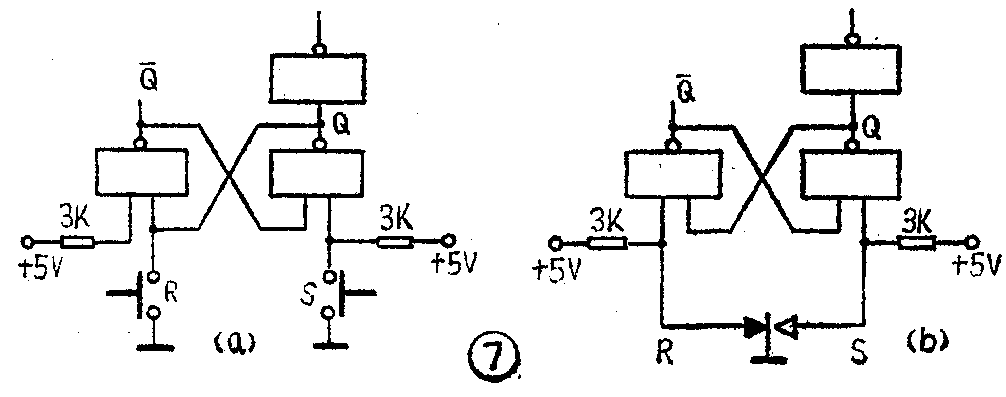

7.如有扳键、按钮、微动开关、继电器等机械触点与集成电路输入端连接时，为防止触点抖动影响电路的逻辑功能，要加一RS触发器如图7a、b所示。
8.在可能的情况下，尽量采用集成度高的器件，例如：用单片的D触发器代替六门拼接成的维持阻塞触发器。器件在印制板上的排列和引线要合理，电源线和地线要尽最短而粗。印制板宜采用大板结构，以减少连线和引出头，但也要注意板太大在时间长了后容易变形，以致造成接触不良。(蒋友海)
