有的电源变压器虽曾因整流管坏而过荷以致发生过发热甚至轻度冒烟现象，但在排除故障冷却后，重新试验两小时，变压器如没有其他异常现象，还是可以用的，所以当电源变压器发生过烫或冒烟现象后，要仔细检查判断，也可先将6Z4拔下单试变压器，确属变压器内部烧坏时，再拆变压器重绕修理。
有的收音机从电源高压绕组中心回路中串一只100欧电阻，抽取偏压供输出管6P1栅极用，当6Z4发生上述故障时，该电阻也易冒烟烧坏，在排除故障的同时，也要将此电阻换新。
上述几种故障，往往都有连带关系，如电解电容器短路，会引起6Z4烧坏连极，又可能造成电源变压器发烫冒烟，所以在检查此类故障时应同时综合进行分析判断。
3．整流电压低落：整流电压低落时，收音机会出现失真、音小及交流声，严重时会造成不收音，一般常见的原因多出于以下两种元件：

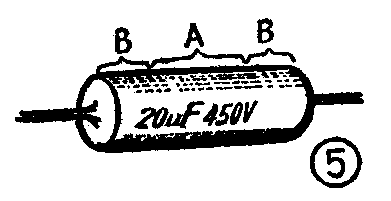

①滤波电容器漏电——C\(_{1}\)或C2电解电容器（见上期图1）发生漏电后会使整流电压降低，漏电越严重，电压降低越多，有时整流管也因此被烧坏。判断电容器漏电情况，用万用表Ω×100档很容易测出来，在表试棒刚接电容器两端时，表针上升摆动后又回零位是正常现象；如不回零位则证明是漏电了。在没有万用表的情况下，可用看、摸的方法进行判断。当纸筒式电解电容器发生漏电时，其外形因发热会引起变形，如图5。在A段因漏电发热时会将外型的一层蜡熔化，而B段是火漆，温度传的慢，故化蜡现象不明显，这时可以看出A段与B段有明显的不同，这就证明这个电容器因漏电而发过热，同时在通电试验时也可用手指摸出A段因漏电发热而感到有一定的热度。另一种情况是A段变粗，或两端火漆流出，即使暂时还能用，最好也要换新，以免烧坏整流管。
铝筒电解电容器不易引起外形变化，在收音机中因漏电而引起的电容器炸开的现象还是少见的，在检查中，如发现铝筒外皮的温度高于底板很多，则证明该电容器可能有漏电。
无论是纸筒或铝筒型的，都可以用瞬时打火方法试验，当漏电较严重时，其火花接近于断路现象。
②整流管衰老——整流管用久了，由于阴极放射电子的能力逐渐减弱，所以整流电压也会下降。判断整流管的衰老程度，当然最好用电子管测试器测量；或者也可用对比方法，即用同号新管换上，比较其输出的直流电压，如果高于原管，则证明原整流管失效。不用万用表，用摸看的方法也能得满意的结果。以6Z4为例，正常时玻壳外形除顶部呈现出银黑色外，其他部分都是清晰透明的，用久了则几乎全部外壳都呈现银黑色，严重时连管内部的屏极结构都不易看清楚。这是由于电子管内吸气剂不断蒸发和灯丝长时期的放热而造成的现象，用的时间越长，这种现象越严重，越接近衰老。另外，在整流管工作时，也可用摸的方法判断，正常时较烫手，衰老后只感到热而不烫了。此外还可以用瞬时打火方法检查，在电解电容器正常的情况下，此时短路火花和放电声音也都将减小，一般可以判定是6Z4失效了。
4．杂音：在收音时，信号中伴随着各种干扰杂音，特别在收听较远地方电台时更为显著，有时甚至无法收听。产生杂音的原因有外来的天电干扰和人为的电气设备等的干扰；也有收音机内部元件有故障引起的杂音。属于前者解决较为困难，属于收音机内部元件故障引起的杂音，大都可以修好。在整流级里产生杂音的原因常见的有以下几种：
①整流管管脚接触不良——尤其是屏极和阴极管脚接触不良，此时出现的杂音是断断续续的。当出现杂音时，往往将整流管轻轻一摇动，杂音即随之变化减小或消除。这种故障以小型电子管座的为最多，修理方法可将管座用汽油刷洗干净，再用小改锥将管座夹片拨紧即可消除。
②电源滤波电阻R接触不良——这将引起断续杂音。它的特点是有时能收音，有时会完全无声，判断方法是用万用表测量B\(_{＋2}\)处对底板之间电压，随着杂音大小和收音信号的变化，电压会发生变化。不用万用表也可看试出来。如滤波电阻R用的是碳质电阻，多是由于电阻两端引出线虚接引起的；如是碳膜电阻，由于霉锈可看出原绿色的两端引片呈现黑色。这两种电阻都可以在收听中产生杂音时用小改锥敲打电阻，听听杂音是否发生变化来判断出来。如用的是酚醛线绕电阻，多是由于电阻丝滋火引起的。这种现象一般可以看出，在原黑色的绝缘层上会出现一条较整齐的白圈，这是由于滋火烧成的。发现这种现象后，无论电阻是否断路，都应将它换掉。
③电源变压器引出片焊头假焊——也是产生杂音的原因之一，尤其是高压组部分。用万用表分别测量整流管两屏极与底板之间的交流电压，如随着杂音变化，这时只要将引出片重新焊好即可消除。
④电源插头接触不良——这种原因往往被人忽略，即电源插头的两个插片产生了氧化层和霉锈。严重时呈现黑绿色，其霉锈层越厚，杂音越严重。这是接触不良滋火而产生了高频电火花干扰。这种现象类似在收音机旁安了一个电钻或吹风机而引起的连续的“喀啦”声，严重时无法收听。判断方法：当出现杂音时可将插头轻轻摇动一下，随着摇动，杂音随着变化，这时可将插头拔下，将引出片上的霉锈层全部打磨干净，最好在上边再烫上一层锡。这种故障在使用较久的收音机电源插头上经常发生。有的电源插座簧片松动，插头插不紧，也会发生上述杂音，可拆开夹紧即能消除杂音。
二、功率放大级
一般收音机中常用的功率放大管均为6P1，部分采用6P6P，它的基本线路如图6。常见的故障有：无声、断音、音小、失真等数种。现分别介绍如下。
1．无声：在正常情况下，试验功率放大级是否工作，可用手按住小改锥金属柄，触碰6P1栅极G点，用地线、室外天线触试也可以，扬声器中应听到“嗡嗡”声，这就证明这一级起着放大作用，也可以用瞬时短路方法试验，即在R\(_{1}\)正常的情况下，用改锥将图6中A点与底板作几次断续短路，正常时扬声器应发出较大的“哒哒”声；用简单的拔插管方法试验也可以，即在通电后，可将6P1管拔下接着再插上，反复试验1至2次，正常时应发出“喀啦”声。如用上述方法试验都不响，就证明这一级失去了放大作用。
造成无声故障的原因最常见的有以下几个。
①输出变压器断路——输出变压器初级断路的初期，往往在收音机通电后，扬声器发出一阵阵的“喀啦”声或爆破声，有时就没了。如将开关关闭几分钟再开后往往仍发生上述杂音，这是输出变压器初级线圈有了霉点，当加电压后在霉点处滋火造成的现象。这种故障以线包浸蜡处理的为多，浸漆处理的较少。
用万用表测输出功放管G\(_{4}\)的屏极电压，一般应为200～240伏左右，当输出变压器初级线圈断路后则无电压，或随上述杂音而变化。测其初级线圈阻值也可判断出来，正常时应在300欧左右，如无读数则证明已断路，如阻值过大则证明发生了霉点或引出片假焊。
不用万用表，用瞬时打火方法也能很快地将故障判断出来，即用小改锥将输出管屏极与底板之间瞬间短路打一次火，正常时它发出的火花象小火苗一样，同时扬声器发出较大的“哒哒”声，如无火苗则证明初级断路了。
应指出的是：用这种方法有时可能产生另外两种现象，一种是在初级线圈发生霉点杂音或断音时，一经打火试验，有时杂音消失反而能收音了。这是因为在打火时电流比原来增大很多，在线圈的霉断处产生了较大的火花，又接通了。也有和另一层线圈烧通的情况，此时声音不仅低弱，而且会产生严重失真。另一种是经打火原霉点处断开，造成完全无声，发现这两种情况即使还能收音，最好还是将原变压器换新。

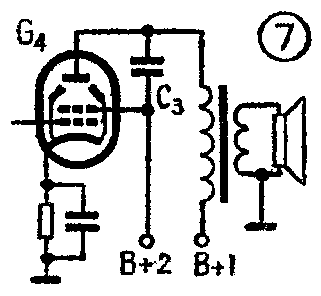

②旁路电容器短路——屏极分路电容器C\(_{3}\)主要是旁路较高音频，以改善音质，减小失真，它的接法常见的是接在输出变压器初级线圈两端（如图6，C3）；少量的收音机也有采取接在输出管的屏极和帘栅极两管脚上的（如图7，C\(_{3}\)）。这两种接法的效果基本相同，但发生短路后引起的故障现象不同，前者会造成完全无声，等于没有接输出变压器和扬声器。如用万用表测量输出变压器初级两端的阻值，阻值为零就证明C3短路了。属于后者接法是当C\(_{3}\)短路后输出变压器初级就成为一个与整流滤波电阻并联的扼流圈了，此时不仅不能收音，而且还会产生交流声，这是它的突出特点。判断这种故障的简便方法是拔下输出管，正常时应完全无声，如仍有交流声，则证明C3短路了。采取在P点与底板之间作瞬时打火的方法，也能很快地将故障判断出来，正常时应是小火苗，如果是四处飞溅的火花，同时又发出清脆的“啪啪”声，这就证明C\(_{3}\)短路了，可按原规格换新，一般容量在0.005～0.01微法之间，耐压在400伏以上。
应指出C\(_{3}\)发生短路的原因，常见的是扬声器音圈引线虚接，有时断路，从而引起初级产生较高峰压，将C3击穿，放在换新电容器的同时应将扬声器音圈及引线进行检查，排除故障，否则仍将击穿。另外在C\(_{3}\)短路时，往往在打火瞬间有时能将短路故障消除，但也应换新。
③扬声器音圈断路——收音机正常收音时突然不响，这时如果仔细听听输出变压器本身，常常可听到微弱的电台播音声，这是音圈断路后的特有现象。
判断方法可将扬声器引线焊开，用万用表测其阻值，如无读数，则证明音圈断路了。也可以在输出管屏极P点与底板之间作瞬时短路方法检查。如只有火苗而没有“突突”声，或拔插功率管时没有“喀啦”声，则说明音圈断路了。（石家庄地区广播设备修配厂）
