直放式通道改为中频通道

直放式（又称高放式）电视机，对全电视信号是直接进行放大的，所以线路简单，调试容易。可直接利用电视台广播的信号，对通道电路进行调整。图1是两种采用并联馈电，单调谐直放式通道电路。直放式通道电路，一般是在单频道或双频道简易电视机中采用。如果要工作在较高的频率或在更多的频道上选择节目时，一方面这种高频放大器要做到高放大倍数比较困难；另一方面使整机结构非常复杂，造价很高。为了使电视机工作在1～12频道上，必须将直放式通道改装成中频通道。这就需要一套中周，除在结构上要作较大的变动外，由于中频回路线圈较多，在没有专用仪器的情况下，调整也比较困难。现介绍一种不用成品电视中周，将原有高放线圈改绕一下，就把直放式通道改装成中频通道的方法，供参考。

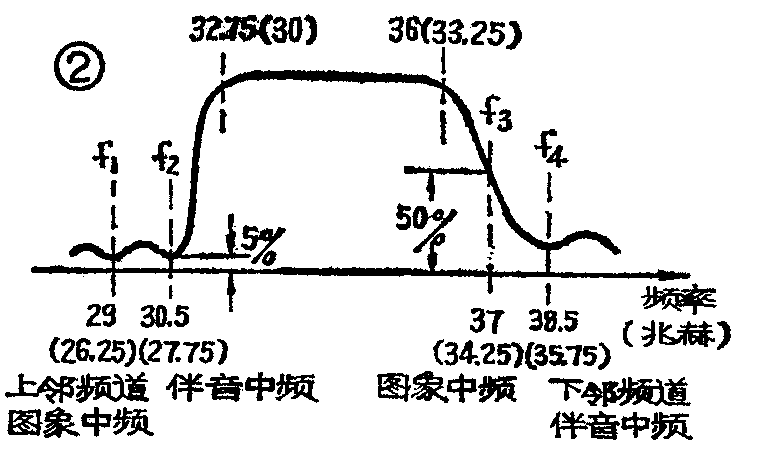

图2是典型的图象中频放大器频率特性曲线（括号内为老中频时相应的频率关系），改装后的中频通道，必须具备这样的特性。图象中频f\(_{3}\)在曲线的50％处。伴音中频f2的放大量应限制在5％左右，目的是防止伴音信号对图象的干扰，同时也可抑制图象同步信号对伴音产生寄生调幅，防止在伴音中出现哼声。限制f\(_{2}\)放大量的方法是在图象通道中接入一个高Q值调谐回路（吸收回路），使f2有较大的衰减。在图2中还对f\(_{1}\)和f4两个频率进行吸收，f\(_{1}\)为邻近高频道的图象中频；f4为邻近低频道伴音中频。f\(_{1}\)和f4对所接收的频道关系不大，主要是防止邻近上下频道的干扰。由于我国广播电视频道的合理分布，加上超短波接收距离受到限制，目前在一个地区广播电视台还不多的情况下，不会产生相邻频道的干扰。因此，f\(_{1}\)和f4吸收回路可以暂时不用。用电视台广播的信号进行调整时，由于没有邻近信号作为调整的依据，吸收点的位置无法确定，调整不当反而会影响曲线的平坦。根据上述情况，我们在改装中省去f\(_{1}\)和f4吸收回路，不仅简化了线路，给调整也带来方便。

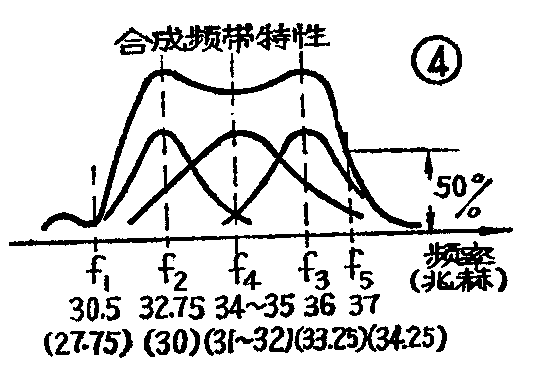

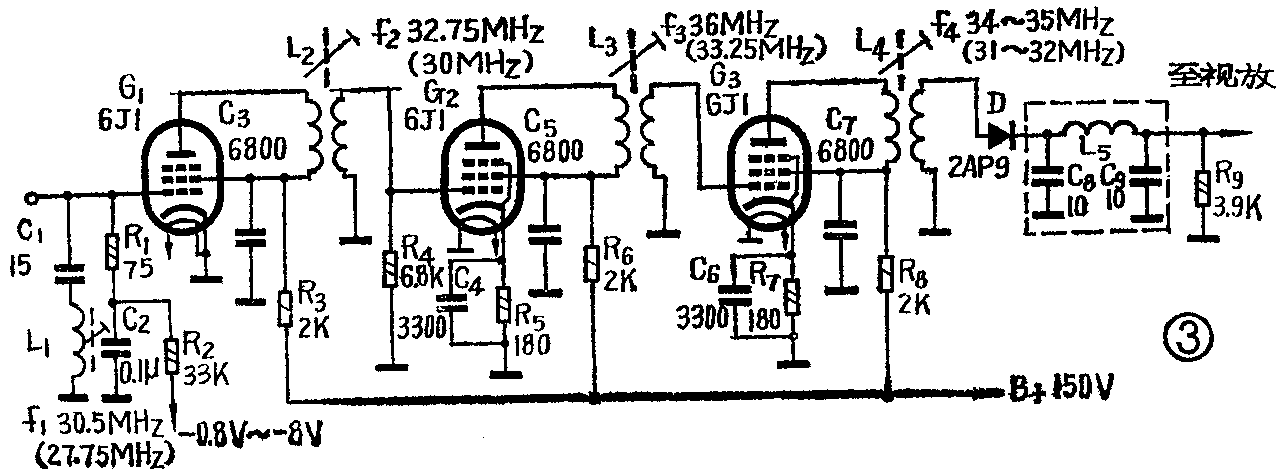

图3是三级直放改为三级参差调谐中频通道的线路。整个通道有四个调谐回路，极间耦合采用双线并绕紧耦合。这种耦合方式比较简单，常被用在中频通道中。每个调谐回路的频率特性和单调谐电路一样，是单峰特性。所以，只用一个磁心调节。由L\(_{2}\)、L3、L\(_{4}\)等组成的三级参差调谐电路，其特性曲线如图4所示。只要合理地选择三个调谐回路的Q值，即可得到一个比较平坦的合成中放曲线。由于第三级L4的输出阻抗较低，Q值小，特性曲线较宽，而一、二级的输出阻抗较高并基本相同，Q值也较高，特性曲线较尖锐。分别将L\(_{2}\)、L3调谐在第三级特性曲线的两侧，就可获得图4所示的曲线（括号内为老中频时相应的频率关系）。曲线中间的凹陷由第三级的L\(_{4}\)来补偿，L4的谐振频率f\(_{4}\)为参考数值，调整时，使频带中间平坦，两侧保持对称即可。因为，L2的频率f\(_{2}\)低于L3的频率f\(_{3}\)，所以，L2的增益和Q值高于L\(_{3}\)。为使L3与L\(_{2}\)的特性曲线相似，在L2次级上并联阻尼电阻R\(_{4}\)（6.8K）。伴音吸收回路，由L1和C\(_{1}\)组成串联谐振电路，接在第一级中放的输入端。串联谐振吸收回路，在中放以后各级上使用会降低增益，但在中放输入低阻抗时使用，有良好的吸收作用。同时，在输入端吸收对中放各级调谐回路不会产生影响和牵制作用。其他形式的吸收电路，在不同程度上，都会影响电路的参数，有时有很大的牵制作用，不适用于直观调整。

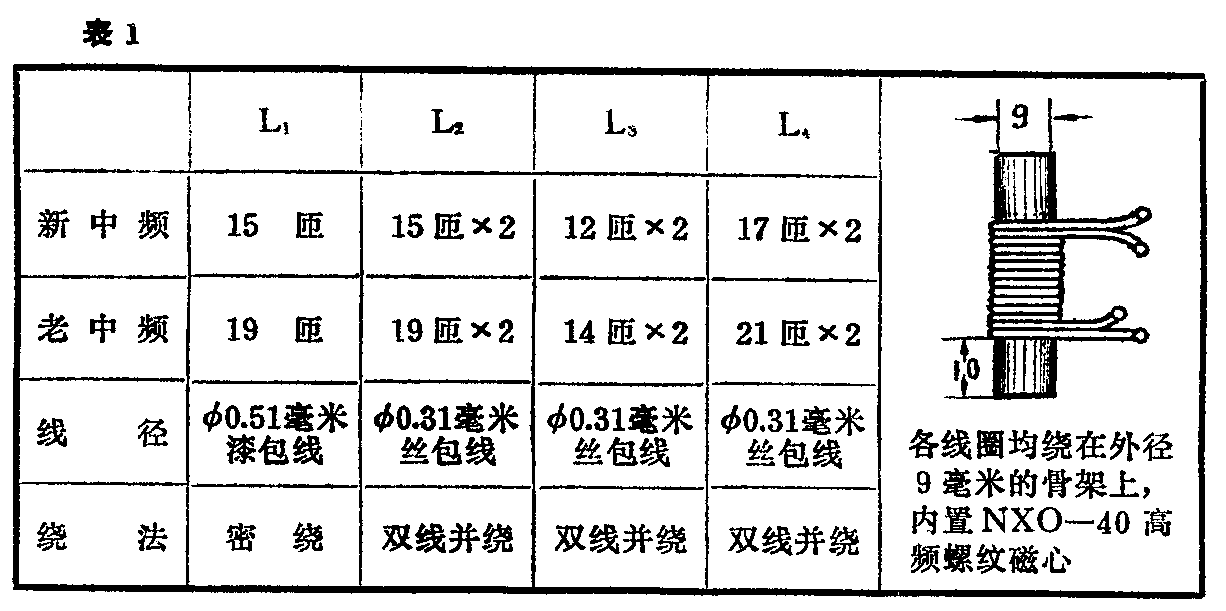

改装时，L\(_{1}\)～L4如果元件排列合理，一般不会自激，可以不用屏蔽，也可将L\(_{1}\)～L4依次相间置于底板两侧，并将同一侧的两个线圈互相垂直。调整时，如果仍产生自激，可在两线圈之间加屏蔽板进行屏蔽。各回路线圈的绕法和数据见表1。图3输出的视频信号为正极性的，如果需要取负极性的视频信号，可将检波二极管D倒一下。L\(_{5}\)用0.44毫米的漆包线，在外径4毫米的圆棒上密绕20圈，脱胎后，用胶粘固，成为空心线圈。L5与C\(_{8}\)、C9组成一个π式低通滤波器，对8～10MHz以上的中频及其谐波有滤除作用。为防止L\(_{5}\)的中频谐波辐射，需将L5同C\(_{8}\)、C9一起加以屏蔽。

通道改装完毕后，检查接线无误，就可进行回路调整。调整前首先需要了解磁心位置与频率之间的关系。大家知道，磁心在线圈的某一端时，电感量最小，继续向里旋动，电感量变化到中间值，当磁心的几何中心和线圈的几何中心相重合时，电感量为最大。磁心继续再向另一端移动时，电感量又从最大值变化到中间值，再变化到最小值。所以，电感的中间值并不是在线圈的中间位置，大约在始端和中间位置的一半处。下面谈谈调整步骤：

1．打开高频头盖子，旋动频率微调旋钮，观察铜心的位置，使它置于电感中间值。目的是在中频调整好以后，频率微调向两侧都有变化的余地。然后，再将频率选择开关置于有电视信号的频道上，将L\(_{1}\)的磁心置于电感量最大位置上，使伴音吸收点向频率低端移动，远离中频曲线。将L2磁心置于接近电感量最大位置，L\(_{3}\)磁心置于接近电感量最小位置，L4磁心置于电感中间位置，目的是使三级参差调谐的三个峰点略为远离，获得一个较宽的中频通带。这样混频器输出的中频信号能够顺利通过。

2．接通电源，调整对比度及音量旋钮，使对比度和音量最大，此时，屏幕上将会出现图象，并有伴音，有时可能信号很弱。然后，调节水平和垂直同步旋钮，使图象尽可能同步。如信号太弱无法观察，可另换一个频道试试，如果还太弱，可将L\(_{3}\)和L2的磁心向电感中间位置旋动，使之出现图象。

3．调整L\(_{3}\)的磁心，使图象黑白之间的反差最强，此时可能清晰度不好。

4．调整L\(_{2}\)的磁心，使清晰度为最好，同时使伴音最强，若出现伴音干扰图象，可暂且不管。当L2磁心向电感量减小的位置移动时，会使黑白对比度增加，但清晰度下降；当L\(_{2}\)磁心向电感量增大位置移动时，清晰度上升，伴音增强，再继续向最大位置移动时，图象呈现浮雕状，伴音严重干扰图象。因此，L2磁心的正确位置，是在清晰度达到最好，并且清晰度不再增加稍前一点的位置上。

5．L\(_{4}\)可以补偿中频特性曲线的中间部分，当调整L4磁心向频率高端移动时，会使中频特性右峰上升，此时对比度增加，清晰度下降；当调整L\(_{4}\)磁心向频率低端移动时，会使中频特性左峰突起，此时对比度下降，同时图象出现重影。因此，调整L4磁心时，应兼顾到对比度和清晰度，使之都较好。

6．调整L\(_{1}\)磁心，使电感量从最大位置逐渐向最小位置移动，一直到伴音干扰图象消失，伴音清楚，且无场频声时为止。当L1磁心向电感量最小位置移动时，会使清晰度下降，并出现拖尾现象，应避免调到此位置上。

7．为了将图象中频（f\(_{5}\)）置于特性曲线斜边的50％处，所以，在上述初步调整的基础上，应重新调整L3。首先，减小对比度，使图象变弱，目的是调动L\(_{3}\)磁心时，图象变化比较明显。接着，调整L3磁心，找到图象对比度最强的一点，记下此点磁心的位置。然后，再调节L\(_{3}\)磁心，向增大电感量的位置移动，并观察图象对比度的变化，随着电感量的增大，对比度将明显下降，直到对比度下降已不明显时，记下此点磁心的位置。最后，将L3磁心置于以上两点中间的位置上。经验证明，此两点一般在磁心旋转1～3圈的范围之内。

8．重复进行4～7各项的调整步骤，使图象清晰度和伴音最佳为止。

9．将频道选择开关置于其它频道上，旋动频率微调，看是否有调节的余地。如果频率微调铜心偏向某一极端，说明统调不好，中频频率有偏差，应重新开始第1项的调整，直到所能接收频道的频率微调都能有调节的余地时为止。在一般情况下，不要轻易变动高频头本振线圈的铜心。如确实无法做到统调，偏差过大，说明高频头原先调整不良，应以低频道为主，将本振铜心略调整一下。

由于装配时元件的排列不同，分布电容也不同，在调整时，如发现线圈电感在某一极端，才能调到所需要的谐振点上，应适当增减线圈的匝数。

只要对各磁心的作用有了充分了解，上述调整并不是很困难的。用信号进行直观调整的通道，若再用扫频仪进行复测，中频的曲线和频率基本都能达到要求。

对于原先是两级直放式的电视机，可以改为两级中放。改为两级中放后，整机的总增益还能提高15～25dB。为了保证中频特性曲线的平坦，电路的调谐数目不应少于三个。

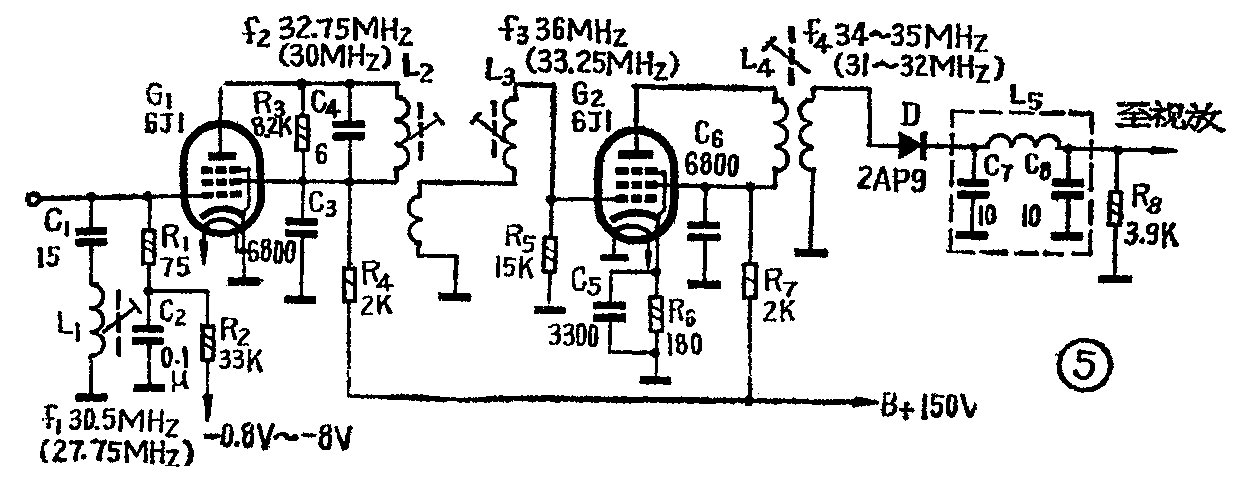

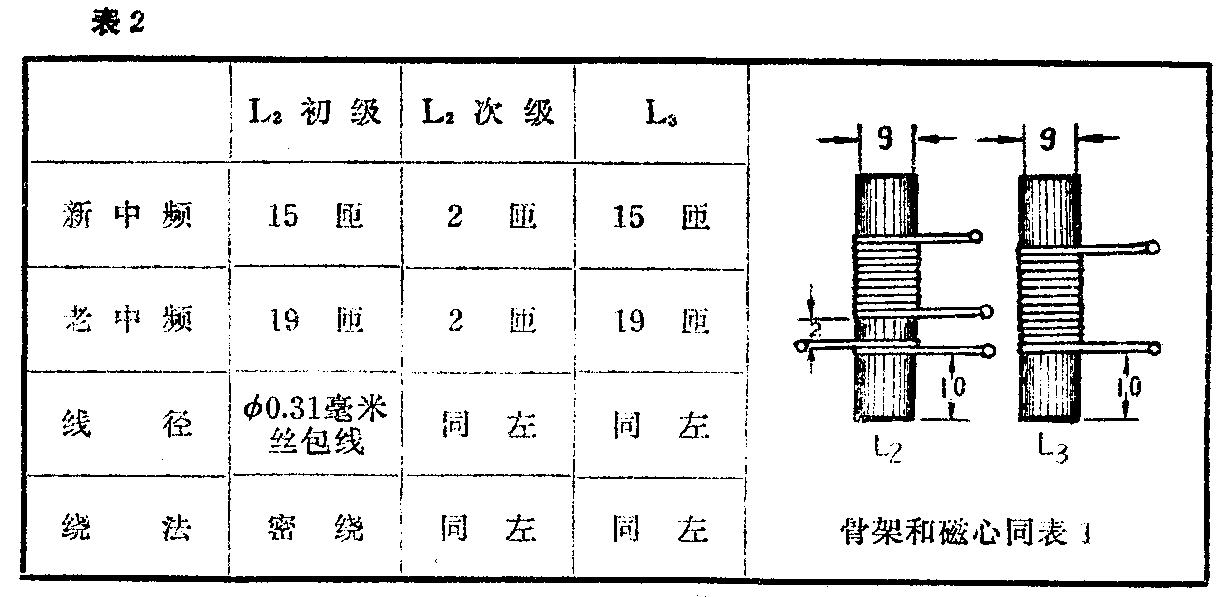

图5是两级三调谐回路的中频放大器，在第一和第二级中放之间，采用双回路。因为，第一级的输出阻抗和第二级的输入阻抗都较高，容易获得尖锐的特性曲线，将这两个回路分别调谐在中放特性曲线的两侧，中间的凹陷仍由末级来补偿。L\(_{2}\)和L3之间的耦合是依靠L\(_{2}\)次级实现的，L2次级和L\(_{3}\)相串联, 目的是为了使中频特性曲线两侧不致过于尖锐，从而使两峰突起，同时，在L2初级和L\(_{3}\)上还并联了R3、R\(_{5}\)两个阻尼电阻。L2和L\(_{3}\)的绕法和数据见表2。L1、L\(_{4}\)、L5与三级通道中相应线圈的绕法和数据相同。调整方法与三级中放式电路相同。（诗卫）
