电视观众都希望收看到高质量的图象。电视屏幕上的重影则是破坏高质量图象的常见现象之一，必须加以消除。
重影的产生
重影、又叫作重象、复影、幻影，就是在电视图象（如人、物、文字等等）旁边又出现一个或一串影子。有时这个影子时隐时现，有时调整电视机，也消除不了。
造成重影的常见原因大致有：
1．周围环境（如建筑物等）对电视信号电波的反射，使电视机接收到的信号电波，不仅有直射波，而且还有反射波。
2．天线与馈线（天线到电视机之间的信号传输线）之间和馈线与电视机之间的匹配不良。

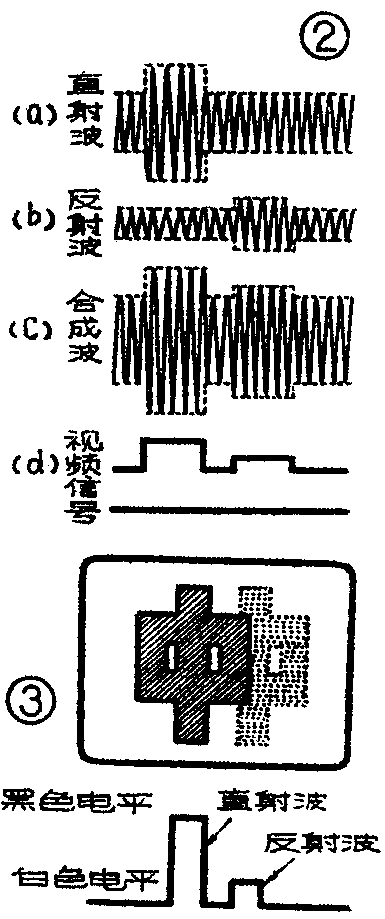

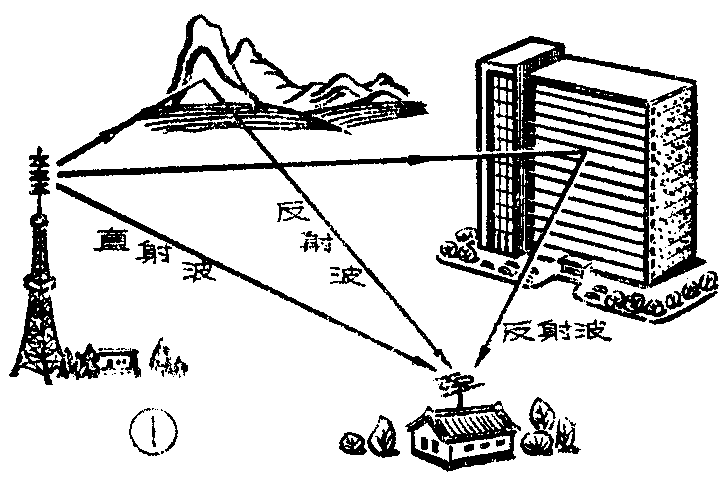

图1中，从电视发射天线辐射出来的电波，一部分是直接辐射到电视机接收天线上的，叫直射波。另一部分是经周围环境里的山、建筑物等的反射，再到达接收天线的叫反射波。这两种电波，所经过的路径不同，到达接收天线的时间也就有先有后，这种情况叫多径接收。图2画出了直射波与反射波，在接收天线里相加的情况，这是在假定只有一个反射波；且直射波与反射波的高频（电视载频）相位相同，并传递着一个方波调制信号。但由于反射波所走的路径长，到达接收天线的时间落后于直射波，而且比直射波弱，所以这两个电波信号相加以后的合成信号如图2（c），即把原来只有一个方波包络的信号，变成了包含有一大一小两个方波的信号。最后经视频检波放大后，加到显象管上的信号如图2（d）所示。这样的信号，在荧光屏上就显示出一浓一淡两个图案，其中浓的是所需要的图象，淡的是重影（图3）。很显然，如果在接收天线里混进了多个反射波信号，就会出现多个重影。

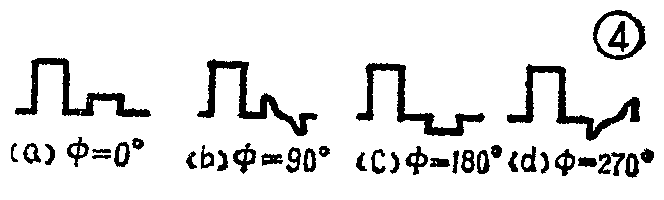

但是，实际上反射波与直射波的之间的相位差，从0°～360°各种情况都可能发生。这时，若仍以方波为调制信号，就会出现三种情况：第一种是直射波与反射波相位差φ是零度左右，即上面已经分析过同相位的情况，如图4（a）。其特点是原图象为黑线条的地方，它所对应的重影部分也是黑线条。第二种情况是直射波与反射波的相位差φ为180°左右，即相位相反，其视频信号如图4（c），这时，图象黑线条部分所对应的重影为白线条。第三种是它们之间的相位差φ接近90°或270°的时候，视频信号如图4（b）及（d），荧光屏上黑白两层重影，但重影的严重程度不及前两种。
重影的轻重程度还与图象的图案类型有关。在反射波的信号强度不变的前提下，当屏幕上出现明亮的线条、文字等反差比较大的图象时，重影就显得特别明显。而当屏幕上出现线条模糊、反差较小的图象时，重影则不易被察觉。所以，在电视变换节目镜头时，对重影会有时隐时现的感觉。

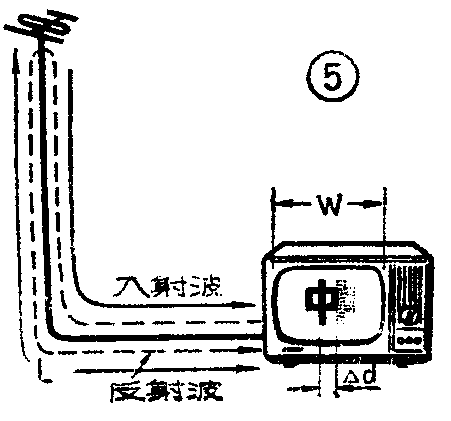

重影产生的第二个原因是天线——馈线——电视机之间不匹配引起的，可用图5来说明。天线接收下来的信号，经馈线传送到电视机，如果馈线和电视机之间匹配不良，就会有一部分电波被反射回去。当反射波传到天线一端时，如果馈线与天线之间也匹配不良，就再次被反射回来，这样来回多次反射，就形成了多个重影。匹配的情况愈差；馈线愈长，重影愈明显。
上述由于电波反射所造成的重影，是出现在图象的右侧。这是因为电子束的扫描运动是由左向右，反射波到达电视机的时间比直射波迟后的原故。

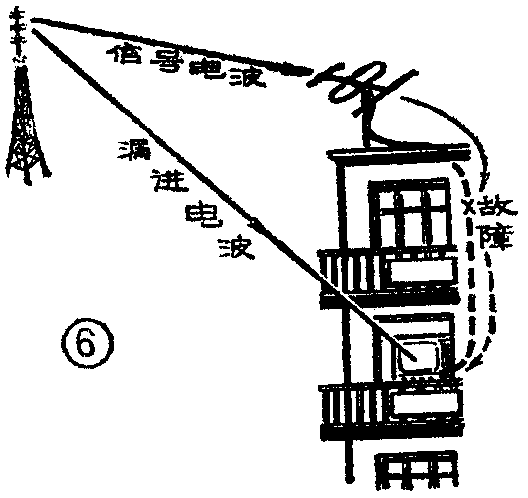

如果电视机离电视台比较近，一部分信号不经天线和馈线，直接窜入电视机如图6，而且窜入电视机的信号，比从天线传到电视机的信号领先到达，这种情况引起的重影是在图象的左侧，但这种原因引起的重影是少见的。
重影的消除
出现重影后，首先分析、区别重影产生的原因，以便采取对策加以消除。
1．区别重影产生原因
对于前面分析的两种情况可以这样区别：
①如果重影出现在右侧时，可先转动天线的方向或挪动其位置，同时观察重影有无变化。若重影随天线的位置或方向有时轻有时重的变化时，就是由于周围环境反射引起的。
②如果重影与天线的位置和方向关系不大，可以考虑为匹配不良引起的，但还可作进一步的分析。因匹配不良造成的重影，根据分析和推导，其重影与图象之间的间隔Δd和天线的馈线长度L之间（见图5）有如下关系：
L=7500K\(\frac{Δd}{W}\)。
式中：W是荧光屏画面宽度，Δd和W的单位都用厘米或毫米，L的单位是米，K是馈线缩短系数（即电波在馈线中传播的波长λ\(_{c}\)与其在真空中传播时的波长λo的比值），对扁馈线取0.84，对于同轴电缆线取0.67。
如果实际情况与计算结果相差很远，则很可能是第一种原因引起的重影。
③还要注意区别重影与通道特性不良造成的镶边问题。由于通道特性不良造成的镶边与天线位置无关；变换频道时，对重影有影响而对镶边无关；重影的间隔Δd有大有小，而镶边的间隔比较小。
区别的方法和手段很多，上述是一些常用的方法，有些情况也难以用简单的方法加以区别，这里就不一一介绍了。
2．消除重影的主要方法
<1>由于周围环境反射引起的重影，可采取以下几个措施：

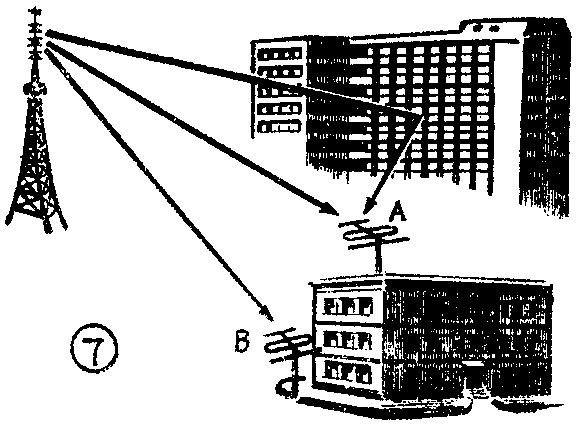

①上下移动天线或前后、左右移动天线，选择受反射波影响最小的天线位置。例如图7中，将天线从A位置移至B位置，能避开反射波。

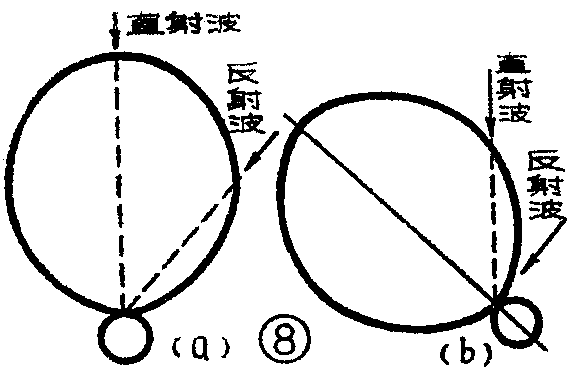

②转动天线的方向，提高进入天线里的直射波成分U\(_{直}\)与反射波成分U反的比值。一般是把天线最大方向（即天线接收能力最强的方向）指向电视台时，其比值（U\(_{直}\)／U反）往往不是很大，如图8（a）。而转动天线使其最小方向对准反射波如图8（b），通常能提高这个比值。但不要单纯追求提高这个比值，否则有可能使直射波衰减太大，造成对比度不足。
③对于来自电视机左侧或右侧的反射波，应尽量选择方向性较强的天线。例如用七单元以上的多单元天线或叠层天线等。
④对来自电视机后方的反射波，可选择前后比（即天线前、后两面，对同一方向、同样强度电波的最大接收增益之比）大的天线。
⑤如果反射波的干扰严重，可采用专用的防重影天线。
<2>因匹配不良引起的重影，主要依靠改善天线与馈线及馈线与电视机之间匹配情况来消除，例如电视机要求75欧天线，就应选用阻抗相同的馈线和天线。
几种防重影天线
由环境反射造成的重影，可考虑选用下面几种防重影性能较好的天线。
1．小型环形天线

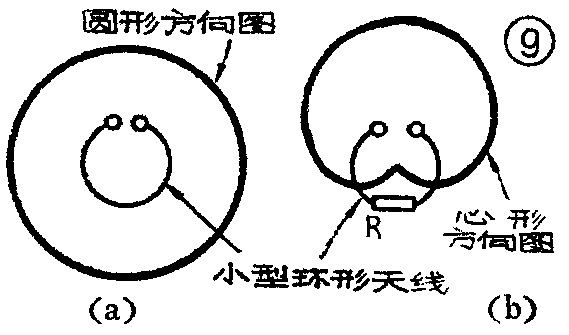

用一段金属管围成一个开口圆环，就是一个最简单的环形天线。当这个圆环的直径比所接收的波长小得多时，它具有近似于一个圆形的方向图（即在相同的条件下，不同方向上的增益图），称它为无方向性天线如图9（a）。若在这个圆环中间串进一只与其辐射阻抗相等的负载电阻（其值在200Ω～400Ω范围内），它的方向图就变成了图9（b）的心形图。

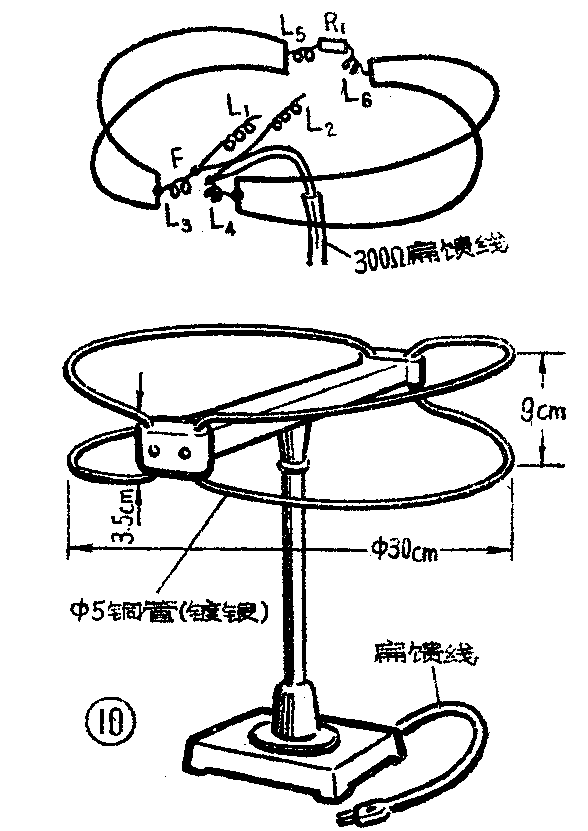

产品环形天线为了实现1～12频道都能用的宽频带特性，结构上还做了一些改进，例如采用双层结构，同时在负载电阻中还加进了电抗元件，其外形尺寸和结构之一如图10所示。
这种天线的特点是体积小，频带宽，前后比大。适合抑制天线后方来的反射波。
2．叠层天线
把两个多单元水平振子天线，水平地叠层组合起来，可以压缩水平面内的方向图。若垂直地组合起来，可以压缩垂直平面内的方向图。如果把这样的多个天线，既水平又垂直地叠层组合起来，就能得到既在水平面内又在垂直面内被压缩了的方向图，如图11（a）。如果反射波主要来自水平面的左侧或右侧，而上方或下方的反射波很小，这时可把图11（a）的四个天线改装成水平排列起来的天线阵，使水平面内获得更尖锐的方向图，可得到更好的防重影效果，如图11（b）。
还有一些较好的天线和接收方式，这里不一一介绍了。（姚珍榕）
