一台收音机，即使它的电气性能很好，但调谐机构出了故障，仍然会影响正常使用。这里，我们向初学者介绍一些收音机的调谐机构以及安装拉线的方法，供修理时参考。
基本结构
目前收音机的调谐机构大致可分为直接调谐式和缓动调谐式两类。
一、直接调谐式

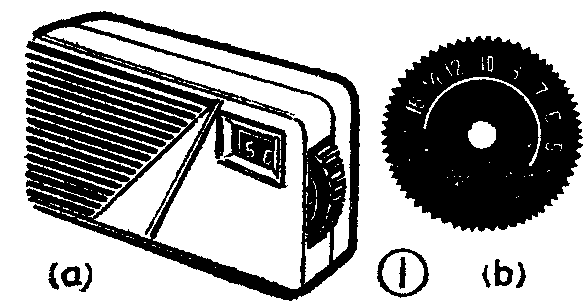

这是最简单的调谐机构，见图1所示。它是将频率刻度圆盘（或者指针盘）的中心与可变电容器转轴柄紧固在一起，这样拨动刻度盘（或者指针盘），可变电容器转轴就转动。采用这种调谐机构的收音机，频率刻度指示不精确。这种直接调谐机构仅适用于一般袖珍式收音机。
二、缓动调谐式

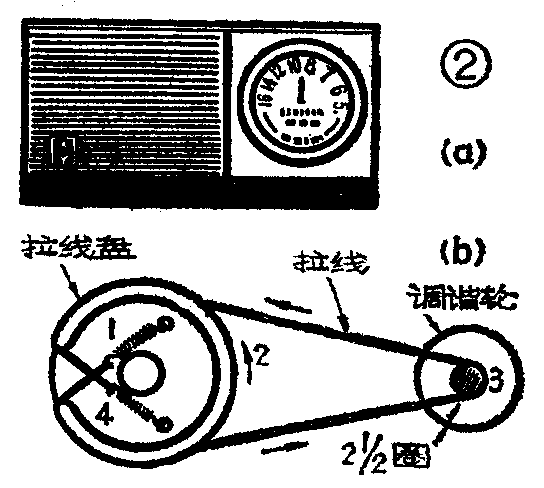

最简单的缓动调谐式结构见图2，它由拉线盘、拉线、调谐轮等组成。当拨动调谐轮时，拉线带动拉线盘旋转，由于可变电容器转轴与拉线盘的中心紧固在一起，可变电容器转轴也跟着旋转。
由于拉线盘的直径大于调谐轮的直径，所以这种调谐结构具有缓动特性。

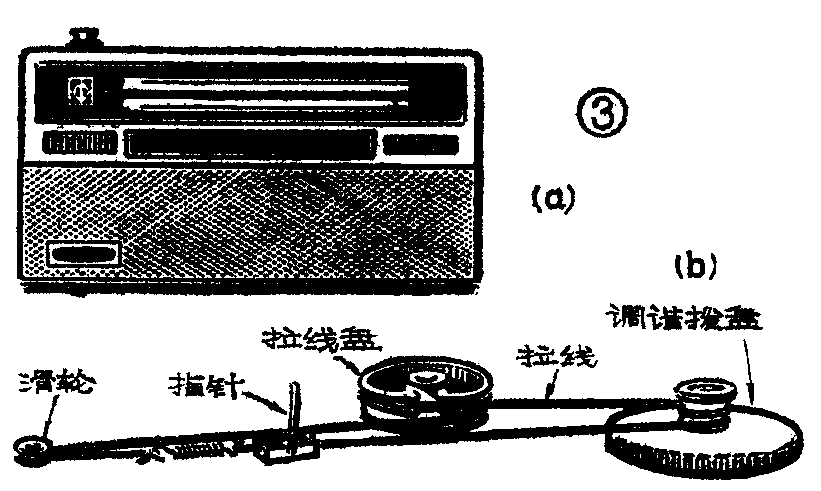

如果收音机面板上频率刻度是横式排列或者竖式排列的，拉线机构中除了调谐轮、拉线、拉线盘、指针外还要加上一个（或几个）小滑轮，以便改变拉线绕行的方向，使指针左、右移动或者上、下移动（见图3）。

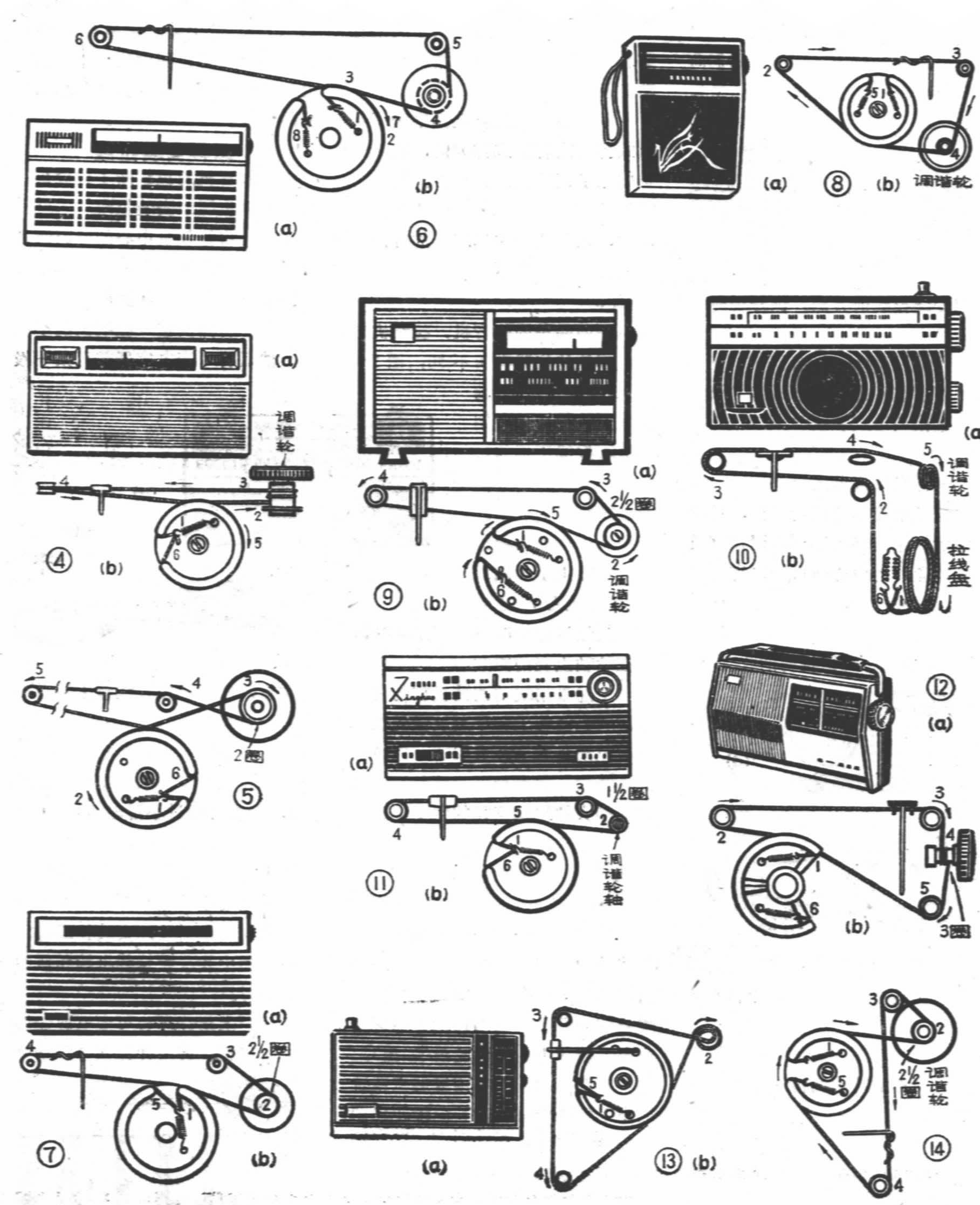

不同品种的收音机，拉线机构中各部件的位置有所不同，图2～图18均为一般缓动式调谐机构，这些图中沿着拉线所标的1、2、3……数字，表示安装拉线时的顺序。有些图中调谐轮或滑轮旁边标上了2圈或2\(\frac{1}{2}\)圈等数字，这表示拉线经过此轮时需要在轮轴上绕的圈数。

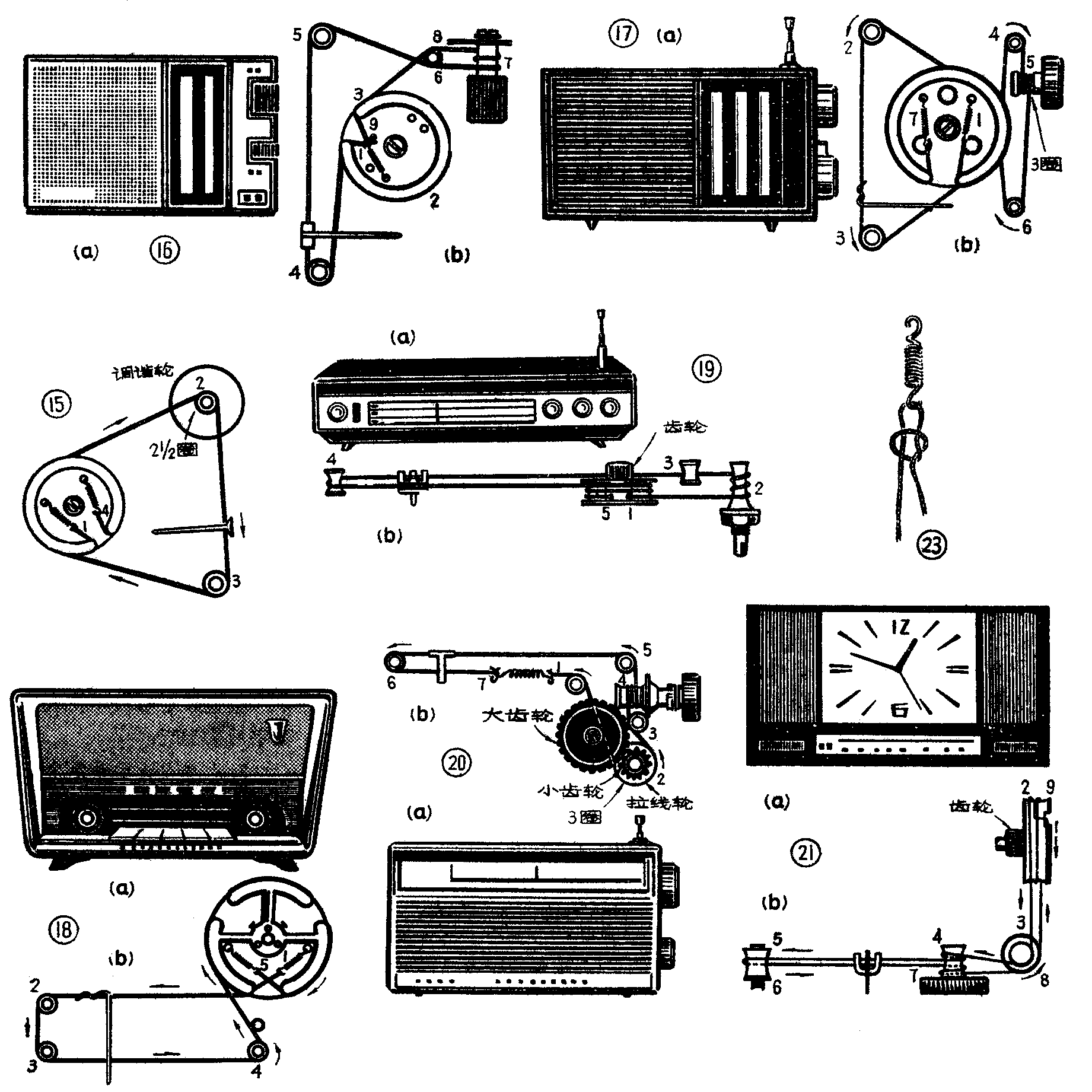

上述采用缓动调谐机构的收音机，它们面板上频率刻度盘的长度是与拉线盘的直径有关的，即拉线盘直径大，频率刻度盘就长。如果在不增大拉线盘直径的情况下，又要把频率刻度加长，那就要采用具有“展宽”措施的调谐机构。常见的有二种：一种是带有“宝塔”轮用拉线传动的；另一种是齿轮和拉线联合传动的。图19、20、21所示的是齿轮和拉线联合传动的具有“展宽”措施的调谐机构（图19、21中可变电容器转柄上的大齿轮没画出）。此种调谐机构的频率刻度展宽系数取决于拉线轮直径与其同轴转动的小齿轮直径之比。

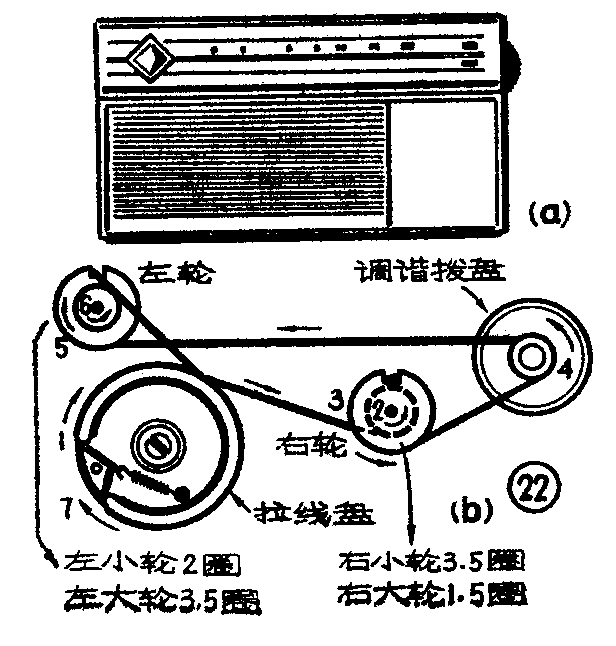

图22所示是用拉线传动的带宝塔轮的调谐机构。“宝塔”轮是由同轴转动的二个直径不同的小轮组成（见图22中的左轮和右轮）。此种调谐机构的频率刻度展宽系数取决于“宝塔轮”中大轮直径与小轮直径的比值。
怎样安装拉线
如收音机的拉线断了或脱落，可按下列步骤来安装拉线。
一、将拉线盘中心的紧固螺丝拧紧。拉线的一端套入一个小弹簧并打个结。打结方法见图23。
二、将弹簧挂入拉线盘的小孔中，然后将可变电容器转至某一极端位置，使拉线在拉线盘上绕\(\frac{1}{4}\)～1圈，然后将拉线通过小滑轮（有的也可以不通过）和调谐轮轴（拉线在调谐轮轴上按要求绕上一定的圈数），接着再经过小滑轮（也可没有），最后绕向拉线盘，将拉线末端连上另一个小弹簧，并将弹簧挂在拉线盘的小孔上。有些收音机的拉线机构复杂一些，安装拉线时，可在附图中找一种拉线机构相似的作为参考。
三、上指针。将可变电容器调至中间位置，将指针挂在与频率刻度对应的那段拉线的中部，然后拨动调谐轮校正一下，使指针行程的始、终两端正好处于频率刻度的两端。有时指针指示在刻度的高端，而实际收到的是低端电台的广播，这多半是拉线绕行的方向反了或是指针在拉线上的位置不对。
如果收音机的拉线已损坏，那就要另准备一条拉线，它的长度可参考原来拉线长度并适当留长一些。
电子管收音机和台式半导体收音机采用空气介质可变电容器，因此多用二胡上的子弦作拉线；而便携式和袖珍式收音机采用小型密封固体介质可变电容器，多用尼龙丝或卡普龙作拉线。拉线的直径取0.5～0.8毫米为宜。对于多股尼龙丝需要切断时可用火柴、烙铁烧断，不要使用剪刀，以防松脱。（闻声）
