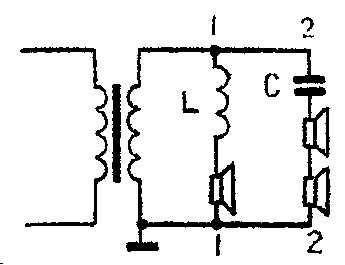

1．某电子管收音机的扬声器电路如左下图，线圈L、电容C有什么作用？

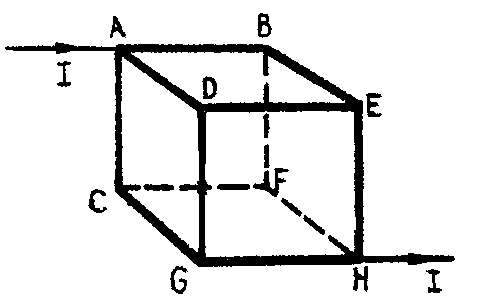

2．右下图中所示的立方体框架每边电阻为r，你能算出A、H点的等效电阻R\(_{AH}\)吗？
上期‘想想看’答案
1.2BG\(_{8}\)处于深度饱和状态。从图中可见，2BG9的发射极对地电位V\(_{e}\)=0。测VA=2.1伏，集电极回路3R\(_{33}\)电阻上压降应为12-2.1=9.9伏，IC=9.9／10=0.99(mA），电阻3R\(_{34}\)上的压降U3R34=9.9×2／10=1.98伏，所以U\(_{ce}\)=0.12伏。在2BG9的基极回路里，12伏电源经3R\(_{37}\)降压后，使发射结处于正向偏置，因是硅管，发射结压降约为0.7伏左右，可见2BG9的基极电位既高于发射极电位又高于集电极电位，所以2BG\(_{9}\)处于饱和状态。
为判断2BG\(_{9}\)的饱和深度，我们可粗略地估算出Ib≈（12—0.7）／5.1=2.2（mA），而集电极电流I\(_{c}\)=0.99（mA）。当Ib=I\(_{c}\)／hFE时，管子处于临界饱和状态，现在I\(_{b}\)＞＞Ic，所以2BG\(_{9}\)处于深度饱和状态。
当有正常信号而无干扰信号时，由于从预视放级过来的信号是正极性电视信号（同步头向下），使管子的饱和深度变浅，趋于临界饱和。当大幅度的负脉冲干扰信号进来时，使2BG\(_{9}\)进入截止工作状态，A点电位突升，从而阻止干扰脉冲信号通过。（张连春）
2．关于某电视机场振荡电路的两个问题：

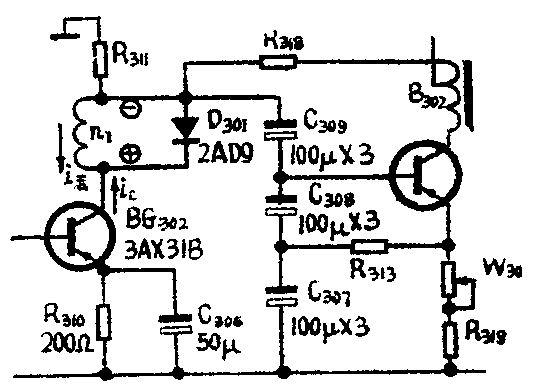

①脉冲变压器初级线圈n\(_{1}\)上的感应电动势的方向应根据楞次定律来判断。刚接通电源时，BG302的基极有了电流，集电极也有了电流i\(_{c}\)， ic方向如图所示，i\(_{c}\)从无到有是增加的，根据楞次定律可知，感应电动势的方向总是反对原来磁场的变化的，也就是说，线圈中的感应电动势总是力图阻止感生它的电流发生变化。ic增加，n\(_{1}\)中的感生电流i感应力图阻止i\(_{c}\)增加，所以i感与i\(_{c}\)方向相反。线圈中由于有了感应电动势，就相当于一个电源，在电源内部，电动势与电流方向是一致的，都是由“-”到“＋”，所以在n1绕组上，感应电动势的方向为上“-”下“+”。
②图中C\(_{3}\)07、C308、C\(_{3}\)09和R311组成锯齿波形成电路，这种RC电路形成的锯齿波存在着指数性失真，经它们输出的波形在正程中间部分有下凹现象。而场输出级为了弥补扼流圈耦合造成的失真，又要求在它的输入端输入一个正程中间部分有凸上的预失真的负锯齿波。为此，本电路采用了两路积分校正电路，一路是R\(_{313}\)和C307组成的积分电路；另一路是由R\(_{318}\)、C307、C\(_{3}\)08、C309组成的积分电路。积分校正的结果，使场输出级的基极得到一个合乎要求的正程中间上凸的预失真负锯齿波。
另外，由于 C\(_{3}\)07、C308、C\(_{3}\)09是分别由三个电容并联后再串联的，所以也提高了电路的稳定性和可靠性。（张连春）
