我们制作的自来水龙头自动开闭装置，是一个控制水龙头的自动开关。当洗手时，只要把手伸向水龙头，水就自动流下；当手离开水龙头后，水流又自动停止。把这种装置用在公共场所、医院，可以防止病菌的传染，也可节约用水。

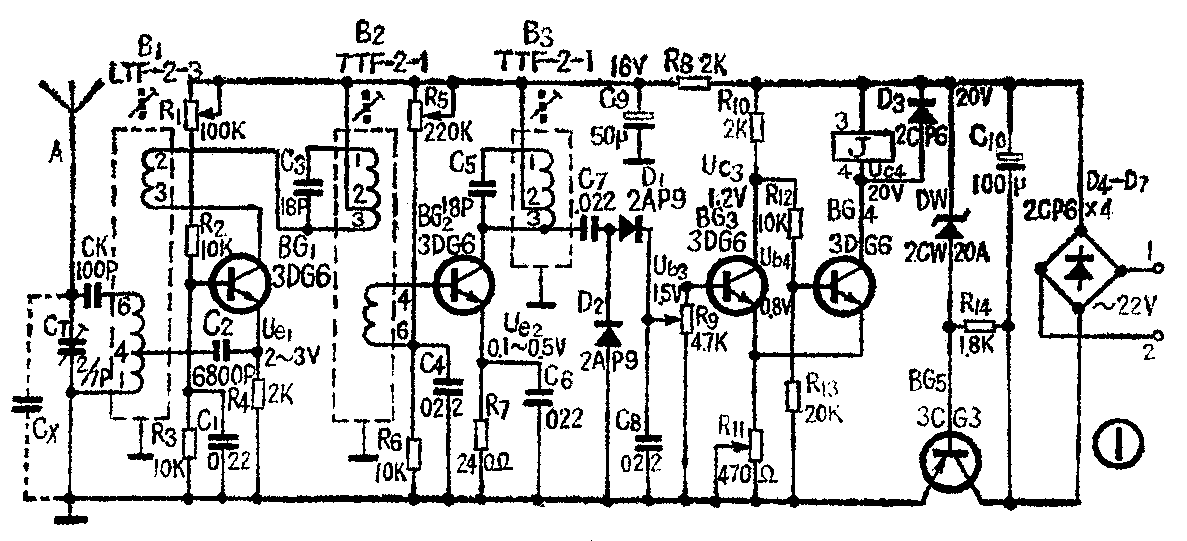

自动开闭装置线路见图1。它是由高频振荡器、调谐放大器、倍压检波、射极耦合双稳电路及稳压电源等部分组成。
BG\(_{1}\)1、C\(_{T}\)等组成高频振荡器，振荡频率f=3～5兆赫（一般选f=3.5兆赫）。振荡信号通过B2耦合到BG\(_{2}\)的基极进行选频放大，放大后的振荡信号经二极管D1、D\(_{2}\)倍压检波，检波后直流信号电压加在BG3的基极。BG\(_{3}\)、BG4组成射极耦合双稳态电路，直流信号电压触发BG\(_{3}\)使其导通，促使BG4截止，继电器J处于释放状态。继电器的常开触点把电磁阀绕组的电源断开，阀心不动作，把水龙头进水口堵住，水不流下。当人体（或其它金属物体）靠近天线时，相当于在振荡回路两端并联了一个电容C\(_{x}\)（Cx为人体与地间存在的分布电容），增大了振荡回路的电容，降低了振荡回路的振荡频率，由于B\(_{2}\)、C3\(_{3}\)、C5两个调谐回路对新的振荡频率信号处于失谐状态，使BG\(_{3}\)输出的振荡信号大大减弱，检波后的直流信号电压变小，于是BG3由导通变为截止，而BG\(_{4}\)则由截止变为导通，并且很快进入饱和，继电器吸合，触点把电磁阀绕组的电源接通，阀心动作，水流下。当人们洗手离开时，电路复原，水流停止。
这个电路对元器件无特殊要求，各管的放大倍数β\(_{1}\)≥100、β2≥60、BV\(_{ceo}\)＞20伏。β3≥100、β\(_{4}\)≥60、β5＞100 BV\(_{ceo}\)＞30。C2用金属膜介质电容，C\(_{T}\)用瓷介半可变电容，要求它的动、定片配合较紧。Ck、C\(_{3}\)、C5用云母电容，C\(_{1}\)、C4、C\(_{6}\)用瓷片电容。电阻R4的大小对BG\(_{1}\)的工作状态影响很大，注意它的取值，一般取2千欧。B1是收音机用的小型振荡线圈LTF—2—3。B\(_{2}\)3用TTF—2—1中频变压器，磁心、磁帽换用电视机中的高频磁心、磁帽，用线径为0.08的高强度漆包线在高频磁心上重绕，绕的圈数仍同TTF—2—1。继电器用JRX—13F、JR—4，绕组电阻为1～2千欧。R\(_{1}\)0的阻值应同J的内阻相同。天线宜用单股导线，线径为1～2毫米。电磁阀的线圈用线径为0.25毫米的高强度漆包线绕450O匝。本装置用的电磁阀是自制的吸力大于4公斤。其它任何适用水阀只要吸力大于4公斤都可代用。
线路印制板见图2（1:1）。调试前应检查元器件的安装及线路焊接是否正确。然后把微调电阻R\(_{1}\)、R5、R\(_{9}\)调在阻值最大位置，R11调在最小位置。接通电源，电源电压应为20伏左右。调试时先从振荡级开始依次逐级调整，各级静态工作点已标在图1中（各工作电压仅供参考，调试中应以反应最灵敏为最佳值）。为了判断BG\(_{1}\)是否起振，可用万用表R4两端电压，用手直接碰天线，若R\(_{4}\)两端电压显著下降，说明起振，然后一边用手来回靠近天线。一边调节R1\(_{1}\)磁帽，使R4两端电压幅值下降最大，一般变化范围为0.1～0.3伏左右。接着调选频级，一边调节R\(_{5}\)2的磁帽，一边测量R\(_{7}\)上的电压。使其幅值变化最大，一般为0.01～0.05伏左右。最后调节R9\(_{3}\)，使BG3处于临界导通、BG\(_{4}\)截止，继电器释放。下面再仔细调节B1\(_{2}\)组成的两个选频回路的谐振点。为了比较迅速地找出谐振点，我们通过调节B1的电感量来跟踪B\(_{2}\)3的谐振点。调节时，先把B\(_{2}\)3的磁帽固定在粗调位置，调节B\(_{1}\)磁帽使继电器动作，再把B1磁帽慢慢退出，让继电器处于临界释放状态，用手掌靠近天线，这时R\(_{9}\)两端电压应下降，继电器动作，若不是这样说明跟踪点没调准，可稍微改变B2\(_{3}\)的磁帽位置或调整R1、R\(_{5}\)、R9的位置，再调节B\(_{1}\)磁帽直至反应灵敏为止。由于各级工作点互相有一定牵制，需要反复耐心调试。调试到最佳点时，应当是人体靠近天线一定距离，继电器就动作，人体一离开天线，继电器就释放。调节R9可改变灵敏度，调节R\(_{11}\)可改变射耦双稳线路的回差，以防人体尚未接近感应距离时，继电器抖动。如果回差的调节不能消除这种抖动，可在继电器两端并联一只10微法／25伏的电容。在调试中若出现手靠近天线时继电器释放、而离开时继电器吸合的现象时，可把B1磁帽旋进去一点或增大C\(_{T}\)，以降低振荡频率。
实际安装方法见图3。线路部分用一小盒装好后安装在水斗的侧面，天线直接焊在印刷板上，把引出的天线安置在水斗的卷边里面。把电源变压器、电磁阀绕组的电源接线、继电器触点均放在控制箱里，控制箱可固定在墙上。安装时一定要注意线路板与地、墙、金属物的绝缘，天线安装位置与地、墙或其它金属物的距离要大于人体与天线的感应距离，否则环境对天线干扰大，易引起继电器误动作，没人洗手时水会流下。一般我们在调试线路板时就把C\(_{T}\)选在最大容量位置，到现场安装时只要改变R9、C\(_{T}\)的值，就可使继电器动作准确无误。（上海市卢湾区清洁管理站）
