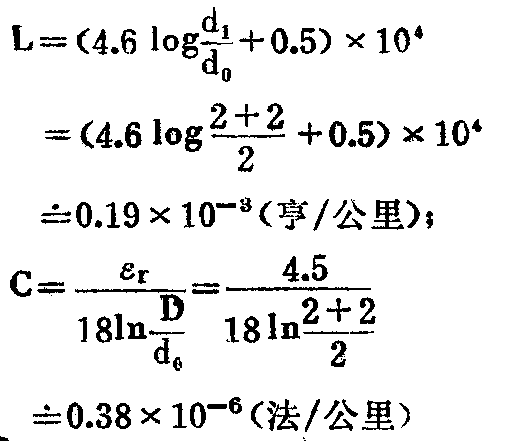

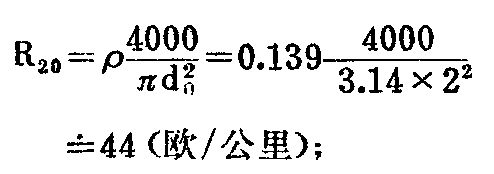

例如：一条2.0的单铁线架空明线，在频率为1000赫时的各项参数是：电容C为0.0619×10\(^{－7}\)法／公里，电感L为7.82×10-3亨／公里，特性阻抗为1370欧，相角为-22.8°，β为0.0219奈／公里。若将这条单铁线用聚氯乙烯作外皮（厚1毫米），然后埋入地下1米深处，设环境温度为20℃，则在1000赫时各项参数的计算结果如下：
根据表2（见上期）可知，
X=0.0447d\(_{0}\)\(\sqrt{f}\)=0.0447×21000≈2.8

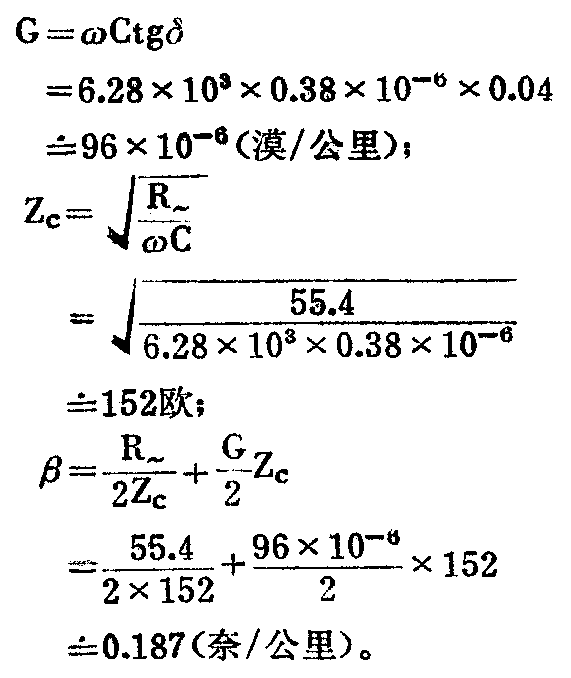

在频率为1000赫时，对聚氯乙烯来说tgδ≈0.04（根据表4推算)，所以电导为：
分析一下架空明线和地下线的参数可以看出，在同样导线的情况下，地下线的衰耗要大大超过明线，因此传输距离也就大大缩短了。此外，通过实验和分析，还可以看到地下线有如下几个特点：
1．线路的输入阻抗Z\(_{in}\)随频率升高而降低，到音频段的中、高频范围后，输入阻抗变化就不大了。我们曾对直径为1.76毫米的双芯铝线做过试验，该线用聚乙烯绝缘、聚氯乙烯护套，线路长3公里，终端接上等于线路特性阻抗的负载电阻（216欧），输入阻抗随频率的变化规律见表5（见上期）。
2．长距离（15公里以上）线路输入阻抗随终端负载的变化改变不大。比如，有一路直径为1.76毫米的单铝芯聚乙烯绝缘、聚氯乙烯护套线（埋二根，间距约10厘米），线长20.5公里，实验数据见表6。
3．随着线路延长和频率的升高，线路衰耗也相应增大。
4．终端接感性实际负载，其频率响应比接纯电阻负载好。
地下线的传输距离
一、县广播站——公社广播放大站节目信号线的传输距离。
掌握地下线长距离传输规律和容许使用长度，是规划县至公社广播传输网路的重要依据。如果县广播站扩音机有足够的余量，能满足频率升高时线路输入功率增大的要求，我们就可以只从线路终端的频响效果来考虑传输距离。对于节目信号线来说，传输效率的高低不是主要矛盾，要考虑的首先是频率响应问题。所以，可以依此来确定线路的使用长度。

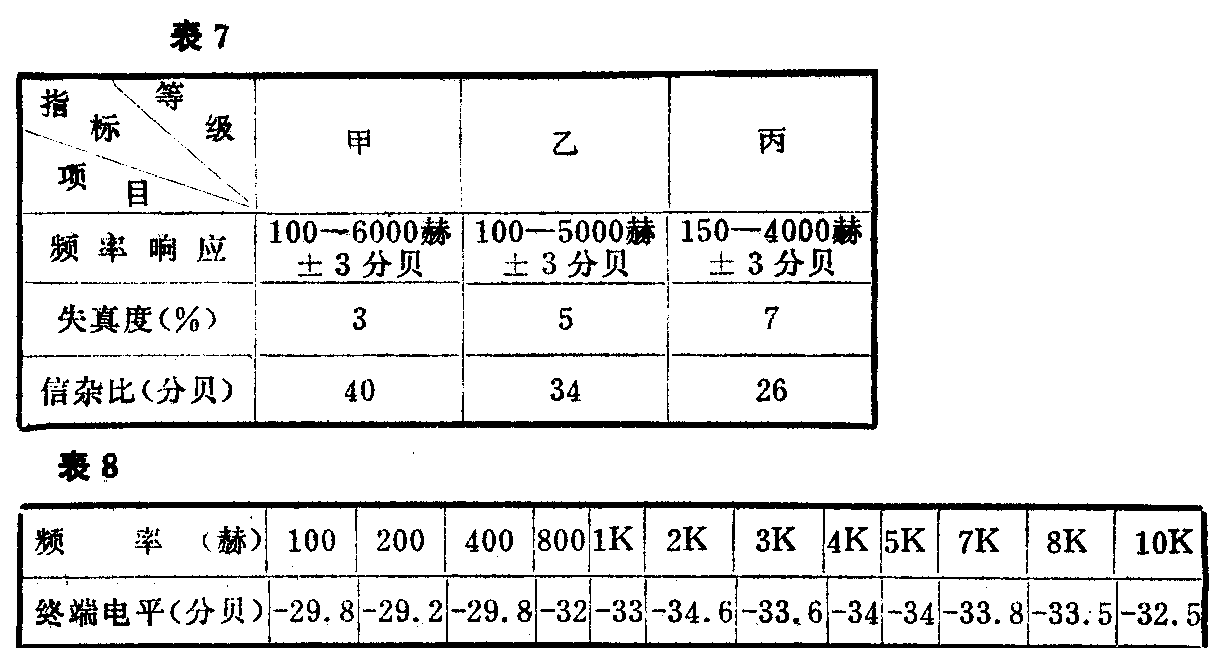

在《农村有线广播技术标准和技术管理规程》中，对县站到公社放大站节目信号线的指标要求见表7，埋设地下线传输节目信号也应符合表7的要求。如果使用聚乙烯绝缘、聚氯乙烯护套的双芯铝线回路传送节目信号，并且埋设时严格按照施工要求，则按甲级以上指标要求，对其传输距离可作如下考虑：
1．不加任何补偿措施，其传输距离可达到20～25公里。
例如，我们曾测试一条20.5公里直径为1.76毫米的铝芯双线线路，导线用聚乙烯（厚0.6毫米）绝缘，用聚氯乙烯护套（厚0.8～1毫米）。线对地绝缘电阻均为8兆欧（每公里为164兆欧），线对线绝缘电阻为10兆欧（每公里205兆欧）；频率在200赫时特性阻抗Z\(_{C}\)为489欧，频率在1000赫时ZC为229欧，频率在5000赫时Z\(_{C}\)为160欧。经测试其频率响应看出：当终端接230欧负载电阻时，在1000～5000赫范围内频率畸变为2.87分贝，即每公里频率畸变为2.87／20.5=0.14（分贝）。则按频率畸变不超过3分贝的指标要求，传输距离为L=\(\frac{b}{B}\)=3;0.14=21.4（公里），式中L代表传输距离（公里）；b代表频率指标要求（分贝）；B代表每公里频率畸变数（分贝）。利用同样的分析和计算方法，可求出终端接200欧负载电阻时，传输距离为22.7公里；终端接160欧负载电阻时，传输距离为30公里。对于信杂比来说，我们在线路终端实测杂音电压为40～30毫伏，经过1:1隔离变压器后是1.1毫伏。所以，只要变压器次级信号电压超过100毫伏，其信杂比就能满足40分贝以上的要求。这在实际上是完全不成问题的。
2．在终端适当加设补偿网路，其传输距离可达到40公里。
我们试验了一条42公里长的线路，在终端接上广东广播器材厂生产的JZ5—12B型前置增音机，将增音机的频响提升旋钮放在高频提升位置，然后接到扩音机主机（负载），所测得的频响数据如表8。
从表8可看出其频率响应在±3分贝要求之内，因此适当采取一些措施，传送距离就能达到40公里以上。
3．若传输距离需要60公里，则可设计一个具有频率补偿的负阻抗中间放大器，将该装置放在适当位置（如沿途的公社放大站内），估计也可满足要求。
总之，经过正确施工和良好维护的铝芯聚乙烯绝缘、聚氯乙烯护套的地下线双线回路，一般能满足县广播站至公社放大站节目信号传输的要求。
二、功率馈送线的传输距离
对于地下线功率馈送线来说，一般也是要求始端与终端电压之比不大于1.41倍，即线路传输效率不低于50％。频响最低要求为150赫～4000赫范围内不均匀度±3分贝。
功率馈送线一般距离较短，对双线回路来说主要矛盾是传输效率问题，频响已降到次要位置。尤其是采用聚乙烯绝缘层的铝芯线。其距离在10公里以内，频率为100赫～6000赫范围时，不均匀度只有±1分贝；距离在15公里以内，频率在100赫～8000赫范围时，不均匀度为±3分贝，从频率畸变要求来说，它是完全能满足指标要求的。所以，我们考虑功率馈送线，主要是看效率如何。单线回路频率特性很差，因此规划传输距离时又必须考虑频率响应指标。

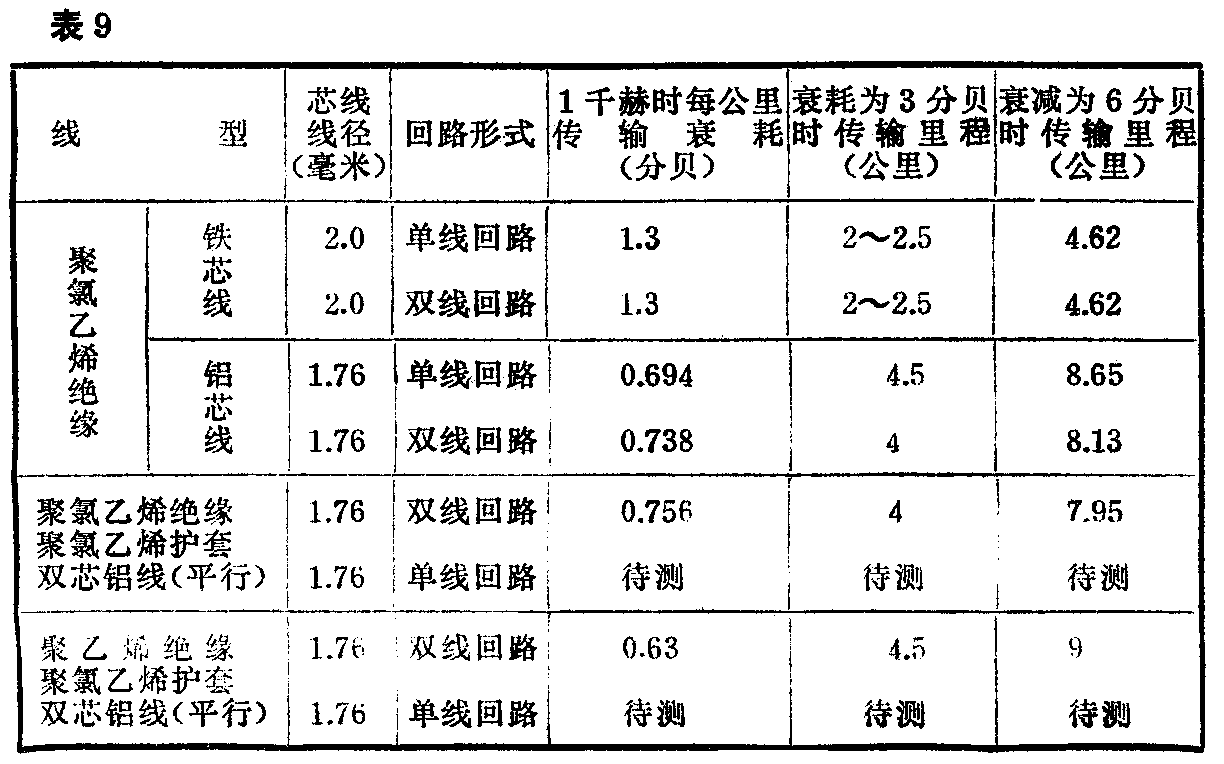

根据计算和实际测试情况来看，目前做功率馈送线的地下线，还只能在较短距离内（约5公里左右）使用。其传输里程见表9。
从表9来看，直径为1.76毫米的铝芯线作为功率馈送线，在衰耗要求为3分贝时，其容许使用长度在比较好的情况下只有5公里；如果衰耗要求为6分贝，芯线线径1.76毫米以上的铝芯线的传输里程也只能达到8～10公里；直径为2.0毫米的铁芯线只能传送4公里，远远不能满足公社放大站的馈送距离要求。因此，关于这方面的情况，尚待进一步研究和试验。
三、村内用户地下线
村内地下线的传输性能应与节目信号线和功率馈送线要求一致，其频响特性和传输效率仍然要按技术规程所规定的要求：在100赫到5000赫范围内不均匀度仍然要求±3分贝，始端电压与终端电压衰耗比不大于1.41倍（3分贝），这样就能使全村喇叭响度均匀，声音好听。
村内线长度一般不超过2公里，无论是铁芯或铝芯的聚氯乙烯绝缘线均能符合要求。从试验来看，使用芯线线经1.6～1.8毫米铁芯聚氯乙烯绝缘线，既能满足电气指标要求，又有较高的机械强度，成本也低。这里强调的是线的绝缘必须在10兆欧／公里以上，作绝缘的塑料不能使用再生塑料。
地下线的传输方式
1．节目信号线
节目信号线所需传送功率不大，因此在建网程式上可采用沿途串接的方式，这样能节省投资。单线回路易受干扰，埋入地下后并不能解决串扰问题。有的广播单线回路受电力线的影响，感应电压达几十伏；有的线路受其它广播线、电话线串音干扰很大。同时，用单线传输频率响应也较差。为了提高抗杂散干扰的能力，改善频响特性，节目信号线应采用双线传输。
节目信号线在传输过程中，如遇中途搭挂应采用高阻配接。在终端所接的负载阻抗，最好等于频率为5000赫时线路的特性阻抗，这样做可大大改善频率响应特性。
节目信号线采用音频形式传送时，发送电压在30～60伏范围内为宜。也可以采用载波形式传送。
2．功率馈送线
从使用管理和配接计算角度来看，以集中辐射程式为好；从投资来看，以沿途不均匀搭挂的程式比较节约。究竟使用哪一种程式要因地制宜地选择。馈送线可以单线传输或双线传输。馈送电压的高低应根据线路负荷的轻重合理选择，一般不应超过240伏。
线材的选择
1．芯线。一般采用材料有铝、铁、铜。铁线导磁率很大（约140），交流电阻随频率的上升而迅速增加（集肤效应严重），这就使地下线的衰耗随频率上升而迅速增加；铝的导磁率很小（约为1），和铁线比较起来它的集肤效应就小得多，因此铝线的直流电阻与交流电阻均比铁线小，线路的衰耗比铁线小，频率响应也比铁线好；铜线的电气性能比铁线和铝线都好，但是价格高。考虑到上面一些情况，县至公社的节目信号线一般采用铝芯为宜。公社以下网路，因用线量大，可考虑铝心和铁心同时使用。根据我们试验情况来看，直径为1.6毫米以上的铁芯单层聚氯乙烯绝缘线，其绝缘在10兆欧／公里时，完全能满足农村广播网大队以下作用户线要求，其质量指标优于村内架空明线，但绝缘层一定要用新塑料，不能用再生塑料。
2．对于绝缘材料，主要应考虑其绝缘质量。节目信号线应用聚乙烯作绝缘。护套层除考虑绝缘质量外，还应考虑机械强度和抗腐蚀性，因此用聚氯乙烯比较好。绝缘层和护套层的厚度应从绝缘和减小线路电容来考虑，但也要考虑其经济指标。
节目信号线和功率馈送线线料外皮要采用双层结构，特别是信号线，这样做能使导线的机械强度、绝缘性能、防水、防腐蚀性能更好，更能保证传输质量。聚氯乙烯作绝缘无护套的铝芯线和聚乙烯绝缘、聚氯乙烯护套的铁芯线，由于高频衰耗大，在100赫～5000赫范围内频率畸变很大，不宜作较长距离（8公里以上）信号传输线。聚乙烯绝缘无护套的铝芯线，虽有良好的电气性能，但机械强度差，也不宜作长距离传输线用。

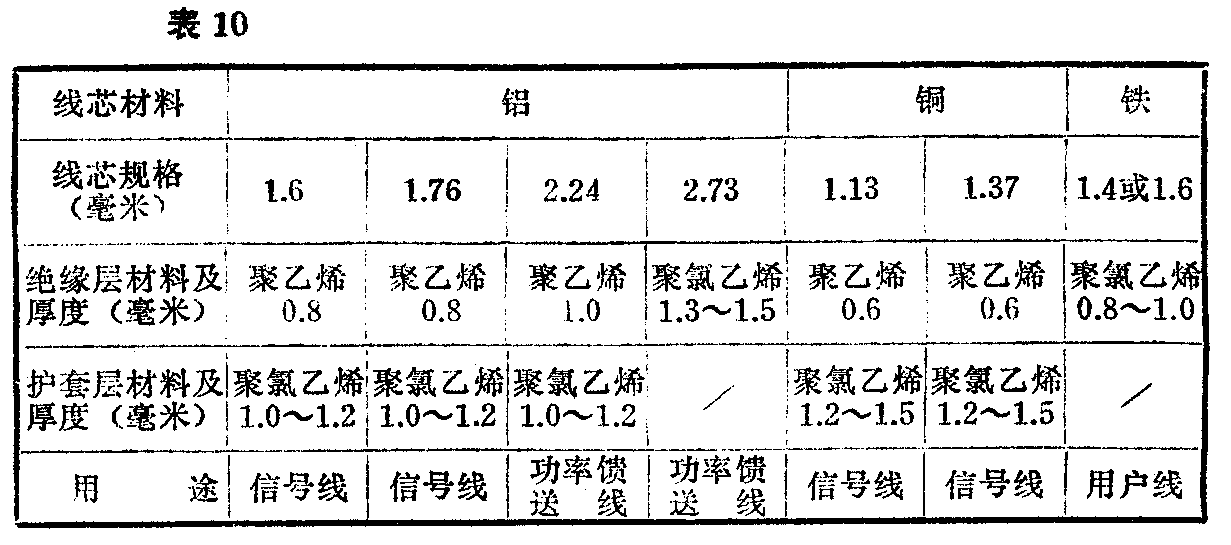

在结构形式上采用单芯或双芯平行线均可。线料长度最好每盘1千米以上，最短不小于500米。线料的选择可参考表10。（狄波初）
