在电视机中，影响行扫描频率稳定的因素很多，如果行频不稳定，电视机将不能正常收看。下面谈谈按本刊1975年第2期刊登的《23厘米混合式扫描电路》制成的电视机行扫描电路遇到的实际问题和解决的方法，供业余制作者参考。

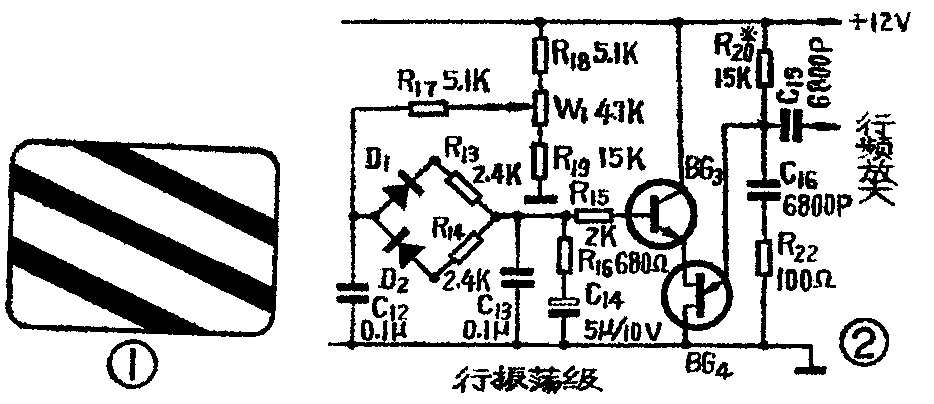

这台电视机制成后，收看图象和伴音的效果均还满意。但收看一个多小时后，屏幕就出现了向右方下斜的黑带子（如图1），这时就需不断地将行频电位器向一个方向调整。收看两个多小时，行频电位器几乎调整在最大的位置上了。时间再长，行频电位器已不能使正确的振荡频率落于它的可调范围以内，这时屏幕乱成花纹。经检查电源部分、高频头、通道部分均正常。从屏幕上反映的现象来看，是属于行频升高造成的故障。经分析，行频升高的主要原因是随着收看时间的延长，机内温度增高造成的。由于本机是用单结晶体管组成行振荡器（见图2），其振荡频率是由单结管射极峰点电压V\(_{P}\)（VP=ηV\(_{B}\)＋VD）和所接电容C\(_{16}\)、C15及电阻R\(_{2}\)0决定的。式中η是单结管的分压比，VB是单结管第二与第一基极间正向偏压，V\(_{D}\)为单结管发射极与基极间的正向压降（约0.7伏）。经试验R20、η、V\(_{B}\)随温度升高对频率的影响较小，但是VD随温度升高而降低，使V\(_{P}\)也随之减小，这样就使C16、C\(_{15}\)充电至VP的时间提前，这是行频升高的主要原因。
针对以上原因，在不增加温度补偿元件的条件下，将单结管的安装位置改放到远离各热源（行输出管、电源等）集聚的地方后，试看结果都是在即将结束电视广播时，才要调整行频电位器一、两次，说明以上改进是有效果的。为了使电视机在全部收看过程中不再调整，需要进一步在决定行频的元件C\(_{16}\)和C15上找原因。C\(_{16}\)和C15原来用的是CBL型聚苯乙烯电容器，这种电容器随着机内温度升高，电容量要降低30％左右。由于电容量降低，就使行频升高。利用云母、纸介质电容器具有正温度系数的特性，不仅适合于此电路的需要，而且对于频率的升高有一定的补偿作用，所以把C\(_{15}\)换成一只同容量的CZM型纸介电容器、C16换成一只同容量的CY型云母电容器。为保证电视机长时间的稳定工作，还把整机底盘架起，使它同机壳有20毫米的距离，同时加大机壳后盖的通风孔，增加了空气循环。经以上改进后，用电视方格发生器发出的信号，调整行频电位器使屏幕上出现正确图象后，连续工作了五个多小时屏幕图象再没有发生变化。从此以后，每次收看都不用调整行频电位器了。（工人 王玉企）
