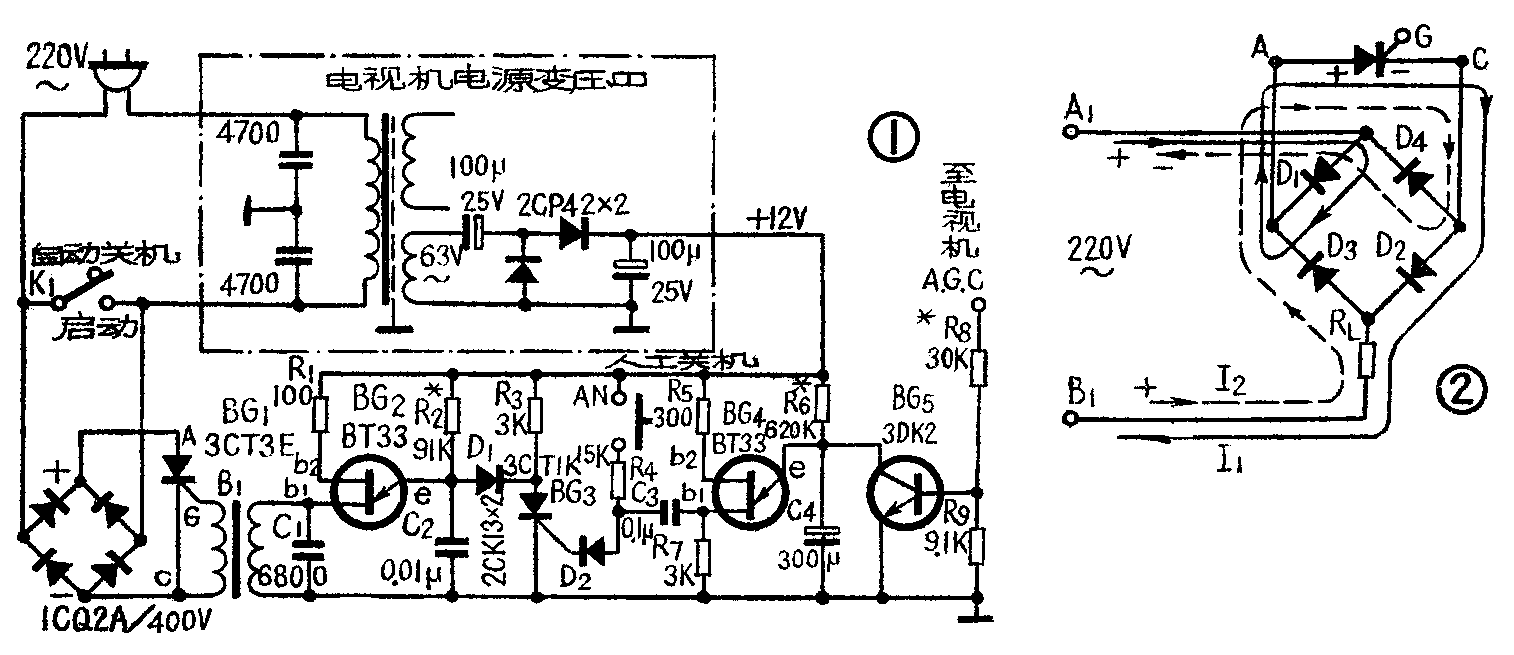

电视机采用自动关机装置后，就不需要专人管理，只要在打开电视机后，将开关K\(_{1}\)放在自动关机位置，就能够在电视发射台停播节目后自动关掉电源，这对工矿企业等集体单位使用电视机带来很大的方便。现介绍一种电视机的自动关机电路，如图1所示。此电路具有电路简单、省电（总电流约10mA）、容易制作、使用方便等优点。
本电路由交流电子开关、脉冲振荡器、延迟振荡器及控制管四部分组成。当接通电源开关K\(_{1}\)时，脉冲振荡器BG2开始振荡，产生约20KHz的触发脉冲，经变压器B\(_{1}\)耦合，去触发可控硅BG1，从而打通交流电子开关，接通电视机的电源。然后，将K\(_{1}\)放在自动关机位置，这样电子开关就代替了电源开关，使电视机和自动关机电路都处在正常工作状态。当电视节目停播后，自动增益控制（A、G、C）电压显著减小，使控制管BG5截止。此时，＋12伏电压通过R\(_{6}\)对C4充电，延迟振荡器BG\(_{4}\)开始工作。约五分钟后，BG4第一基极b\(_{1}\)上产生的触发脉冲通过C3、D\(_{2}\)加到可控硅BG3 的G极上，使BG\(_{3}\)导通。电流流过R2、D\(_{1}\)、BG3到地，短路了C\(_{2}\)，使脉冲振荡器BG2停振。此时，由于可控硅BG\(_{1}\)失去了触发脉冲而截止，这样交流电子开关被关断，从而切断了电视机的总电源，实现了自动关机。如果需要人工关机时，将按钮开关AN按一下即可。各部分的工作原理如下：
1．交流电子开关：
交流电子开关由桥式整流器（1CQ2A／400V）和可控硅（3CT3E）组成。整流出来的直流电压加到可控硅3CT3E的阳极A和阴极C上，当可控硅控制极G加上正极性触发脉冲时，可控硅就导通，使电子开关被打通。其导通方向如图2箭头所示。当A\(_{1}\)端为正时，电流经过二极管D1、可控硅BG\(_{1}\)、D2、负载R\(_{L}\)1端。当B\(_{1}\)端为正时，电流经过负载RL、D\(_{3}\)、可控硅BG1、D\(_{4}\)回到A1端。所以，负载R\(_{L}\)上流过的是交流电流，得到的是交流电压。要使交流电子开关能正常工作，要求加在可控硅控制极G上的触发脉冲幅度要足够大，否则触发不动可控硅。同时，要求脉冲的重复频率也要足够高，这样电子开关的效率就高。
2．脉冲振荡器BG\(_{2}\)：
此振荡器是由单结晶体管BG\(_{2}\)组成的弛张振荡器。利用电容器C2的充放电使单结管导通或截止。当接通电视机电源后，＋12伏电压通过R\(_{2}\)对C2充电，C\(_{2}\)上的充电电压达到单结管BG2的峰点电压时，单结管就导通，发射极电流迅速增加，这时C\(_{2}\)又通过eb1结放电。由于放电电流很大，C\(_{2}\)两端的电压迅速下降，使单结管很快截止。然后+12伏电压又重新对C2充电，重复进行以上过程。单结管导通时，在第一基极b\(_{1}\)上产生的正向脉冲电压，用来触发可控硅BG1，把电子开关打开。此振荡器的脉冲重复频率取决于C\(_{2}\)和R2的数值，改变C\(_{2}\)或R2的值都能改变脉冲重复频率。当电容C\(_{2}\)固定后，可改变R2的阻值来改变脉冲重复频率。R\(_{2}\)的阻值越小，重复频率越高。经过试验，重复频率一般为20KHz左右，就能满足电子开关的要求。
3．延迟振荡器BG\(_{4}\)：
此振荡器也是由单结晶体管组成的弛张振荡器，工作原理同上。所不同的是振荡器的脉冲周期较长，约为5分钟，即每5分钟产生一个触发脉冲。目的是为了识别电视台产生故障还是节目已经播送完了。一般情况下，电视台产生故障的时间不超过3分钟。为了正确地实现自动关机，此振荡器的脉冲周期必须大于电视台的故障时间才行。所以选脉冲周期为5分钟。脉冲周期的大小决定于R\(_{6}\)、C4的大小，所以通过改变C\(_{4}\)、R6的数值，可调整脉冲周期。
4．控制管BG\(_{5}\)：
控制管BG\(_{5}\)是一个开关管，其工作状态（导通或截止）是由电视机的自动增益（A、G、C）电压来控制的。当有电视信号时，就有A、G、C控制电压加到BG5基极上，使控制管导通。这时C\(_{4}\)上的电压因BG5 的导通被短路，使延迟振荡器停振。当电视节目停播时，A、G、C控制电压就会降低，降低到BG\(_{5}\)的截止偏压时，控制管BG5就截止，C\(_{4}\)的电压逐步上升，延迟振荡器就开始振荡。这里控制管采用的是正的A、G、C电压，如果A、G、C电压为负，控制管就需要改用PNP型管，如3AK8、3CK2等。控制管的工作点，应该在不加电视信号时，调整在截止状态，如果不截止，可以改变R8。
自动关机电路工作电压为+12伏，可用电视机里的低压+12伏供给。如果是电子管电视机，可用交流6.3伏灯丝电压经倍压整流后供给（见图1）。有的电视机（如彩色电视机）的+12伏电压是由行输出脉冲整流获得的，此类电视机用这种自动关机装置，还有一个优点，当行输出部分产生故障时，由于脉冲振荡器无工作电压，就会自动切断电视机的电源，防止烧坏电视机。
脉冲耦合变压器B\(_{1}\)，可用一般半导体收音机的输入、输出变压器铁心重新绕制。初、次级线圈均用φ0.1毫米的漆包线各绕200圈。为使电视机机壳不带电，变压器初、次级线包间绝缘要良好。

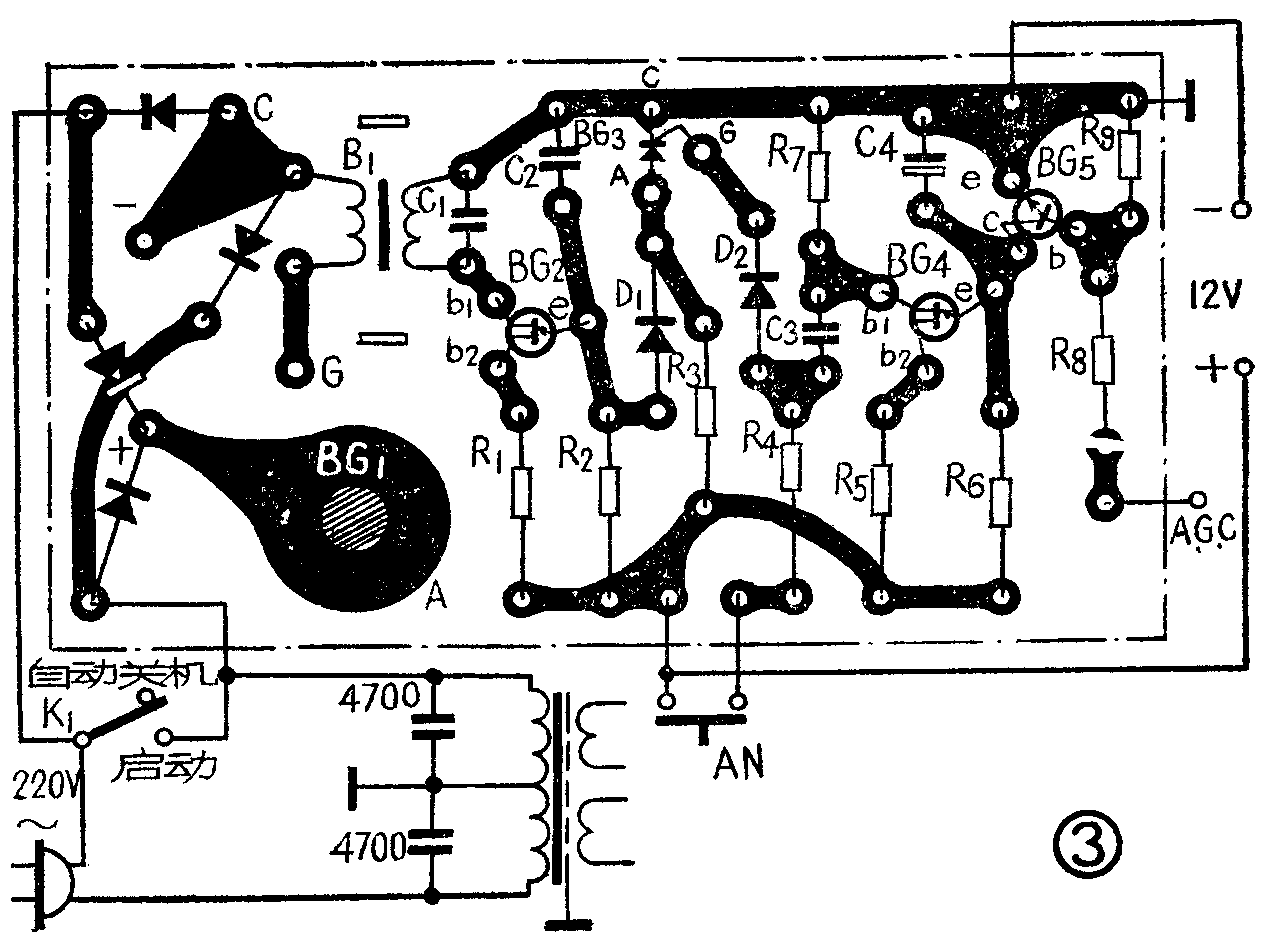

电路印制板图见图3。线路装配完毕后，一般不需要调整就能工作。如果不符合要求，可根据情况分别调整R\(_{2}\)、R6、R\(_{8}\)。（宗听华）
