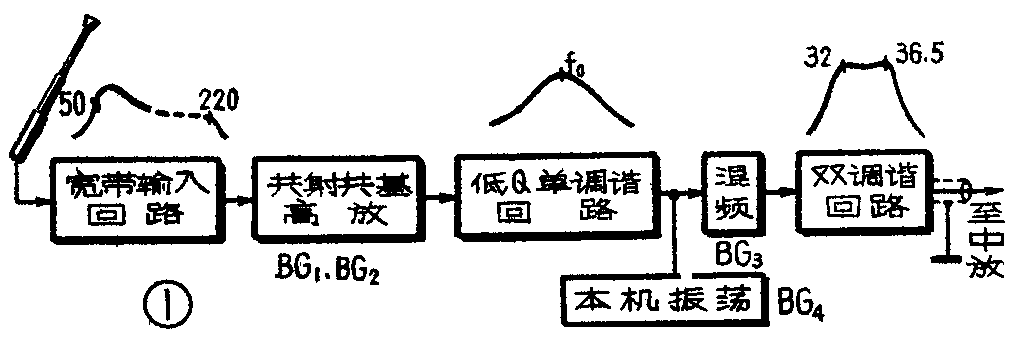

最近，我们试制了一种简易高频头，它用了两只特性相近的变容二极管，可以在12个频道范围内任意选择节目。电路方框图如图1所示。为了使1～12频道的电视信号都能比较均匀地通过，其输入回路采用宽频带电路；它的高放级，采用低Q值单调谐回路。该电路对跟踪要求不严，只要将本机振荡频率调对，即可收到电视节目。对这只高频头作进一步简化后，可改制成单变容管12频道电调谐高频头。再进一步简化，还可以作成无变容管的双频道电切换高频头。由这三种方案作成的高频头经过实际使用，其灵敏度与产品机械式高频头相近，选择性稍差。
电路介绍

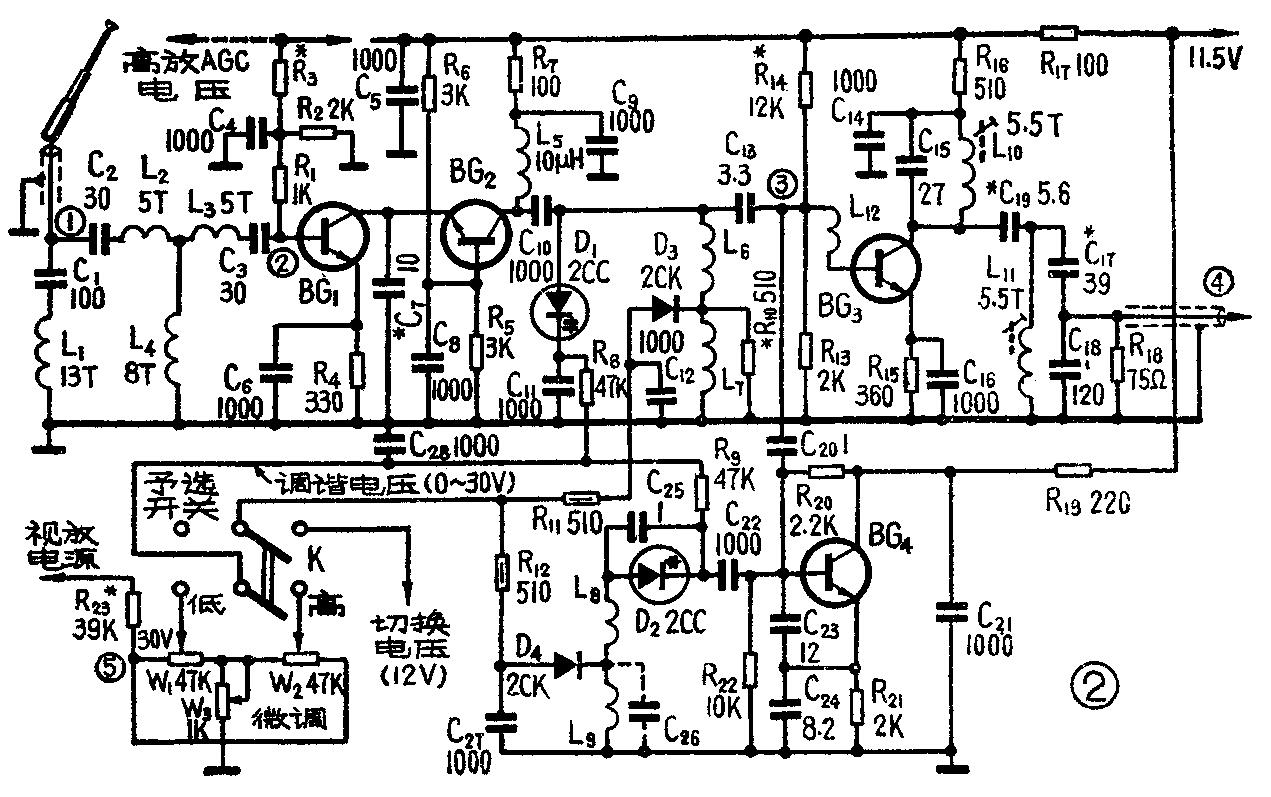

电调谐高频头线路如图2所示。
电路中C\(_{1}\)～C3、L\(_{1}\)～L4组成宽频带输入回路，其输入阻抗为75Ω。其中C\(_{1}\)、L1为37MHz的图象中频吸收回路，衰减中频干扰；C\(_{2}\)、C3和L\(_{2}\)、L3、L\(_{4}\)构成带通滤波器，1～12频道的电视信号都能比较均匀地通过。
晶体管BG\(_{1}\)、BG2组成共射、共基高频放大器。采用这种电路的好处是：由于晶体管工作于共基极状态时，其输入阻抗很低，输入电容对高频的衰减小，反馈亦很弱，所以频率特性好、工作稳定。但输入阻抗过低不便于与天线匹配，把它与共发射极电路组成级联放大器，则可提高输入阻抗，便于匹配。同时，也提高了增益，并保留了共基极电路的优点。R\(_{2}\)、R3为BG\(_{1}\)的偏置电阻。R3可接供电电源（其阻值可在7.5K至15K之间选取）组成固定偏置电路；也可接高放AGC电压。一般高放AGC管的起控电流为4～7mA，BG\(_{1}\)的发射极电阻为330Ω，所以在不接收电视信号的条件下，应调整R3的阻值，使BG\(_{1}\)管的发射极电压为1.5V左右。R5、R\(_{6}\)构成BG2的偏置电路；L\(_{5}\)为高扼圈；R7、C\(_{9}\)为退耦电路；C10～C\(_{13}\)、L6、L\(_{7}\)、D1、D\(_{3}\)和BG2、BG\(_{3}\)的输出、输入电容等构成低Q值的单调谐回路。当开关K置于“高”的位置，二极管D3导通时，通过电容C\(_{12}\)将L7上的高频信号旁路，这时电路工作在6～12频道；反之，则工作在1～5频道。在每个频段上（如高频段6～12频道），再通过改变加到变容管D\(_{1}\)两端的0～30V的反偏电压，改变D1管结电容，达到转换频道的目的。
本机振荡电路是共集电极电容三点式克拉普振荡电路。它由晶体管BG\(_{4}\)，电容C22～C\(_{27}\)，电感L8、L\(_{9}\)以及变容管D2和开关二极管D\(_{4}\)等组成。其中开关管D4与D\(_{3}\)是同时通、断，变容管D2与D\(_{1}\)上所加的调谐电压是同步调整，以达到两点统调和跟踪。这种振荡电路的优点是振荡频率稳定，频率特性比较好。
电位器W\(_{1}\)～W3、R\(_{23}\)和双刀双掷开关K组成电调谐供电和频道预选开关电路。其中W1为1～5频道的粗调电位器，W\(_{2}\)为6～12频道粗调电位器，W3为公用微调电位器。调谐电压（30V）是从视放级电源（约100V）经分压后取得的，电阻R\(_{23}\)为供电电压调整电阻。该高频头只设置了两个频道预选机构。
混频级由BG\(_{3}\)等组成。其中R13、R\(_{14}\)为偏置电阻；L10、C\(_{15}\)和L11、C\(_{17}\)、C18组成双调谐回路；C\(_{19}\)为耦合电容；R16、C\(_{14}\)为退耦电路。本机振荡电压和电视信号电压分别经电容C20、C\(_{13}\)送至BG3管基极，混频放大后选出所需的中频信号，由④点送至图象中频通道。
电路中的电容C\(_{7}\)是为了提高高放级的增益（主要是高频道）而加的，其容量一般在5～12P之间选取。如果高放级已经产生自激，则不宜加C7；电感L\(_{12}\)的作用是提高高频道的混频增益；电阻R10为低频道高放回路Q值调整电阻，其作用是减小高低频道的增益之差。
元器件参数和要求
晶体管BG\(_{1}\)～BG4可选用2G210、2G910、3DG15、3DG11F等高频管（其中只有2G210型晶体管具有正向AGC特性）。要求晶体管的特征频率f\(_{T}\)≥700MHz、β≥50、BVceo≥12V。其中对BG\(_{2}\)、BG4两只晶体管的参数要求比较严格，对BG\(_{3}\)管次之，对BG1管的要求最低。参数达不到要求，要影响高频道的信号增益。
变容二极管可用303、2CC14等型号的。要求反压BV≥30V（在反向电流10μA下测得）， Q≥50（在20P、50MHz下测得），在反偏电压0～30V变化时，其结电容变化的比值≥5（约3.5～20P）。两只变容管特性最好一致。

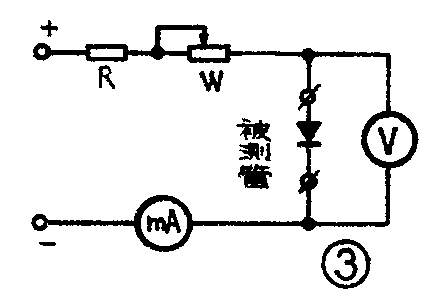

D\(_{3}\)、D4可选用304、2CK10、2CK20、2CK30、2AK2等开关二极管。要求其微分电阻（即通过二极管的电流变化量与相应电压变化量的比值r\(_{微}\)=\(\frac{ΔU}{ΔI}\)）≤4Ω（平均电流20mA下测得）。可用晶体管特性图示仪测量，也可用图3的方法进行测试。其正向允许电流≥30mA。反压BV≥20V，结电容≤1P。
电阻除R\(_{11}\)、R12采用1／2W金属膜电阻外，其余均采用18W碳膜电阻。
电容器，最好都使用高频瓷管或小瓷片电容。大瓷管、大瓷片或云母电容器也勉强可用。电容器的容量，除图2中标值为1000P的电容，可选用容量为510P～4700P的电容代替以外，其余的电容器的容量与图中所标数值误差不可过大。

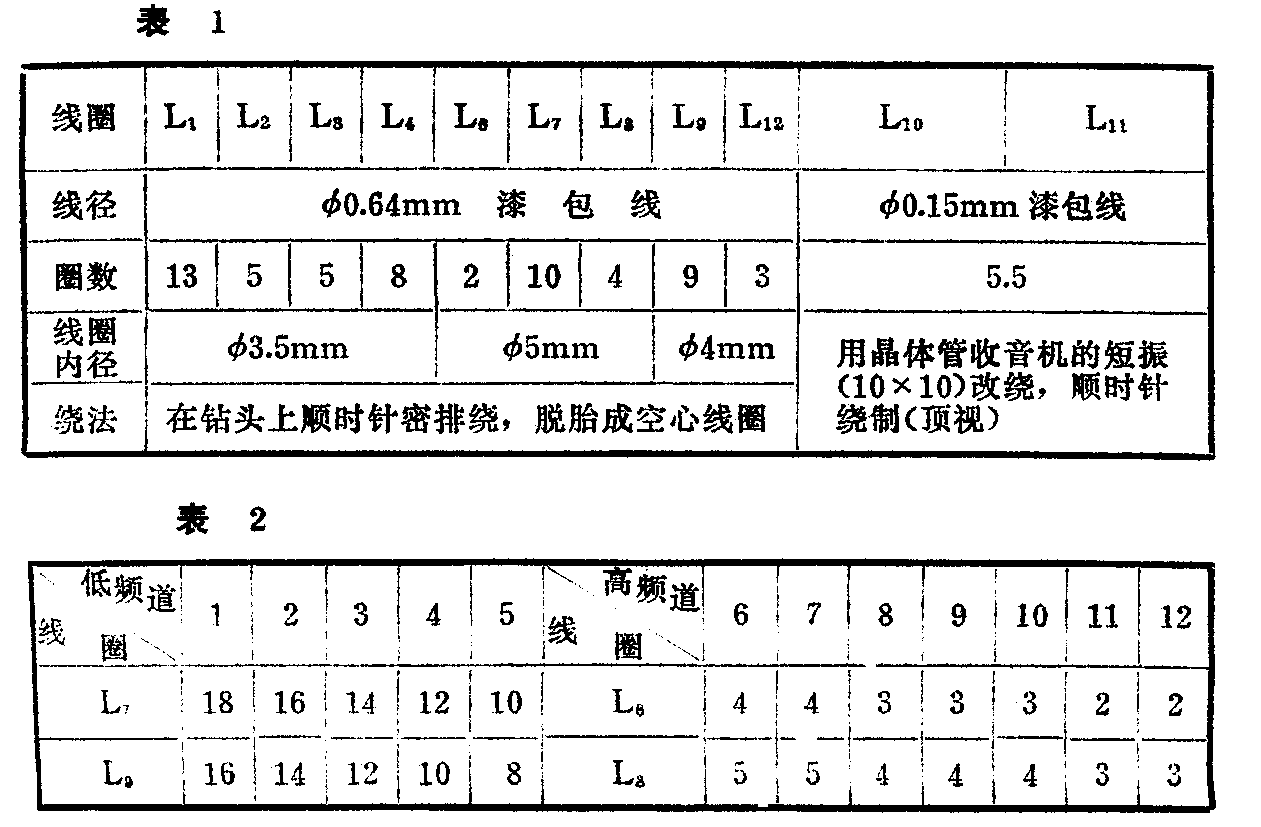

电感线圈的参数和要求见表1，绕制方向全部采用顺时针绕向。L\(_{5}\) 最好采用10μH高频色码电感。也可按下述方法自行绕制。
①用直径φ0.15mm漆包线，在晶体管收音机短波振荡线圈用的工形磁心上乱绕16圈；②也可用相同漆包线在NXO－10φ2.5×12高频磁心上排绕24圈或在12W100K～1M的金属膜电阻上排绕35圈。
电位器W\(_{1}\)、W2最好使用指数式直滑电位器，以便于指示。如有细调直滑式电位器（如WH－20－47KΩ型）当然更好。

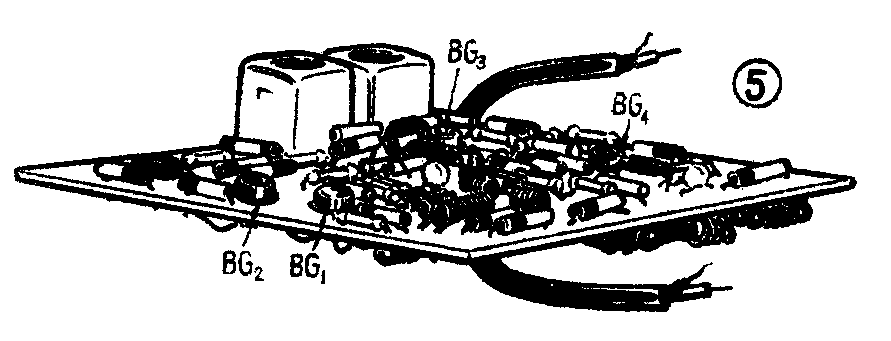

该高频头的印制电路板图及其焊接图如图4（a）（b）所示。各种元件的引出线头在允许的条件下，越短越好。电阻、电容和电感元件最好紧贴印制板卧式安装。这里对晶体管是采取嵌入印制板预制孔中的方法安装（参看图5）。对于各元件的焊接一定要牢靠，切忌虚焊。
调试
1．直流供电的调整：首先要调整各晶体管的直流工作点。接通电源（+11.5V）时（此时D\(_{3}\)、D4不通电，即高频头工作在低频道），高频头的总电流应不大于15mA。高放管BG\(_{1}\)先采用固定偏置，不接AGC电压。调整电阻R3（7.5K～15K）使BG\(_{1}\)管的发射极电压为1.2±0.3V调整R6（2.4K～4.7K）使BG\(_{2}\)的发射极电压为4.5±0.5V 调整电阻R14（10～18K）使BG\(_{3}\)管的发射极电压为0.8±0.2V；这时检测BG4管发射极上的电压应为8\(^{±}\)0.5V。只要供电电压、元器件数值和质量符合要求，焊接无误，一般来说，各级直流工作点的电压数据与所要求的数值不应有大的偏离。如果与所给定的数据差别较大，很可能是电路连接有问题。应予检查。
然后，接通视放电源（此时开关K到变容管的连线不要接通），调整电阻R\(_{23}\)的阻值，使图2中⑤点的电压为30V（此30V电压也可采取其他方法供给）。这一电压调好以后，便可将开关K到变容管的连线接通。调整电位器W1（或W\(_{2}\)）与W3，D\(_{1}\)、D2两端的电压可在0～30V范围内变化，表示调谐电压已经加上。当加上12V切换电压，开关管D\(_{3}\)、D4导通时，它们的正极对地电压约0.7V左右。不导通时，则为负压。
2．本机振荡级的调整：本机振荡级是否起振，本振频率是否正确，是能否接收到电视信号的关键。判断本机振荡级是否起振的方法是：用万用表监测BG\(_{4}\)管发射极电压的变化。当短路电感线圈L8、L\(_{9}\)时，其发射极电压略有减小，则表示已经起振。
3．低频道信号试收调整：为了使调试顺利，最好能借助一台基本正常的电视机通道进行调试。将高频头与其图象中放输入端连接好，先从低频道开始调整：将开关K置于低频道位置，当高频头焊接无误，也无自激情况发生，只要调整电位器W\(_{1}\)，一般是能够接收到当地低频道电视广播信号的。如果收不到电视信号，就是本机振荡频率不对（主要是在第一或第五频道有这种现象）。这时就需要配合拉伸电感线圈L9，甚至增减L\(_{9}\)的圈数，才能收到电视节目。然后微调电位器W3，并配合微调L\(_{1}\)0、L11的磁心，使图象和伴音最佳。当调整L\(_{1}\)0、L11仍不能达到最佳状态，明显地感到其电感量偏低或偏高时，则需要微调电容C\(_{15}\)、C17、C\(_{19}\)的容量。这以后，改变天线的长度和方位，使接收的电视信号减弱，在兼顾图象和伴音质量的情况下，微调电感线圈L7，使信号加强。至此，低频道粗调完毕。
4．高频道信号试收调整：将开关K置于高频道位置，仍按上述方法，配合调整L\(_{8}\)、W2、W\(_{3}\)、L6、C\(_{1}\)0，使收到的高频道电视信号最强，图象、伴音质量最佳。
5．反复细调：高、低频道试收粗调完了，再将开关K转回到低频道位置，进行复查微调。之后，开关K又转回到高频道复调，经过几次反复微调，达到高、低频道兼顾。最后可微调电阻R\(_{3}\)、R14的阻值，使高频头增益（主要是高频道的增益）最高。若低频道增益不适当，可调整电阻R\(_{1}\)0的阻值。当经反复调整后，高频头增益仍然很低，则需更换晶体管（包括变容管和开关二极管）。
这种高频头实际测得的调谐电压范围：1～5频道为0～30V；6～12频道为12～30V。制作中可能因所使用的元器件参数而略有不同。
在业余制作的条件下，因无扫频仪等专用仪器，往往不容易作到12个频道的跟踪统调，可能丢失频段两边的一些频道如1、5、6、12等。但总可以把当地可能收到的电视信号，覆盖进来，并达到最佳接收效果。
实际调试时，可能遇到种种问题和困难。实践证明，要想使调试工作顺利应特别注意下列几点：第一，元器件质量要好，最好在预先加以挑选测试；第二，引线要短，焊接质量要好；第三，工作状态要调整适当。例如：高放增益低或发生自激，就可能是BG\(_{1}\)、BG2、D\(_{1}\)、D3之中有的质量不好或电容器高频特性不良，也可能是由于虚焊或分布参量大所致；还可能是因工作点调整或C\(_{7}\)、R10等取值不当造成的。对不同类型的晶体管，最佳工作点往往不同。工作点选择不当，可造成增益低或引起自激。所以在试收电视信号时，还应对工作点进行细致的调整。同样，本振级在高频段不起振或混频增益低，也往往是由于上述三方面的原因造成的。遇到这种情况，可以逐项检查：更换晶体管等元器件；重新调整工作点；检查分布参量和有无虚焊情况等等。必要时，还可用5／20P瓷介质半可调电容器代替变容管：将电感线圈L\(_{6}\)或L8下端直接接地，若接收效果有明显的改善，说明相应的元器件质量有问题。
此外，还需说明几点：①本高频头采用的图象中频是37MHz。如需采用34.25MHz时，则需将C\(_{15}\)、C17的电容量各增加5P左右即可。②如果高放级BG\(_{1}\)管采用AGC工作方式，需选用2G210型等具有AGC特性的高频管。此时电阻R3上端应接高放AGC电压，并须重新调整R\(_{3}\)与R1的分压比，以使BG\(_{1}\)管起控点适当。③在接收点离电视发射天线较近（即电视信号较强）地区，可先将天线接在混频管BG3的基极进行试收调整，然后再将天线改接至图2①点。
电路简化
在当地所能接收到的电视信号频道数目较少的情况下，可以按照具体情况，对高频头电路进行简化。
1．改为单变容管电路：
因该电路高放级采用的是低Q值单调谐回路，特别是低频道，并接了电阻R\(_{1}\)0，频带较宽。输入回路也是宽带式的，这就有可能将高放级，分成高、低两个频段，改成不需要调谐的高放回路，从而省去了一只变容管（D1）。

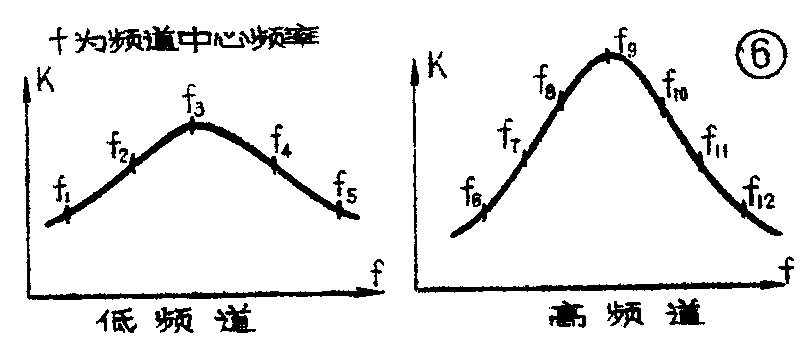

具体改法是：将D\(_{1}\)改用一只3.3P电容代替，省去电阻R3，并将电感线圈L\(_{6}\)的匝数改为3圈，L7改为14圈（线径和线圈内径均不变）。高放级特性曲线：低频道调谐在第3频道左右；高频道调谐于第9频道左右，如图6所示。经这样调谐后，其它频道的信号也可通过，只不过增益降低了一些。改装后的高频头，只需要改变本机振荡频率，即可实现频道的转换。实践证明，这是可行的，试收1～12频道的电视信号，效果良好。它的缺点是：各个频道之间的信号增益差别比较大（约10dB）；选择性比较差。
如果不需要接收12个频道的电视信号，同时整机灵敏度又不够高时，可以改变L\(_{6}\)、L7的电感量，使高放级特性曲线中心谐振频率移至所要接收的频道上。表2给出了各频道所需L\(_{6}\)、L7的参考数据。
2．改为电切换电路（无变容管）
这种高频头只能收看特定的两个频道电视节目。具体改法是：用3.3P、4.7P电容分别代替变容管D\(_{1}\)和D2，省去电阻R\(_{8}\)、R9，去掉（0～30V）调谐电压供电电路，保留切换电压电路和开关K。适当调整电感线圈L\(_{6}\)～L9的数据，就可以利用电切换实现频道转换。各频线圈参考数据见表2。
需说明几点：①电感线圈L\(_{6}\)～L9均采用直径为φ0.64 mm漆包线绕制，其中L\(_{6}\)、L8的线圈内径为4mm，L\(_{7}\)、L9的线圈内径为5mm；②低频道的本机振荡和高放回路电感线圈，本应是L\(_{8}\)＋L9与L\(_{6}\)+L7组成，但实际上L\(_{6}\)、L8线圈电感量很小，其电感量主要由L\(_{7}\)与L9决定。因此在表2低频道线圈参数一栏中，只列出了L\(_{7}\)与L9的数据；③在第1、第2频道上，如果发现本机振荡工作不良，可将L\(_{9}\)的圈数分别减至12圈或10圈，同时在C26的位置（图2虚线所示），焊接上一只3.3P电容（原来没有这只电容）。
上述简化电路的调试方法与前基本相同，只是电感线圈L\(_{6}\)～L9往往要用拉伸的方法加以微调。一般只拉伸本振线圈（L\(_{8}\)、L9），即可收到图象。如果收不到图象，可增减本振线圈的圈数。收到图象后，再拉伸高放线圈（L\(_{6}\)、L7），使图象、伴音质量最佳，信号最强。如调试中明显的感觉到高放线圈圈数不当，便可适当增减其圈数，以达到满意的接收效果。（易迅）
