象频干扰

象频干扰是超外差收音机的一种特有现象。我们知道，超外差收音机在接收电台信号时，是通过变频级将外来信号与本机振荡信号差频，变成固定频率465千赫的中频信号，再经过中放、检波、低放，最后把音频信号送到扬声器去发声的。收音机变频级的设计，都是将本机振荡频率设计得比外来信号频率高一个中频。例如当我们接收1605千赫的外来信号时，是将双连拧到波段高端，调谐于1605千赫。这时本机振荡频率为1605＋465=2070千赫。因此当1605千赫的信号进入变频级时，与本振信号差频即： 2070-1605=465（千赫），这个差频信号正好能通过谐振于465千赫的中频变压器去进行中频放大。如果这时有另外一个频率正好为2535千赫（即比本振信号高一个中频）的干扰信号也进入变频级时，变频级同样会把干扰信号和本振信号差频即：2535－2070=465（千赫），此中频信号也能畅通无阻地通过中放各级，这时2535千赫的干扰信号就要对1605千赫的主信号产生干扰。说通俗一些，就是两个不同频率的电台在刻度盘的同一位置上收到了，其中一个是我们想要收听的电台，其频率与刻度盘指示相同；另一个是频率比刻度盘指示高两倍中频的干扰信号，称为“象频”。

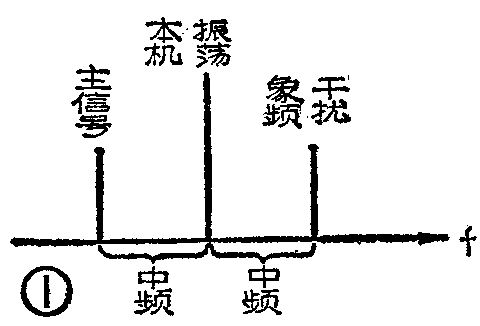

如果将这三个信号表示在频率轴上（如图1），并把本机振荡信号看成一平面镜的话，那么干扰信号就好象是主信号在平面镜中的“像”。因此给这种干扰取个名，叫做“象频干扰”或叫做“镜象干扰”、“假象干扰”。

象频干扰对超外差收音机来说是一种有害的现象，因此设计收音机时应力求对它抑制。为此有关部门制定的收音机标准中规定了“象频抑制”这项指标。收音机接收象频信号的灵敏度与接收主信号灵敏度之比用分贝表示就叫做收音机的“象频抑制”或者叫“假象抑制。”

抑制象频干扰主要靠输入电路。因为输入电路对主信号是谐振的，而对象频则是失谐的，其失谐量为两倍中频即930千赫。在接收频率低的外来信号时（如中波1605千赫）930千赫的失谐量足够大，输入回路对象频抑制作用强（见图2）；而接收频率高的外来信号时（如短波12兆赫） 930千赫的失谐量相对来说小的多，输入电路对象频的抑制作用就弱（见图3）。所以在技术标准中所规定“象频抑制”指标，短波比中波小的多。同样的理由，在同一波段内，象频抑制总是低端好高端差，因此考核这项指标只需要每波段最高频率处测试就行了。（毅）
