互补推挽低频放大器直流工作点的迅速调整法

🏠 首页 《无线电》杂志 1978年 🔗 第1期 🔗 第28页 分类:答读者问 🔗 王抗 🔗

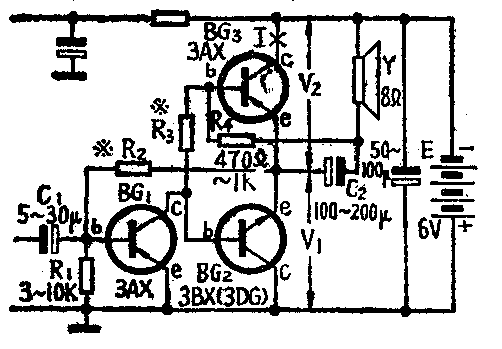

有一些初学者购置了无输入、输出变压器的七管超外差收音机配套元件来组装收音机,但在调试互补推挽低频放大器直流工作点时会遇到一些问题。例如下图所示低放电路,在调整工作点时先调整电阻R\(_{2}\),使V1=V\(_{2}\)=\(\frac{1}{2}\)E(图中为3伏),同时还需调整R3,设静态电流I为一规定数值(图中为4~6毫安)。由于BG\(_{1}\)~BG3为直耦式电路,调整起来就会互相影响,一般都要经过反复调整R\(_{2}\)、R3数次,才能使工作点达到要求。为了便于观察,往往又需要同时接入两块表来监视电压及电流的变化,给调整工作带来了不方便。

图1
图1 🔍原图 (502×349)

这里介绍一种比较简便的调整方法,可消除上述的弊病。首先,将原R\(_{3}\)位置处用导线短接(即把BG2、BG\(_{3}\)的两基极直接连通),原R2处接入一个 100千欧左右的电位器,再将“I”处连通,接入扬声器、接通电源。调整电位器使V\(_{1}\)=V2=3伏,测出电位器阻值(一般情况下该值为数十千欧),换入同值电阻,焊好R\(_{2}\)。

第二步调整静态电流。先切断电源,断开“I”点,并将万用表电流档接入“I”处。断开原R\(_{3}\)处的连线,接入一个1千欧左右的电位器,接通电源,调整其阻值(BG2采用3BX时,该值为数十欧;采用3DG时,该值为数百欧),使电流指示为4~6毫安。断开电源,焊好同值电阻。若电路、元件无误,调整准确,最后复查电压时,也就不会再有什么问题。(王抗)
