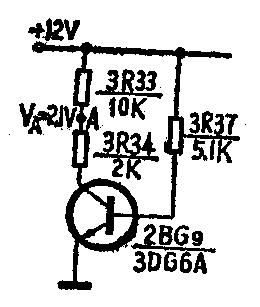

1．左图为某电视机抗干扰电路的一部分，测试A点电压V\(_{A}\)＝2.1伏，你知道三极管2BG9在有信号而无干扰信号以及无信号时处于哪种工作状态吗？

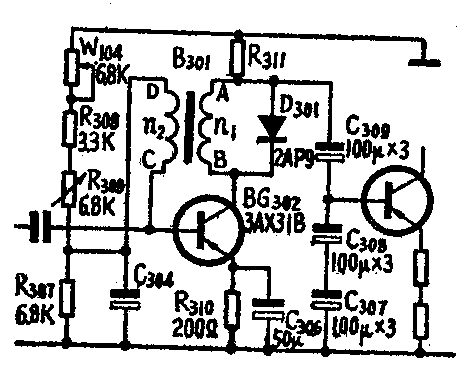

2．下图为某电视机场振荡电路，试回答下面两个问题：
（1）刚接通电源时，脉冲变压器原边n\(_{1}\)上自感电动势的极性如何？
（2）C\(_{3}\)07、C308、C\(_{3}\)09串联起来使用的作用是什么？
上期“想想看”答案
1．在这一类收音机中，短波1是用本机振荡电路产生的基波信号与外来信号进行变频，产生465千赫的中频信号，即f\(_{振}\)-f信1=f\(_{中}\)；而短波2则是用本机振荡电路产生的振荡信号的二次谐波信号与外来信号进行变频，产生中频信号，即2f振-f\(_{信2}\)=f中。例如，某收音机的短波1的接收频率为4～8.5兆赫，它的短波1的本振频率为4.465～8.965兆赫，而本振信号的二次谐波信号频率就为8.930～17.930兆赫，而短波2的接收频率为8.465～17.465兆赫。如果短波1的高端频率调得稍高，留些富裕量，短波2的标称频率范围就是8.5～18兆赫。对于这类收音机，从它的频率刻度盘上可以看出，短波2的频率在双连的每一个度盘上都差不多是短波1的2倍。短波1、2共用一个振荡线圈不仅可以省去一套本振电路元件，而对于短波2来说，由于本振频率的降低，可以提高其频率稳定度，减少人体感应，一般都乐意采用这种电路。当然对于一些高级收音机，各波段都设有自己的振荡线圈。（晓峻）

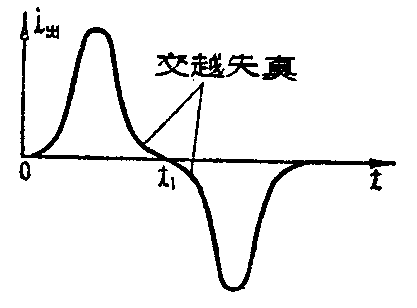

2.晶体管收音机的推挽输出级大多是工作在乙类状态，从理论上来说，工作时可以不加偏置。但实际上由于晶体管是一个非线性器件，如果不加偏置，当输入信号电压较小时，工作在晶体管输入特性曲线的起始弯曲部分，这时管子的基极电流很小，甚至没有基极电流（因为管子本身还需要有一个导通电压），因而管子的输出电流也很小，甚至无信号电流输出，使得两管在交替进行工作一段时间内，会使波形衔接不好，造成较大的失真，通常把这种失真叫作交越失真见图示。为了减小小信号交越失真，通常给推挽放大级加直流偏置，使它有一个较低的直流工作点，这样在两个管子交替工作前后的一小段时间内两个管子同时工作，都有信号电流输出，两个输出电流叠加结果比一只管子工作时输出电流就大些，于是就弥补了小信号输出电流太小这一缺点。若偏置设置得合适，就可以大大减小交越失真。同时由于直流工作点选择得较低,所以不影响其效率。(晓峻）
