1、有的收音机有两个短波段，为什么只有一个短波振荡线圈？
2．在收音机的推挽功放电路中，为什么要设置较低的直流工作点？
上期“想想看”答案

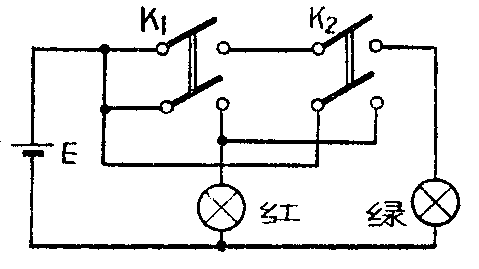

1．根据题的要求，红灯亮的条件是任何一个开关闭合或两个开关都闭合，所以应把这两个开关并联连接才满足要求。绿灯亮的条件是把两个开关都闭合，所以应把两个开关串联连接。整个连接后的线路见图。

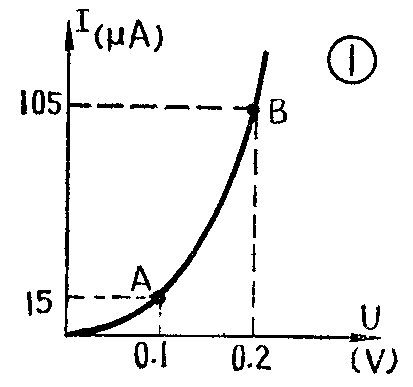

2．我们道，晶体二极管是一个非线性元件，它的正向伏安特性是一条曲线。图1是一只晶体二极管的正向伏安特性曲线，当二极管两端加上0.1伏正向电压时，流过二极管的正向电流为15微安，这时二极管的工作点在A点，该点的正向电阻r\(_{A}\)=UA/I\(_{A}\)=0.1／15×10\(^{－6}\)=6.66千欧；若给二极管两端加上0.2伏的正向电压，它的工作点就上移到B点，此点的正向电阻rB=U\(_{B}\)／IB=0.2／105×10-6=1.9千欧，可见二极管的正向电阻是随着工作点变化而变化的。

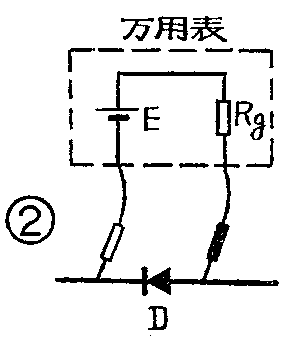

万用表的欧姆档可以等效为内阻R\(_{g}\)和电池电压E相串联的电路见图2。对于同一只万用表，不同的电阻档内阻是不同的，高阻档的内阻要比低阻档的内阻大。小王用高阻档（R×1K）测量二极管时，因万用表内阻大，内阻上的压降大，加在二极管两端的电压小；用R×100档测量时，因内阻小，内阻压降小，加在二极管两端的电压大。从图1曲线可以看出用高阻档测量的二极管正向电阻比用低阻档测量的二极管正向电阻阻值要大。（陈有卿）
