在搞广播自动化的过程中，我们试验成功一种扩音机自动倒换电路。这种电路的作用是：当主机发生故障时，能马上切断主机电源，不使故障继续扩大，并能自动接通备机电源，不使广播中断。
电路原理

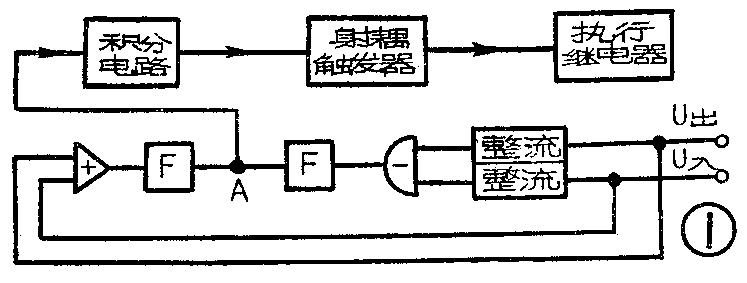

倒换电路是由门电路、射极耦合触发器及继电器等组成，方框图见图1。它是利用从扩音机输入端和输出端引来的两个信号（用U\(_{入}\)和U出来表示），通过一个门电路去控制射耦触发器，射耦触发器又去控制继电器，使其产生一系列动作，从而达到倒换的目的。

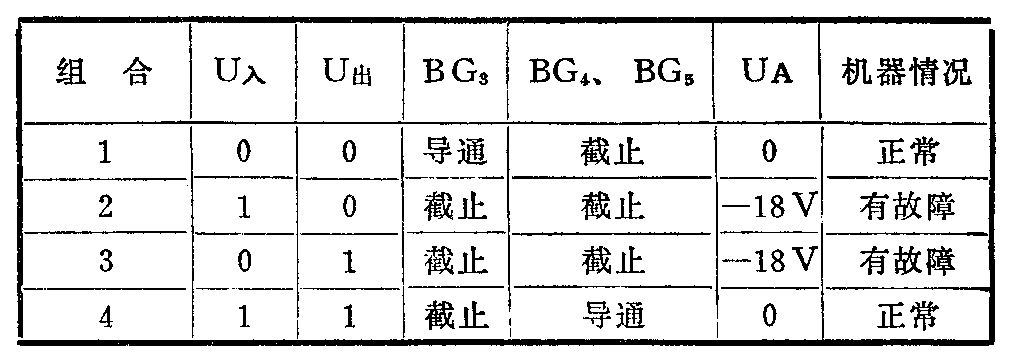

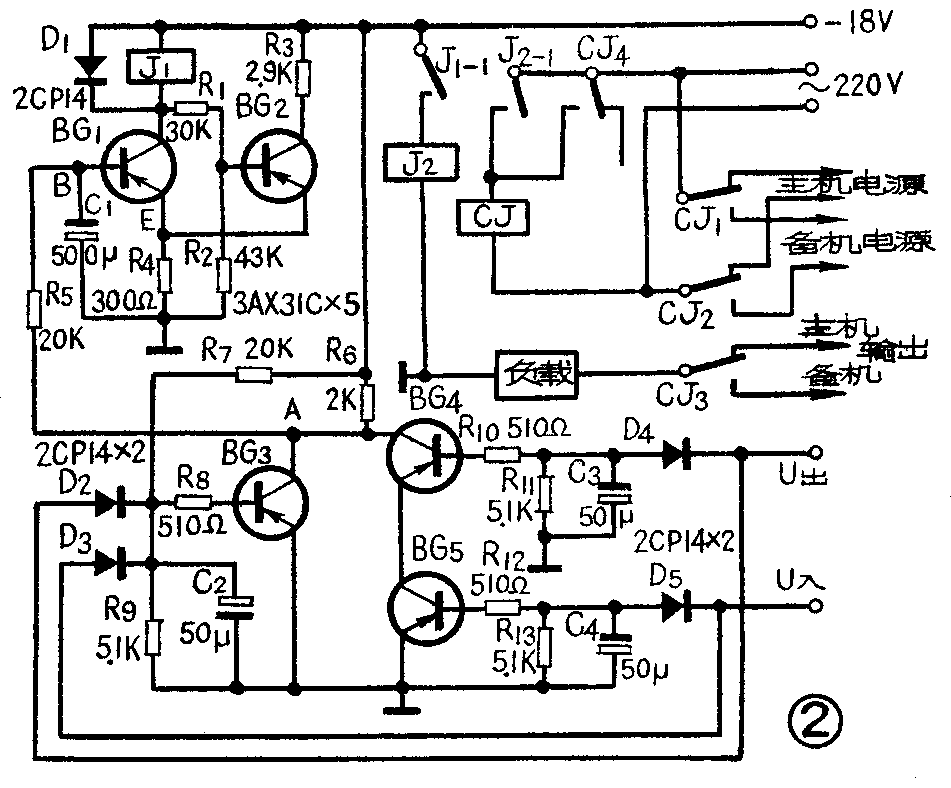

电路原理见图2。二极管D\(_{2}\)、D3和晶体三极管BG\(_{3}\)组成正或非门电路；二极管D4、D\(_{5}\)和三极管BG4、BG\(_{5}\)组成负与非门电路。假若U入和U\(_{出}\)这两个信号达到或超过一定数值（指或非门和与非门电路的门限电压，下面还要具体讲）作为“有”，以符号“1”表示；当小于这一数值时作为“无”，以符号“0”表示。则U入、U\(_{出}\)可以得出四种组合，如附表。
对于第1种组合，U\(_{入}\)、U出均为“0”，此时D\(_{2}\)、D3、D\(_{4}\)、D5均不导通，BG\(_{4}\)、BG5不导通，但BG\(_{3}\)导通并达到饱和，使集电极和发射极之间的电压降近似于零，即UA≈0；对于第四种组合，U\(_{入}\)、U出均为“1”，D\(_{2}\)、D3、D\(_{4}\)、D5均导通，U\(_{入}\)、U出通过D\(_{2}\)、D3整流，在R\(_{9}\)上产生一个上正下负的电压，加到BG3基极，使BG\(_{3}\)截止，但由于此时D4、D\(_{5}\)均导通，在R11、R\(_{13}\)上均产生一个上负下正的电压降，使BG4、BG\(_{5}\)同时导通并达到饱和，所以UA≈0；第二、第三种组合，U\(_{入}\)、U出总是一个为“0”，另一个则为“1”，或这一个为“1”另一个为“0”，所以D\(_{2}\)、D3总有一个导通，BG\(_{3}\)总是处于截止状态。又因为D4、D\(_{5}\)总是一个导通一个截止，而只要有一个截止，BG4和BG\(_{5}\)就都不导通。所以在第二和第三种组合时，UA≈-18伏。
分析上述四种组合可看出：第一种、第四种代表机器工作正常，它们的共同点是使得U\(_{A}\)≈0；第二种、第三种代表机器有故障，它们的共同点是使得UA≈－18伏。这样就把机器有故障和无故障的情况，通过门电路的选择，用U\(_{A}\)的数值正确反映出来了。
晶体管BG\(_{1}\)、BG2组成一个射极耦合触发器，又叫施密特触发器，有两个稳定状态，它的作用是受U\(_{A}\)的控制，去驱动继电器动作。例如，当电路加上电源时（包括-18伏整流电源），在机器工作正常情况下，UA≈0，则BG\(_{1}\)截止，BG2导通，BG\(_{2}\)的集电极电流Ic2在R\(_{4}\)上产生一个上负下正的电压降UE，使BG\(_{1}\)截止得更好。此时J1、J\(_{2}\)、CJ都不动作，交流接触器的两个接点CJ\(_{1}\)、CJ2倒向常闭一端，将主机电源接通。当机器发生故障时，U\(_{A}\)≈-18伏，此电压通过R5加到B点，显然，只要满足|U\(_{B}\)|＞|UE|，触发电路即翻转，BG\(_{1}\)导通，BG2截止，J\(_{1}\)、J2、CJ都吸动，接点CJ\(_{1}\)、CJ2将主机电源切断，接通备机电源；CJ\(_{3}\)将负载由主机倒向备机；CJ4将交流接触器CJ自锁。当关机后再开机器，又会自动回到主机工作。所以当主机损坏后，应及时修复。如果在下次广播前来不及修复，应将主、备机接线对换，将原备用机接成主机工作。
图中R\(_{5}\)、C1组成一个积分电路，使B点电位变化滞后于A点电位变化，防止因干扰或各种瞬间障碍造成机器错倒。
制作及调试
J\(_{1}\)为JAG—4型干簧继电器，线圈直流电阻2.9千欧，额定电流7毫安，吸动电流3.5毫安，释放电流0.7毫安。由于J1接点很小，如果直接控制交流接触器CJ，会很快烧毁接点，因此必须增加一只中间继电器J\(_{2}\)。J2为JR—4型直流继电器。CJ为JZ7—44交流接触器。电路中各晶体管的BV\(_{CEO}\)应大于18伏。BG1导通时，饱和电流I\(_{cls}\)应小于J1的额定电流而又大于吸动电流。经计算I\(_{cls}\)=5.6毫安，符合上述条件。

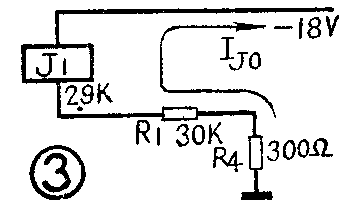

当BG\(_{1}\)截止，BG2导通时，等效电路如图3，I\(_{JO}\)应小于0.7毫安，否则BG1截止时，J\(_{1}\)释放不了。由图3可算得R1＞22.5千欧，取30千欧。
电路测试时，可先将射耦触发器、与门电路、或门电路分开进行，最后再合起来。
①射耦触发器的测试：加上电源后，BG\(_{1}\)截止，BG2导通，这时应测得：C\(_{c1}\)≈-16.5伏；UE≈-1.8伏；U\(_{cE2}\)≈-0.1伏。如果BG2未饱和，可减小R\(_{1}\)（但不能小于22.5千欧），或增大R2，也可调换β较大的管子。在BG\(_{1}\)基极加上大于UE的负压时，电路应立即翻转。BG\(_{1}\)导通，BG2截止，这时应测得：U\(_{CE1}\)≈－0.1伏；Uc2≈－18伏。
②与非门电路的测试：在U\(_{入}\)、U出的输入端同时加上交流等幅信号，当信号为0时，BG\(_{4}\)、BG5截止，U\(_{A}\)≈-18伏。当U入、U\(_{出}\)同时由0逐渐增加到UP1时，BG\(_{4}\)、BG5应达到饱和，U\(_{A}\)≈0。
③或非门电路的测试：将交流等幅信号加到U\(_{入}\)、U出任一输入端，当信号为0时，BG\(_{3}\)导通，UA≈0。当信号逐渐增加到U\(_{P2}\)时，BG3应截止，U\(_{A}\)≈－18伏。
U\(_{P1}\)和UP2叫做门限电压，U\(_{P2}\)应等于或略大于UP1，否则易发生错动作，我们测试的结果是U\(_{P1}\)和UP2约为0.5伏。若U\(_{P1}\)或UP2太高，说明晶体管β太低，可换β高的管子再试。
使用说明

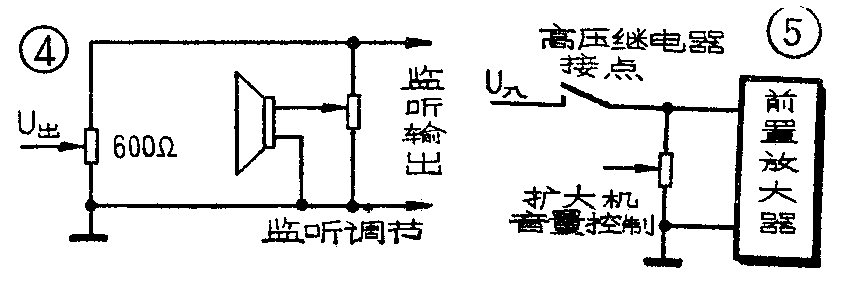

当电路接到实际机器上使用时，U\(_{出}\)可从扩音机监听喇叭处引出来，并用一只600欧姆电位器调节其幅度 的大小，如图4。U入可从前置放大器输出端引来，并串入一组扩音机高压继电器的常开接点，如图5，否则在扩音机预热时间，如有信号输入，就会发生错倒现象。如果高压继电器无空接点，可将前置放大器的电源由扩音机高压变压器初级引来。
与门、或门电路的门限电压虽然是0.5伏，但由于在实际使用时，U\(_{入}\)、U出都不是等幅信号，只有在U\(_{入}\)、U出大于1伏时电路动作才可靠。一般前置放大器的输出电压都能满足要求，而U\(_{出}\)的大小可通过调节600欧姆电位器，使U出≈U\(_{入}\)即可。
这个电路对扩音机无输出或输出显著减小的各种故障，以及寄生振荡、严重的杂音、交流声等都能有反映，但对声音失真、屏极发红等故障不能反映。至于跳高压的故障，大多数是由于电源电压太高，输入信号太大、负载过重所造成，不属于扩音机本身的故障，因此也不应该倒换。
使用中应注意，扩音机的音量电位器应控制在较小的位置，并固定下来，前置放大器输出可开大些，使U\(_{入}\)能大于1伏。（江苏省启东县广播站 杨永元）
