31厘来和23厘米晶体管黑白电视机的稳压电源往往不被人们注意。但是，却十分重要，因为电源性能的好坏，将直接影响电视机的质量。
由于晶体管电视机在较低的电源电压和较大的电流下工作，一般31厘米和23厘米晶体管电视机采用12伏电压，整机电流在1A以上。对稳压电源不仅要求有较低的静态内阻，而且也要求具有较小的动态内阻。一般晶体管电视机行扫描电路的电流约700mA左右，场扫描电路的电流200mA左右，通道电路电流100mA左右。扫描电路不仅电流较大，而且是锯齿电流，波动也较大，尤其是行扫描的锯齿电流不仅很大，而且频率较高，它往往通过电源或地线对通道造成很大危害。
我们在试制31厘米晶体管电视机时，采用了将稳压电源的取样和放大部分和扫描、通道电路装在一块印制板上，这对提高稳压电源的性能和整机质量有较好的效果。

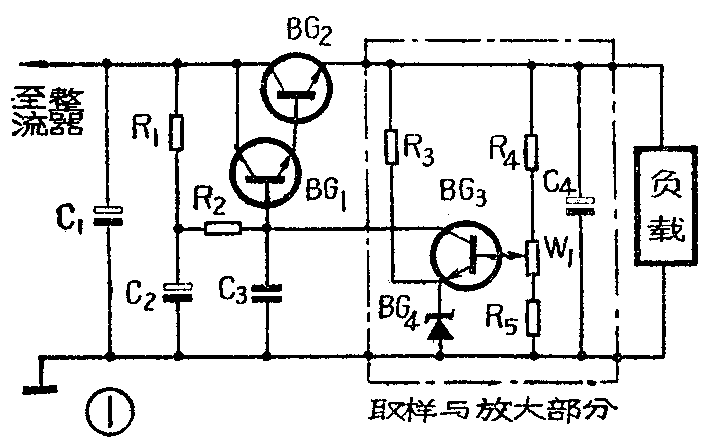

图1是常用的稳压电源电路。虚线框内为取样和放大部分。此种电路的稳压系数Q在0.05～0.01之间，内阻R\(_{0}\)在0.1～0.01Ω之间。实测我厂31厘米晶体管电视机电源，其稳压系数Ω为0.02，内阻R0为0.04Ω。大家知道，负载到电源的引线应尽量短，否则引线的电阻会使电源内阻增加。以我厂31厘米电视机电源为例，来看一看电源到负载之间引线电阻对电源内阻的影响。表1是某电缆厂生产的AVR型聚氯乙烯安装线的电阻率。当电源与负载间的引出线选用截面积为0.5mm\(^{2}\)的导线时，两根总长为0.75m的引线，其引线电阻R=40Ω／km×0.75×10-3km=0.03Ω。可见，内阻仅0.04Ω的电源，它到负载之间的引线电阻竟达0.03Ω，这是不可忽略的，如果不减小引线电阻，而单纯去减小电源内阻那是无益的。将稳压电源的取样和放大电路直接安装在负载附近，就可以把引线电阻减到最小。当然，电源的其它部分仍然要用引线与取样和放大电路相连接，但此时这些引线已经变成电源的内部引线，它实际上成为取样电路上下电阻的一部分，经过电源的放大、调整作用，并不增加电源的内阻。
表1
线心截面mm 0.12 0.20 0.35 0.50 0.75 1.00
20℃时直流电阻
不大于Ω/Km 162 90 58 40 26.8 19.3

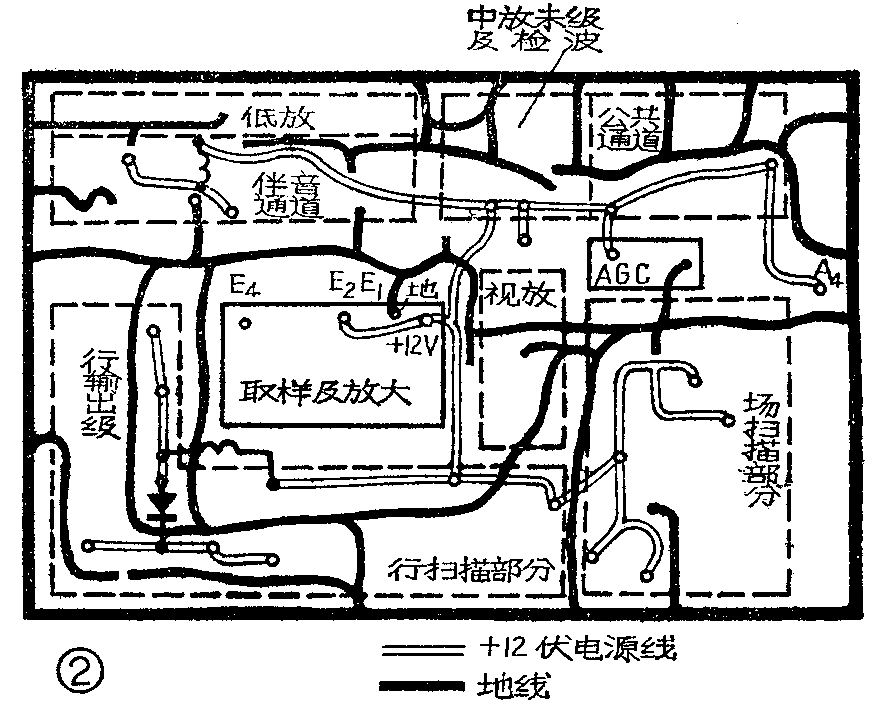

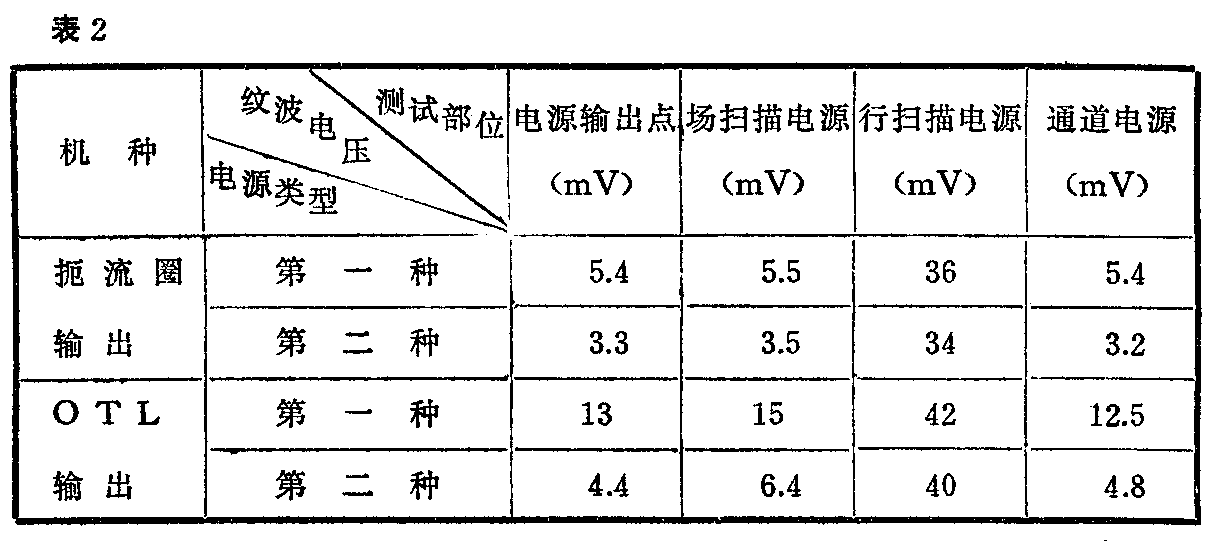

我们曾做过实验: 一种是把稳压电源装成独立的整件，用两根截面积为0.5mm\(^{2}\)，总长0.75m的引线，接到扫描和通道印制板上；另一种是把稳压电源的取样和放大部分和扫描、通道部分装在一块板上。在电视机正常工作下，两种形式的电源各部位的纹波电压有效值不同。而且这个实验分别在场扫描电路采用扼流圈输出和OTL输出的两种机器上进行，结果见表2。两种比较后，可以看出取样、放大电路和扫描、通道在一块板上的纹波电压小。采用上述措施，实际上相当于去掉了一根公共电源引线和一根公共地线，所以，内阻会减小。同时，减小了整机各部分之间的相互影响。图2是我厂31厘米电视机扫描、通道部分电源引线和地线示意图，将取样和放大电路安排在印制板的中间，行扫描、场扫描、图象通道、伴音通道均排在它的周围。印制板上的地线和电源引线各部分相互独立不公用，形成辐射状。(长城无线电厂电视车间技术组)
