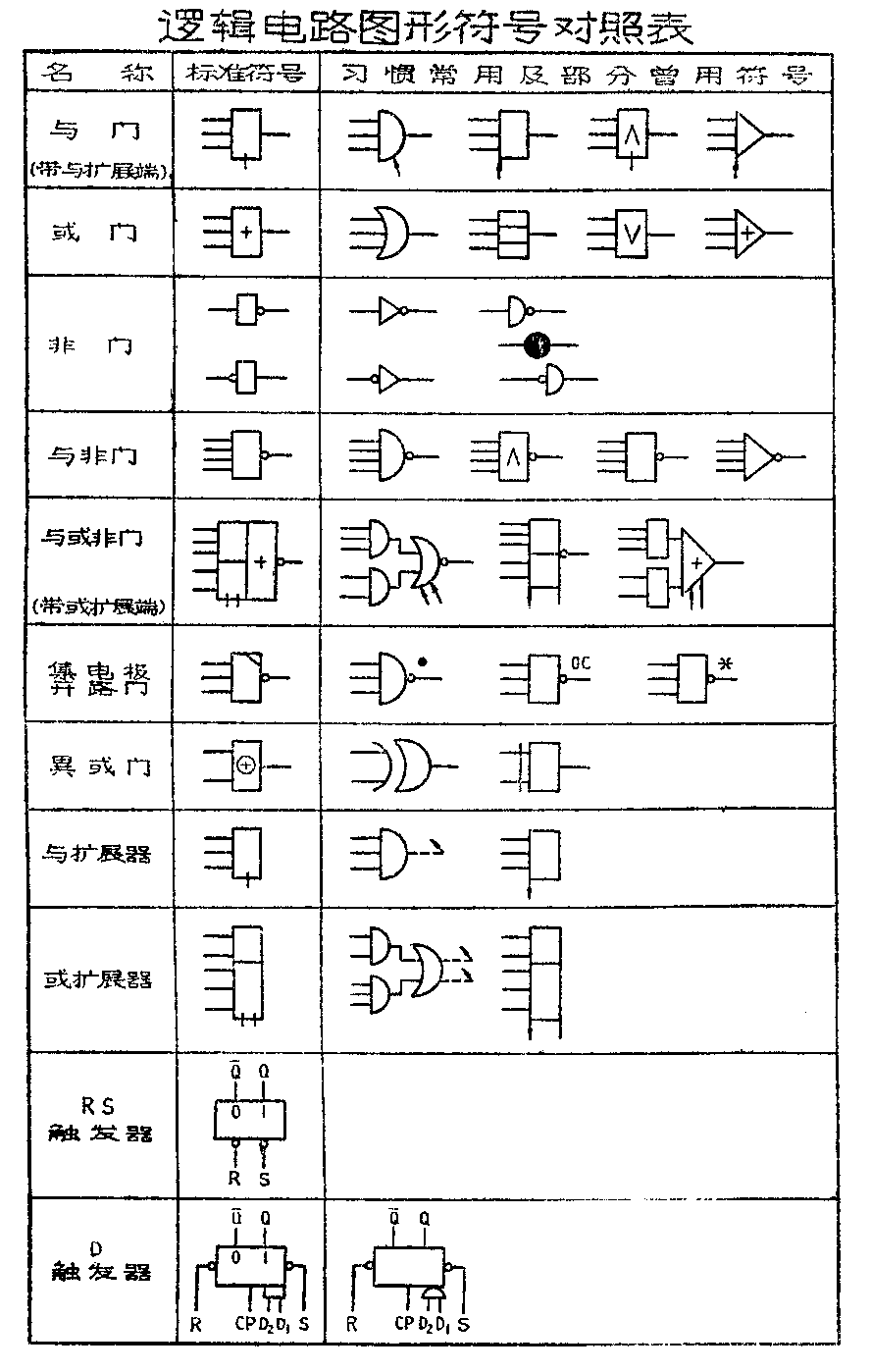

逻辑电路图形符号（简称逻辑符号）标准，现已由有关工业部门制订，并规定于1978年1月1日起实行。为便于读者阅读书刊或绘制电路图等，现将常用的几种符号列于表中，供对照参考。
一、逻辑符号是逻辑含义的抽象概括，它不同于常规的电工符号。常规电工符号中如电容器符号象是两块平行极板；扬声器符号象个喇叭等等，而逻辑符号已完全没有这种“象形”的特点，纯属是抽象的符号。
二、我国逻辑符号的外形一律采用矩形框，在框内没有写上文字或符号的表示“与”逻辑；写上符号“＋”的表示“或”逻辑；其它则写上汉语拼音，如图1～图5写上BJ表示比较器，等等。

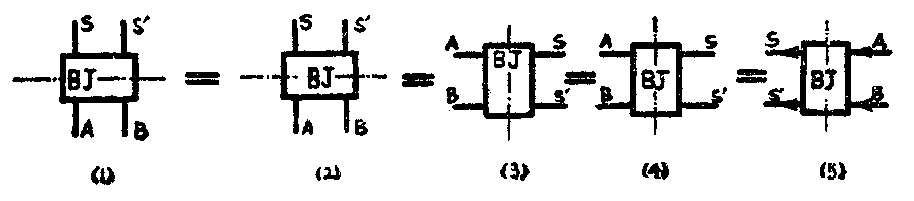

其中输入（A、B）和输出（S、S＇）引线规定分布在图形两侧，并要求在一般情况下信号应是从左到右、从下向上地传递，如图1～图4；如果不是这样而且又容易发生误解时，可以在引线上加箭头标志，如图5所示。

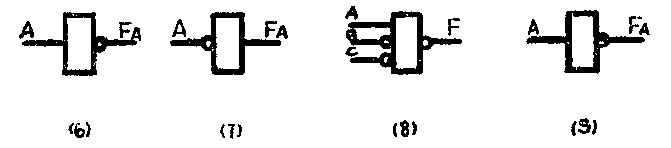

三、“非”逻辑的表示一律采用空心小圆。不论小圆画在输入端或输出端，信号通过小圆，其相位都将变为与原来的相反。如图6、图7，A为输入，输出同样是F\(_{A}\)=A-。但在组成复杂功能电路时，在逻辑含义上是略有不同的，图6通常表示正脉冲控制；而图7则表示负脉冲控制。
非逻辑的输入端有时也可能不止1个，如图8所示，它代表一个“与非”门电路，只是B、C输入应理解为信号到此要经倒相后才再进入，其逻辑关系为：
F＝AB-C--。
此外，为绘图方便起见，“非”逻辑的引线也可以从小圆中通过，如图9所示，它与图6等效。
四、负逻辑的输入和输出端，一律加半个空心箭头表示，如图10即为一个负逻辑的“或”门。
五、逻辑符号可以组合在一起，例如“与”门和“或非”门组成“与或非”门，其符号可以分开单独画或者合并画在一起，成为“组合符号”，如图11、图12所示。

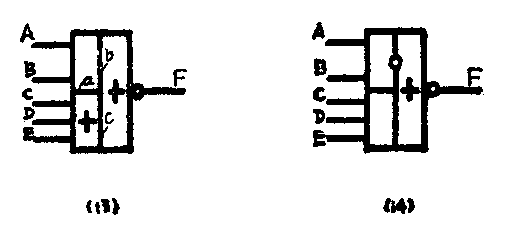

在绘制组合符号时应注意：在组合符号中，与信号传递方向平行的公共线（如图13中a线）的两旁，不发生逻辑关系。而在垂直方向的公共线（如图13中b、c线）的两旁，则只有单一的逻辑关系。此外，任何公共线上都不能有“非”逻辑，如图14即是错误符号。(路民峰编写)
