用集成门电路来组成各种脉冲电路，既灵活又方便。同分立元件相比，集成门电路由于元件少、线路简单，具有便于调试，易于维修，以及功耗低、体积小、开关速度快等优点。因而常常用与非门电路来组成双稳、单稳、多谐振荡器等脉冲电路。TTL与非门电路有单门，也有双门。双门就是在一块集成电路中有两个与非门，如7MY23，所以用一块双门就可以构成一个脉冲单元电路。MOS集成电路有四与非门、八与非门等，集成度更高，用一块集成门电路就可组成多个脉冲单元电路。

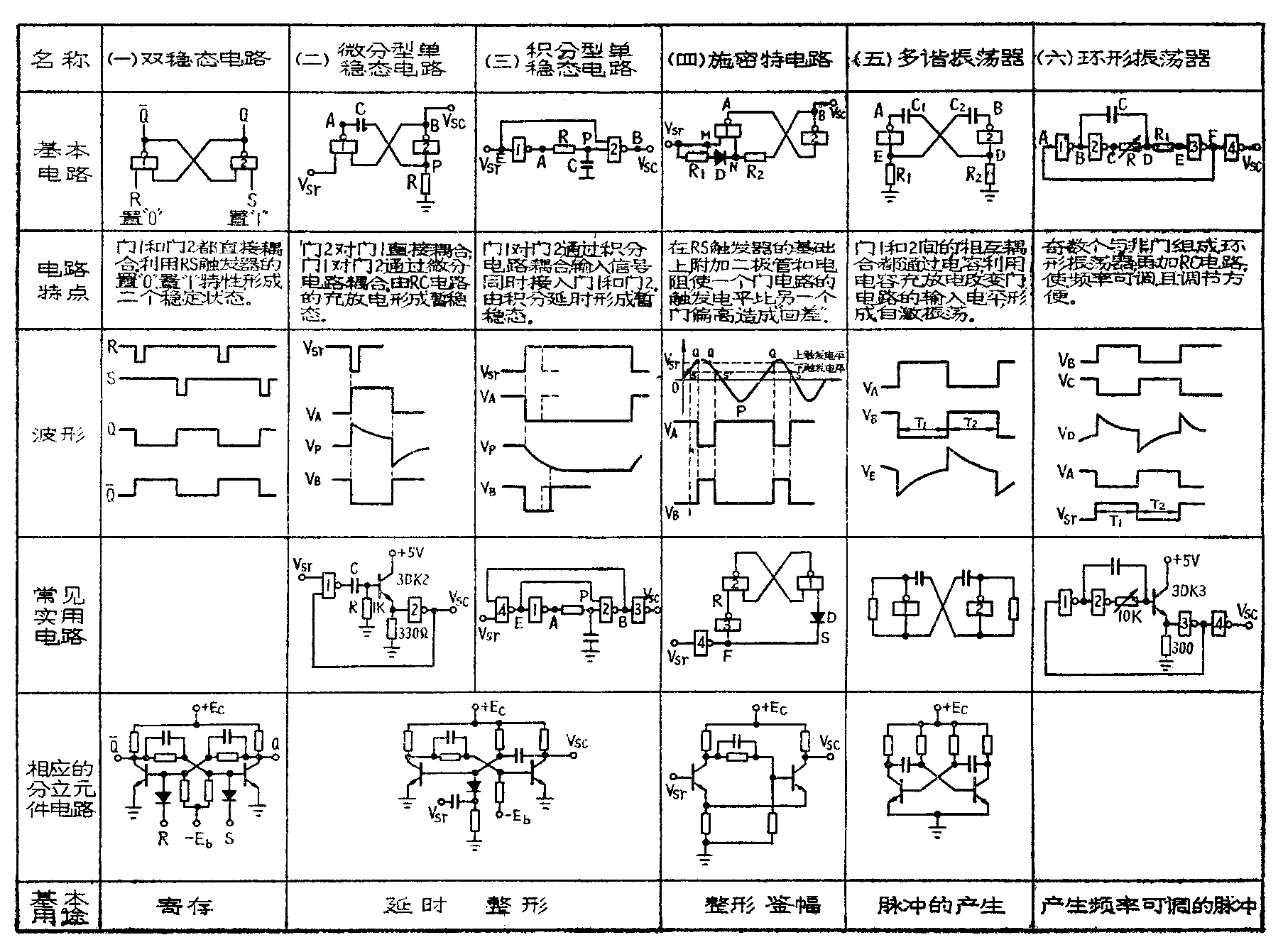

为了使读者对由与非门电路构成的各种脉冲电路有一个全面的、概括的了解，以便于比较、对照，识别各种脉冲电路的特点，掌握它们的功能，我们将各种脉冲电路的基本电路结构、电路特点、波形、常见实用电路以及用分立元件组成的相应电路等，排成了一张表格。下面逐个简要地说明用集成门电路组成的脉冲电路的工作原理。
一、双稳态电路
用两只单与非门电路组成的RS触发器就是双稳态电路。当从R端输入一个负脉冲时，Q-=“1”，Q=“0”，此后，R端电位不论如何跳变，都维持在这个稳态上。只有当从S端输入一个负脉冲时（此时R端必须为正电位），才能使触发器翻转为Q=“1”，Q-=“0”。这时，不论S端电位如何跳变，触发器始终保持这个稳态，除非再次从R端输入负脉冲。所以这个电路也称为置位复位触发器。
相对应的分立元件电路是集—基耦合双稳态电路。
二、微分型单稳态电路
分立元件单稳态电路和双稳态电路的差异，在于将双稳态电路中一边的电阻耦合换成电容耦合，利用电容器的充放电特性，形成暂稳态。在集成电路中，同样将基本RS触发器的两个与非门之间的一边换成电容耦合方式。
基本电路图中的电阻R很小，约500Ω以下，故P点电位呈低电平时是稳定状态。稳态时，门1开启，门1输出低电平，V\(_{A}\)=“0”，P点为低电平，门2关闭，门2输出高电平，VB=“1”。这时，如果从V\(_{sr}\)端输入负脉冲，门1因输入有“0” 而输出为“1”，VA= “1”，因电容两端的电压不能突变，V\(_{P}\)=“1”，使门2开启，VB=“0”，维持门1关闭。但这种状态是暂稳态，因为随着电容C的充电，充电电流随时间按指数规律下降，使流过R的电流逐渐减小，V\(_{p}\)电位亦按指数规律下降，当VP降到门2关门电平时，门2输出V\(_{B}\)= “1”，使门1开启，门1输出VA=“0”，暂稳态结束，又恢复到稳态。
从波形图看出，脉冲宽度决定于RC。在实际运用时，R可作细调，C作粗调。当C在10PF至0.1μF间时，脉冲宽度在100nS至100μS间；当C在100PF到几千μF间时，脉冲宽度可由0.1μS到秒数量级。
这里要注意一点，当输入脉冲宽度大于单稳输出脉冲宽度时，输入端要加微分电路。
为了隔离单稳电路和负载，常常在门2的输出端再加一级与非门作反相器，它还可起整形作用。
实际使用的微分型单稳态电路，如表中“常见实用电路”一栏所示那样，在RC微分电路和门2间加一级射极跟随器，这不仅可消除门2对RC电路的影响，而且使电阻R有较大的调节范围，R可以用到1KΩ。
三、积分型单稳态电路
积分型单稳态和微分型单稳态的区别，在于用RC积分电路代替RC微分电路。输入信号V\(_{sr}\)=“0”时，因Vsr同时送到门1和门2的输入端，使门1输出V\(_{A}\)和门2输出VB都等于“1”，门2输入端V\(_{P}\)=“1”，这是个稳态。
当V\(_{sr}\)=“1”时，VA=“0”，V\(_{B}\)=“0”，输出电平负跳变。但这是个暂稳态，因为门1的输出负跳变经RC积分电路后才到达P点，使P点电位VP逐渐下降，经延迟时间τ后，V\(_{P}\)恰好下降到门2的关门电平，输出端的VB就要由“0”变“1”，回到稳态。输出脉冲的宽度等于延迟时间τ。
基本电路所示的线路结构，要求输入脉冲宽度大于τ，这可以从波形图中虚线所示看出。如果输入脉冲很窄，则暂稳态还没有结束，积分延迟时间未到，V\(_{P}\)尚未下降到使门2关闭，输入脉冲的低电平已经强迫门1和门2关闭。这就失去了单稳电路的作用。为了克服这个缺点，改成“常见实用电路”栏中所示的线路。加入门4，则允许输入脉冲宽度比暂稳时间窄。门4起负或门作用，从门2输出的B点连到门4的一个输入端，当Vsr回到高电平时，因积分延迟时间τ尚未结束， V\(_{B}\)=“0”，用这个低电平封锁住门4。即门1输入端VE的高电平的维持，不是靠输入脉冲V\(_{sr}\)，而是靠VB输出“0”电平来控制。在τ时间内，V\(_{B}\)=“0”，门4输出VE始终为“1”。这就消除了对输入脉冲宽度的依赖关系。门3起隔离负载作用，并对输出脉冲整形。
积分型单稳电路的应用十分广泛。在很多程序控制设备中，用这种单稳电路作延迟电路，使按照规定的先后顺序发出或传输脉冲，积分电路中的R可取200Ω～1KΩ，C可取100μF～20μF，使延迟时间约为20mS。
四、施密特电路
集成门电路组成的施密特电路，也具有整形和鉴幅的作用。我们结合波形图来分析一下基本电路。当输入信号V\(_{sr}\)由0上升到波形图中Q点时，门1翻转，门1输出VA=“0”，门2输出V\(_{B}\)=“1”。当输入信号Vsr下降到波形图S＇点时，V\(_{A}\)=“1”，VB=“0”。当V\(_{sr}\)由S＇点下降到P点以及由P点上升到下一个Q点之前，门1输出维持高电平，门2输出维持低电平。
上升时的触发电平Q和下降时的触发电平S＇为什么不在同一电平上呢？关键在N点。因为门1开启的条件是两个输入端M和N都呈高电平，而只有当门2输出V\(_{B}\)=“1”（此时门1输出VA=“0”）时，V\(_{N}\)才等于“1”，这时二极管D截止。当门2输出VB=“0”时，N点电位由R\(_{1}\)、D、R2的分压决定。因此，要求输入信号V\(_{sr}\)不仅能使M点电位达到门1的开门电平，而且必须使N点电位也达到门1的开门电平，才能使门1开启，门2关闭，从而输出高电平。换句话说，必须使门1的输入电平偏移。所以，上触发电子QQ＇可以理解为输入信号经R1、D、R\(_{2}\)分压后N点电位处于临界开门电平时的输入信号电位，而下触发电平SS＇就只是门1处于临界关门状态时的输入信号电位。
由此可见，使施密特电路翻转和翻回去的输入电平有个差值，这个差值叫“回差”。存在回差是施密特电路的一个重要特性。回差大，抗干扰能力强，小于回差的干扰信号，经施密特电路后被去掉。但回差过分大，就不能鉴别幅度较小的波形。回差是可调的，当基本电路图中R\(_{2}\)固定，而R1增大时，N点的分压比就减小，V\(_{N}\)达到临界“1”电子所需要的输入信号电平更大，回差就增大。当R1=R\(_{2}\)时，回差最大。基本电路图中，可取R2=1KΩ，R\(_{1}\)=100Ω～1KΩ。
另一种形式的施密特电路如表中“常见实用电路”栏所示。在门1和门2组成的RS触发器中，R端和S端的触发电平不在同一值上，S端的触发电平，必须比门1的关门电平还低一个二极管的正向压降，这时门1才关闭，而R端的触发电平只要等于门2的关门电平，就可使门2关闭。二极管的正向压降就是这个电路的回差。这种电路的回差调节范围不大。二极管用普通2CP型即可。
相应的分立元件电路是射极耦合双稳态电路。
五、多谐振荡器
只要对照一下分立元件和集成电路的基本电路图，就可以看出，它们具有共同的特点——电容耦合。注意电容两端的电压不能突变，电容的充放电需要一定的时间，充放电曲线按指数规律变化，就能较易了解多谐振荡器的工作原理。
设门1输出由“0”变“1”，V\(_{A}\)=“1”，产生正跳变，经C1耦合，促使门2输出由“1”变“0”，V\(_{B}\)＝“0”，又经C2耦合，保证门1输出为“1”，这就形成一个暂稳态，此时门1关闭而门2开启。
造成状态转化的主要因素是电容器的充放电。上述稳态刚形成，C\(_{1}\)就充电（C2放电），使V\(_{D}\)逐渐下降，经时间T1，V\(_{D}\)下降到门2的关门电平时，门2关闭，VB=“1”，经C\(_{2}\)耦合到门1输入端，促使门1开启，VA=“0”，又经C\(_{1}\)耦合到门2，使VB保持“1”状态，从而使多谐振荡器从第一个暂稳态转化成第二个暂稳态，此时门1开启而门2关闭。
此后，C\(_{2}\)充电（C1放电），经T\(_{2}\)时间后，VE下降到关门电平，经过正反馈，又回到第一暂稳态。就这样形成振荡。
改变RC可改变振荡周期，当R=1KΩ，C=100μF～100PF时，频率从几赫到几兆赫。
六、环形振荡器
环形振荡器是用奇数个与非门电路连接起来，并将最后一个与非门的输出反馈到第一个门电路的输入端。因为经过奇数次反相，电平相反，电路就一定要来回翻转，从而形成振荡。如果加入电阻和电容，就可以获得振荡频率可调的环形振荡器。
设第一个门电路输入端V\(_{A}\)由“1”变“0”，则门1关闭，门1输出端VB由“0”变“1”，这个正跳变一方面使门2开启，V\(_{C}\)由“1”变“0”，同时VB经电容C耦合，使D点电位V\(_{D}\)由“0”变“1”。VD=“1”而V\(_{C}\)=“0”。因为R1很小，D点电位和E点电位几乎相等，VD=VE= “1”，使门3开启，门3输出VF=“0”，从F点反馈到门1输入端，因VA=“0”，所以这是一个稳态。由于V\(_{B}\)是经电容C耦合到D点的，这个稳态是暂时的。电容C经电阻R充电，使D点电位逐渐降低，当VD、V\(_{E}\)降到门3关门电平时，门3输出VF=“1”。经反馈线使门1开启，V\(_{B}\)=“0”，这个负跳变一方面使门2关闭，VC=“1”，同时V\(_{B}\)经电容耦合，使VD和V\(_{E}\)下跳到“0”，这又保证了门3关闭，达到另一个稳态。
但是这个稳态也是暂时的，因V\(_{B}\)=“0”，VC=“1”，电容C将被反向充电，使V\(_{D}\)逐渐上升，门3开启，回复到第一暂稳态。这种周期性变化的继续，就形成振荡。
R可用2K电位器，R\(_{1}\)=120Ω，这时频率随电容量的大小而变，电容为100μF时，周期可达秒数量级，当电容小到15PF时，频率可达几兆赫。
当采用表中“常见实用电路”栏的线路时，即在门3前面加一个射极跟随器，频率调节范围增大十倍以上，电位器阻值可增大到10KΩ左右。（凌肇元）
