在安装或使用380伏三相交流电源时，有时需要确定相序。为此，我们制作了一个简单实用、便于携带的相序指示器。
工作原理

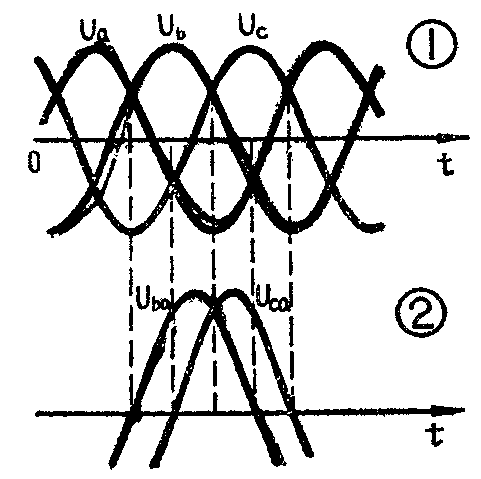

通常将三相交流电按正弦波展开如图1所示。其中U\(_{a}\)、Ub、U\(_{c}\)分别为A、B、C三相对“O”电位的电压，即相电压。我们以A相为基准，可以画出B、C相相对于A相的电压即Uba=U\(_{b}\)-Ua，U\(_{ca}\)=Uc－U\(_{a}\)，Uba、U\(_{ca}\)波形见图2。从图2可以看出，Uca的相位滞后于U\(_{ba}\)60度。如果我们将图2中的电压Uba通过移相网路滞后60度，则U\(_{ba}\)与Uca曲线重合，即U\(_{ba}\)－Uca=O；反之，如果将U\(_{ca}\)通过移相网络向后移60度，则Uba与U\(_{ca}\)的相位差增大到120度，Uba-U\(_{ca}\)≠0，它们的差值曲线仍为50赫的正弦波。根据这个道理，在判断三相电相序时，可先以任一相为基准，判断另外两相的相序。比如，选A相为基准电压时，若Uba-U\(_{ca}\)=0，则说明B、C相序反接；若Uba－U\(_{ca}\)≠0，则说明B、C相序接对。同理，如果以B相或C相为基准电压时，可检查A、C相或A、B相接法是否正确。

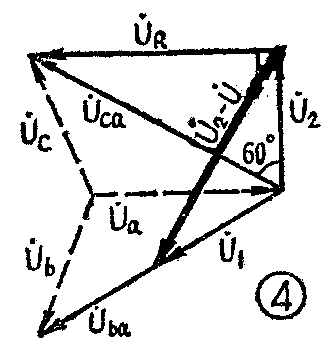

相序指示器电路见图3。R、C组成相移60度网络，即图中C上的电压U·\(_{2}\)比U·ca相位滞后60度。如果把A＇、B＇、C＇分别接入三相电源的A、B、C相，图中“1”点的电压U·\(_{1}\)为U·ba的分压值即U\(_{1}\)=1/2Uba，且U·\(_{1}\)与U·ba同相位。U·\(_{2}\)滞后U·ca60度，并且也滞后电阻R上的电压U·\(_{R}\)90度，它们与各电压的矢量关系见图4。由图4可以计算出U2=U\(_{ca}\)cos60°=1/2Uca。|U·\(_{2}\)-U·1|=\(\sqrt{3}\)U\(_{2}\)=3/2·Uca=\(\sqrt{3}\)/2×380≈270伏（有效值）。此时接在“1”与“2”点之间的氖灯亮，表示正相序。
如果把B、C相接反（B＇接C端，C＇接B端），这时U·\(_{1}\)与U·ca同相且U\(_{1}\)=1/2Uca，U·\(_{2}\)滞后U·ba60度，因此U·\(_{2}\)与U·1同相位见图5，U\(_{2}\)＝UbaCOS60°=1/2U\(_{ba}\)，U1=U\(_{2}\)|U·2-U·\(_{1}\)|=0，氖灯不亮，表示B、C相相序接反。
元件选择与安装
R、C为串联相移网路，因R／X\(_{c}\)=UR/U\(_{c}\)=tg60°=\(\sqrt{3}\)，2πfCR=3，选取R=5.1（MΩ）C取1000（Pf）。氖管起辉电压＜90伏。
所有元件装在一个普通的15安三相胶木插头内，原接地线插头不用，在其背面对应位置钻一直径为5毫米的圆孔，作为氖灯显示孔。指示器作好后，应在预定的基准相序上进行校准。（杨克信）
