自制简易高频头

这里介绍一只简易的三频道高频头，它的结构比较简单，调整比较容易，经过实际使用，效果也比较满意。

这只高频头，是用一只三刀三掷波段开关作频道选择开关，用一只二极管作频率微调。它的电路结构原理和制作方法介绍如下：

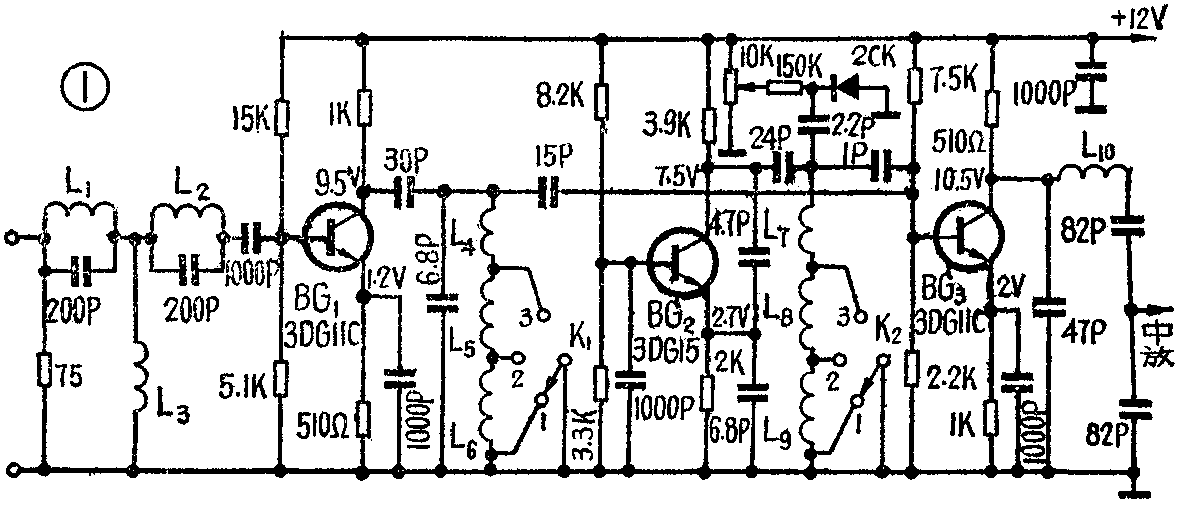

简易高频头的电原理图如图1。它是由输入电路、高频放大器、本机振荡器、混频器四部分组成的。

输入电路采用一节T型高通滤波器来抑制中频和较低频率的干扰信号。高放级由晶体管BG\(_{1}\)和单调谐回路构成。线圈L4、L\(_{5}\)、L6构成三个频道的高放调谐回路，当开关K\(_{1}\)拨到“1”时，L4、L\(_{5}\)、L6三个线圈相串联，高放级调谐于最低频道，这里设计为第二频道。当K\(_{1}\)拨到“2”时，线圈L6被短路，线圈L\(_{4}\)、L5起作用，此时设计调谐在第五频道。当K\(_{1}\)拨到“3”时，L5、L\(_{6}\)均被短路，只有L4起作用，此时调谐于第八频道。经高放级放大后的信号再经耦合电容（15P）耦合到混频管BG\(_{3}\)的基极。本机振荡器是采用的电容三点式振荡电路。它是由晶体管BG2和振荡回路组成。变换频道时，须靠改变振荡回路的电感线圈来改变本机振荡频率。当开关K\(_{2}\)拨到“1”时，L7、L\(_{8}\)、L9三只线圈相串联，此时本机振荡频率为第二频道所需要的频率。当K\(_{2}\)拨到“2”时，L0被短路，L\(_{7}\)、L8起作用，振荡频率为第五频道所需的源率。K\(_{2}\)拨到“3”时，L8、L\(_{9}\)均被短路，只有L7起作用，振荡频率为第八频道所需的频率。这只高频头输出的中频信号选为37MHz，所以第二、第五、第八这三个频道的本振频率分别为94.75MHz、122.25MHz和221.25MHz。

为了使本振频率适应接收频道的电视信号的要求，还必须进行频率微调，这里是通过改变一只二极管结电容来完成的。把二极管与一只小电容（2.2P）相串联后，再并联到本振电感线圈的两端，改变加到二极管两端的电压，二极管的结电容就发生变化，从而达到频率微调的目的。这种微调方式，方便可靠。改变二极管两端电压的电位器，可放置在电视机的任何位置。

高频头的混频级，由晶体管BG\(_{3}\)和调谐回路组成，L10为回路调谐线圈。混频以后得到的中频信号，经电容分压后供给中放。

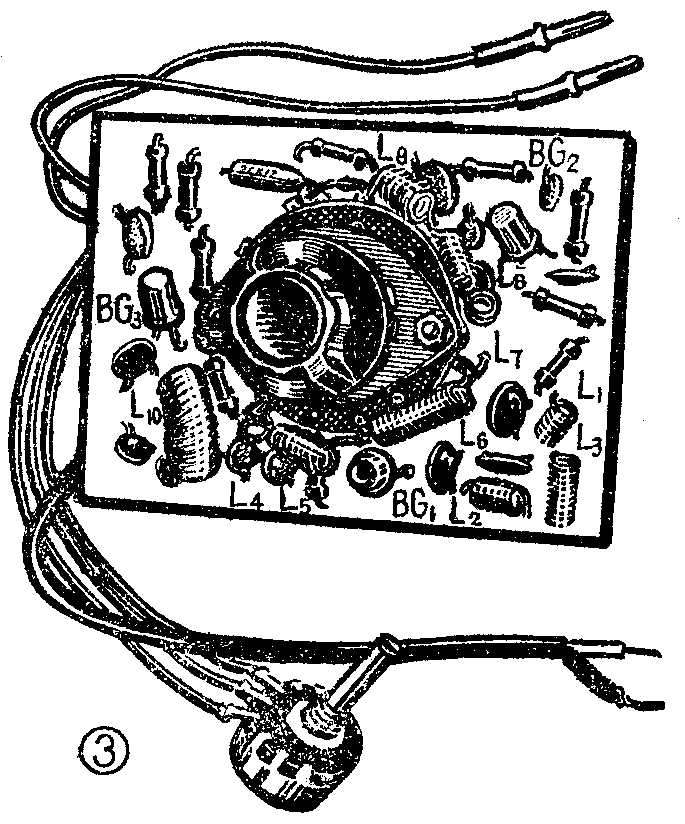

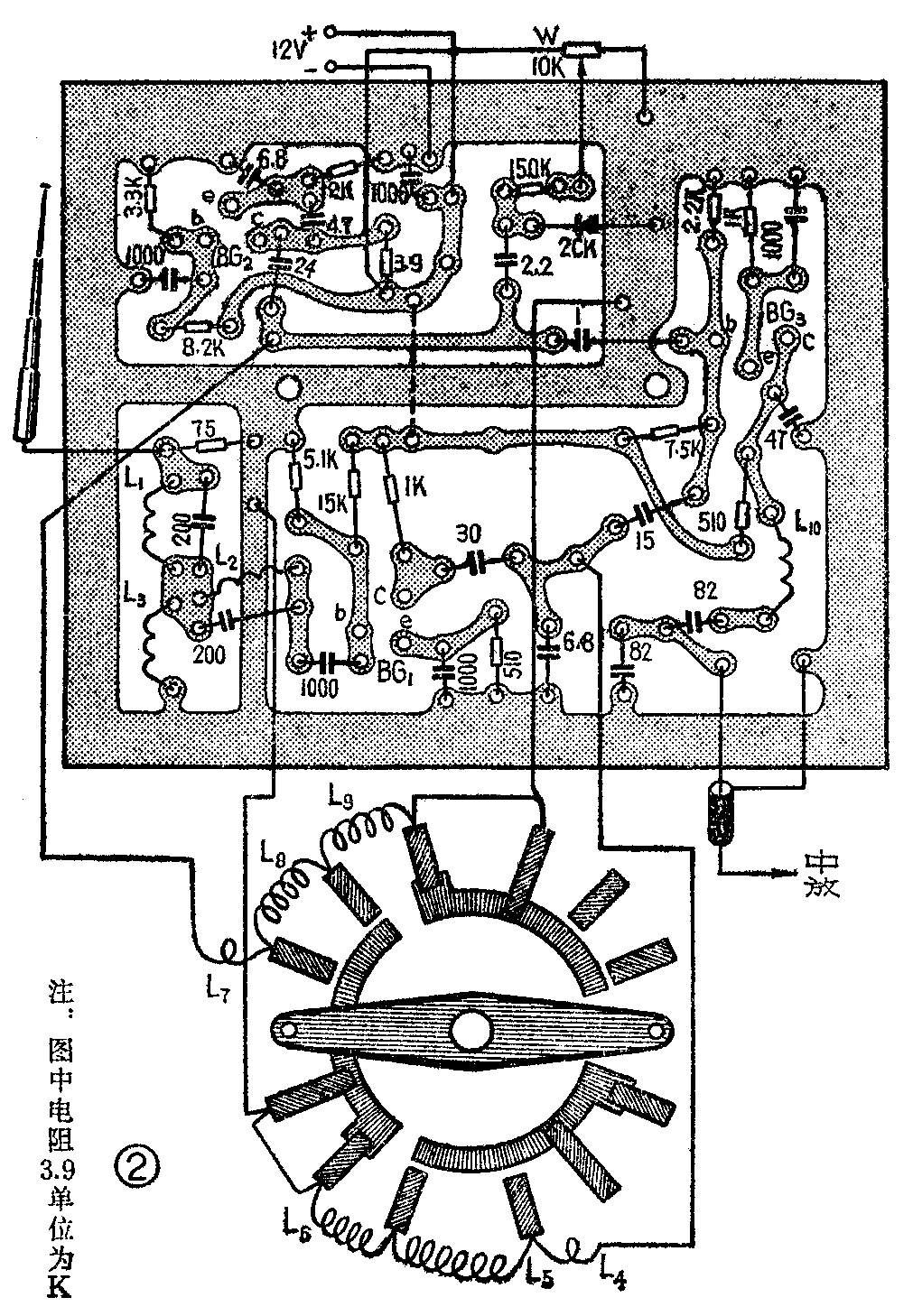

电路的元器件（除电位器外）全部安装在一块6.5cm×8cm大小的印制板无铜箔的一侧见图2（图为1∶1印制板图）。频道选择开关采用的是KZZ型中型3刀3位胶纸板波段开关，只用其中两个刀。由于在波段开关下面需要安装元件，所以波段开关固定在印制板上后，波段开关转换片与印制板之间须留有8mm的空隙，安装示意图见图3（注意空隙不要超过8mm）。电阻均为1／8瓦碳膜电阻，采取卧式安装。电容全部用瓷片电容。三极管如果没有原理图上所标示的型号管子，可选用50＜β＜100、f\(_{T}\)＞700MHz的其它类型管子代替，如2G210、2G211、2G910、2G911等。三只三极管可以使用同一型号的。二极管采用2CK型即可，实验表明2CK5效果较好。线圈全部用直径0.5mm的漆包线，顺时针方向绕制成空心线圈。各线圈数据见表1。

装配完毕经检查无误后可以接通电源，按照图1所标示的电压数值调整各级直流工作点。各点电压调整到符合要求以后，用75欧高频电缆把高频头与中放连接起来，再接上天线，把频率微调电位器旋到中间位置上（整个调整过程中不要再动它），从高频道开始调整各个调谐回路。即将波段开关先拨到接收第八频道信号的位置上，调整L\(_{7}\)线圈（即用镊子拉松或压紧线圈）。接收到图象和伴音信号后再调整线圈L4，使信号最佳为止。调整L\(_{4}\)不如调整L7时对信号的影响显著，这是正常现象。第八频道调好后，L\(_{4}\)、L7两线圈就不要再动了。以同样的方法和次序调整接收第五频道信号的两线圈L\(_{3}\)、L5以及接收第二频道信号的两只线圈L\(_{9}\)、L6，使收到的信号最佳为止。最后在任一频道位置上拨动线圈L\(_{1}\)0，使信号最清晰，调整即告完毕。

如果总调不出图象，就需检查本振是否已起振。方法是用三用表测量本振管发射极到地之间的电压值（大约为2.7V～3V），再用一只1000P的小电容并接到本振管发射极和地之间，此时表针指示的数值，如果比未并接小电容时有所减少，就说明本振起振了。否则就是未起振。如果经检查证明本振不起振，就需要详细检查振荡电路，有无错接之处，振荡管BG\(_{2}\)的质量是否符合要求，可调换一只比较好的晶体管试试。如果本振已经振荡而调不出图象和伴音，就需要细心调整本振线圈的匝数。因为工作频率较高，线圈的引线长短以及各元件的引线长短，都对频率有极大影响。所以表1中对高频道本振线圈L7给出了一个大概的范围（1.5～2.5匝），其所用线长约30～40毫米。在这个范围内作几个线圈，分别装在电路上试，也可以按匝数最多（如2.5匝）的绕一只线圈，然后在调整时，把它逐渐拧成麻花状直到收到信号为止。中频改为34.25MHz时，元件数据不变。（高峰倩）
