扩音机内有许多电感元件，如电源变压器、输出变压器、输入变压器、扼流圈等，这些元件在扩音机中均起着很重要的作用。由于对这些元件的故障检修往往比检修其它元件麻烦，本文就专讲讲对这类元件的故障检修方法。在实际工作当中，这些电感元件常见到的故障有线圈断路、短路（与铁心短路、匝间短路、级间短路）、漏电（与铁心漏电、级间漏电）等几种。
故障检查办法
一、电源变压器。
1.低压电源变压器（即灯丝变压器）线圈断线。
故障现象：接通低压电源后，电子管不亮。
检查办法：用万用表测量该管子的低压电源变压器，会发现初级有电压，次级没有电压。可断开电源，用万用表欧姆档测量初级或次级线圈是否通路。不通路就是断线了。一般情况下，低压电源变压器次级线圈电压低、用线粗，不易产生断路。断路点多发生在初级。
2.高压电源变压器次级中心抽头与地之间断路或初级线圈断线（以GY2×275扩音机为例）。
故障现象：高压开关开启后，扩音机不响。扩音机没有直流高压和次高压。
检查办法：用万用表交流高压档（量程要足够），测量高压电源变压器次级接整流管屏极的两头与地（机壳）之间的电压，或关掉机器测量直流电阻。如果没有交流电压，阻值也无限大，就是变压器次级中心抽头与地之间断路，断路点多发生在中心头引出头，或是与地线的连接处。接通焊牢即可。
如果变压器次级无电压，整流管屏极与地都通路，并有一定阻值，说明次级回路正常，应继续用万用表欧姆档检查初级是否断线（测量时应关掉机器电源）。
3．高压电源变压器次级有一边断线。
故障现象：大高压汞气整流管一只闪蓝光，一只不闪蓝光。扩音机声音小而且失真。
检查办法：测量高压电源变压器次级中心抽头与两边之间的电压值，或关机测量两边的直流电阻，无电压或电阻无限大的一边就是断线了。
4．高压电源变压器严重漏电。
故障现象：扩音机加上高压后，高压保险丝易烧断，或者时间稍长，高压电源变压器发热、冒烟、打火花、出现油漆焦味等。
检查办法：关掉机器电源，用万用表高阻档，测量高压电源变压器初、次级线圈与地之间的阻值，并测量次级与初级线圈之间的阻值，即可判断绝缘的好坏。当然最好用摇表测量，绝缘电阻如果低于50兆欧即是绝缘性能不好。
5．高压电源变压器次级一边线圈局部短路。
故障现象：扩音机声小而且失真。两只大高压汞气整流管闪动的光色不一样。
检查办法：用万用表测量次级线圈两个边的电压，或停机测量两边的电阻值。往往是闪动光色较暗的一边电压低，电阻小，内部存在短路现象。
二、扼流圈。
大型电子管扩音机中一般均有两个扼流圈：大高压扼流圈和次高压扼流圈。
1．大高压或次高压扼流圈线圈断线。
故障现象：高压开关开启后，扩音机不响，用测量选择开关测试，没有大高压输出，或者是没有次高压输出。
检查办法：如果没有直流大高压输出，则可能是大高压扼流圈断线。可测量大高压扼流圈前、后的直流电压，也可关掉机器电源，用万用表测量扼流圈的直流电阻。如果前面有直流高压，后面没有电压，且扼流圈直流电阻无限大，就说明扼流圈断线。
用同样的办法，可测试次高压扼流圈是否断线。一般情况下，大高压扼流圈比次高压扼流圈断线的可能性大。
2．大高压扼流圈绝缘不好。
故障现象：扩音机开启后，高压过荷自动开关容易掉落，如果再强迫开机，保险丝易熔断。无信号输入时，汞气整流管蓝光布满全管，或有火花跳越。如果整流管是真空管，灯丝与屏极之间常出现蓝光中火花。
检查办法：上述现象是大高压回路与地绝缘不好致使高压整流管负载过重。可关掉机器电源，用摇表测量扼流圈线圈与铁心（机壳）之间的绝缘电阻，如果低于50兆欧，就是绝缘不好。
3．次高压扼流圈绝缘不好。
故障现象：扩音机声音小，失真，次高压低于正常值，次高压整流管灯丝与屏极之间有微动的蓝光，灯丝容易烧断。时间稍长，次高压扼流圈发热、冒烟。
检查办法：上述现象是次高压回路负载过重的表现。可关机后用摇表测量次高压扼流圈与地之间的绝缘电阻，如果低于20兆欧就是绝缘不好。
4.大高压扼流圈线圈短路。
故障现象：扩音机声音失真并有交流声，强放管屏极发红，屏极电压增高，静态屏流增大。
检查办法：见本刊1976年第6期《怎样检修扩音机的声音失真？》一文。如果是少部分匝间短路，影响不会很大；当发生层间短路时，影响才较明显。
5．次高压扼流圈线圈短路。
故障现象：扩音机声音失真并有交流声，次高压电压升高。
检查办法：基本同上。
三、输出变压器。
1．输出变压器次级线圈断线。
故障现象：高压开关开启后，扩音机不响。输出变压器随输入信号的大小，发出似监听喇叭一样不清晰的声音。屏流表在输入信号强时反而倒摆。
检查办法：测量次级有无输出电压，并关机后测量次级线圈是否通路。
2．输出变压器初级线圈一边断线。
故障现象：扩音机声音小而且失真。强放管一边屏极发红，一边无屏压。
检查办法：测量输出变压器初级中心抽头对两边的直流电压，并关机后测两边的直流电阻，如果某一边无直流电压和电阻无限大，就证明这一边断线。
3．输出变压器初级线圈一边局部短路。
故障现象：扩音机声音小而且失真。强放管一边屏极发红。两边屏压不一样。
检查办法：（请参考本刊1976年第6期《怎样检修扩音机的声音失真？》一文。）
4．输出变压器绝缘不好。
故障现象：（和大高压扼流圈绝缘不好现象一样。）
检查办法：停机后用摇表测量输出变压器初级与地和次级之间的绝缘电阻，如果低于50兆欧，即是绝缘不好。
四、输入变压器。
1．输入变压器次级有一边断线或局部短路。
故障现象：扩音机声音小而且失真。强放管有一边屏极发红。两边的直流电压、静态屏流都一样，但动态屏流不一样。
检查办法：把输入变压器次级线头断开，前级输入固定信号，测量次级中心抽头与两边的交流电压值，或关掉机器后测量次级两边的直流电阻值。如果有一边无电压、直流电阻无限大，说明这一边断路；如果电压低、直流电阻小，说明这一边局部短路。
2．输入变压器初级有一边断路或局部短路。
故障现象：扩音机声音小而且失真。强放管两管栅极激励电压很低，推动管两管屏压不一样，或者是一管有屏压，一管无屏压。
检查办法：（和检查输出变压器初级有一边断线或局部短路的办法一样。）
3.输入变压器绝缘不好。
故障现象：和次高压扼流圈绝缘不好现象基本相同，时间稍长输入变压器发热或冒烟。
检查办法：用摇表测量输入变压器初级线圈与地和次级线圈之间的绝缘电阻，如果低于20兆欧就是绝缘不好。
4．输入变压器初、次级之间漏电。
故障现象：扩音机杂音大，严重失真，强放管屏极发红。
检查办法：断开输入变压器次级线头，开启电源（前级不要输入信号），用万用表直流电压档测量输入变压器次级任何一头与地之间的电压。好变压器应测量不出电压来，即使有微小的直流电压，变压器也不能再用。
对有偏压供给的扩音机，检查时要把偏压先去掉。
变压器的修理
变压器不管出现上述哪种故障，不经修理都不能再继续使用。下面介绍几个简单的修理方法。
1．漏电故障修理。
变压器不管是级间漏电，或是某级对地漏电，多数是由于受潮使绝缘层的性能下降引起的。可采用浸烤法，驱除变压器中的潮气，以增强绝缘性能。如有烘箱，可把变压器放在烘箱内烘烤；如没有烘箱，可找一个铁筒或木箱，在里面放上灯泡或电炉，用调压器调整电压，来控制烘箱内的温度。把变压器吊在烘箱内电炉或灯泡的上面，烘箱外面用毛毯或棉被盖好，保持箱内温度在80℃左右。烤24小时以后，取出热变压器，立即放在绝缘漆中浸泡24小时，再烤24小时就行了。另一种办法是把变压器吊在铁筒或铁锅内（变压器不能接触铁筒或铁锅），倒入绝缘漆或沥青，把变压器全部淹没住，然后加火煮，温度要保持到使沥青或漆冒泡但不冒烟。煮40小时，取出晾干或烤干即可。
有些原绝缘不好的变压器，经过这样处理后，不用重新拆绕就能继续使用。如果经测试后仍不能用，则需拆了重绕。
2．变压器的拆绕方法。
要重绕变压器，首先要搞清损坏原因。如果是因原变压器设计不合理而损坏，则不能按原样子重绕，否则绕好后还会继续损坏；如果是因为外电路故障或使用不当，使变压器发生断路、短路或者严重漏电等，则应拆了重绕。绕制前，要弄清几个基本数据，如各绕组的圈数，使用线径，线圈的排列方法，层间和级间使用绝缘材料的质量和厚度，铁心的插合方法等。上述数据有些扩音机说明书上已经注明，但也有很多说明书没有注明，因此拆卸时要做好记录。
①要弄清铁心形状和插合方式，拆下来后把铁心按原来位置捆起来，等线包绕好后要按原来形状插入。
拆卸时，头几片往往不容易取出来。如果铁心有横条，可用较薄的螺丝刀把上、下横条先去掉几片（无横条的应慢慢摇动铁心），用钳子夹住较松的一、二片铁心，慢慢摇出，这时整个铁心就会松动容易取出了。
②线圈内层和外层的绝缘壳，要尽量保持完整，以备继续使用，并且把圈数最少的一组线圈（标示电压或阻抗值最低的）的两个头标明记号，拆下后把这组线圈的圈数记准确。
如果线包骨架（内壳）已损坏，应重新做骨架。先把铁心在台钳上夹紧，量出内心尺寸，按这个尺寸做一个方木，用石棉纸或云母纸等在方木上卷一圈，接口处要接紧对齐，涂上万能胶，再卷上两层青壳纸，然后把方木去掉，放在绝缘漆内煮2小时，烘干即可使用。线包外壳用较硬的青壳纸或牛皮纸都可以。
③记录下各组线圈上原标明的电压或阻抗值、使用的线径、级间和层间使用绝缘材料的规格和厚度、线圈在铁心上的排列方法等。
④绕制线包以前，要根据以上的记录，画出变压器绕组排列位置图，并标明各种数据。我们以GY2×275瓦扩音机为例，画出输入变压器绕组排列图，如图1。
⑤计算各绕组圈数。
根据已经记录下来的最少一组绕组的圈数和其它绕组的关系，就能计算出各组绕组的圈数来，不需要在拆卸时对各绕组的圈数一圈一圈地去数。各绕组之间的关系是：
N=\(\frac{U}{_{A}}\)UP=\(\sqrt{Z}\)\(_{A}\);ZB=\(\frac{I}{_{B}}\)IA=n\(_{A}\);nB①
式中：N代表线圈之间的比值；U\(_{A}\)、UB代表初、次级电压值；Z\(_{A}\)、ZB代表初、次级阻抗值；I\(_{A}\)、IB代表初、次级电流值；n\(_{A}\)、nB代表初、次线圈圈数。
不管变压器上标明的是什么数值，只要利用①式先求出各个绕组的比值N，就可以利用②式求出每个绕组的圈数；
n\(_{A}\)＝nB·N……②

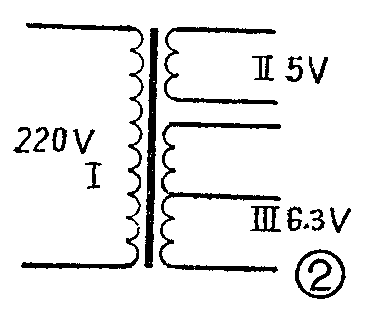

以某扩音机灯丝变压器为例（如图②、线圈间的比值关系为：
绕组Ⅰ和绕组Ⅱ为
N\(_{Ⅰ、Ⅱ}\)=\(\frac{220伏}{5伏}\)=44
绕组Ⅲ和绕组Ⅱ为
N\(_{Ⅲ、Ⅱ}\)=\(\frac{6.3伏}{5伏}\)=1.26
在拆变压器时，已知绕组Ⅱ的圈数为43，所以绕组Ⅰ的圈数为n\(_{1}\)=43·NⅠ、Ⅱ=43×44=1892圈；绕组Ⅲ的圈数为n\(_{Ⅲ}\)＝43·NⅢ、Ⅱ＝43·1.26=54圈。
⑥根据线包内骨架的大小制作一个方木，把内绝缘骨架套在上面，方木的中心钻一个圆孔，装到绕线机轴上，按图1所示的排列顺序进行绕制。绕组Ⅰ层间用0.03毫米厚的玻璃纸；绕组Ⅱ、Ⅲ层间用0.08毫米厚的电缆纸；绕组之间和铁心之间用0.05毫米厚电话纸三层，中间加一层0.04毫米厚的聚脂薄膜。应该注意的是，在绕制分段绕组和对称性线圈时，不但圈数应一样，线圈的松紧度也要一样，以保持用线量相等，达到平衡。从原来变压器上拆下来的线，漆皮可能会有破裂，不经过包漆处理不能再用。线圈绕得要紧密平整。需要在内部接头时，接头不要搞错。
线包绕好后，要用棉线捆紧，以免松脱，并且应按处理漏电故障的方法，对线包浸漆。
⑦变压器的铁心插好后，要用摇表测试其绝缘程度，合格时接通电源，测量各组的电压值，都达到正常值时再装入机器内使用。（河南省广播事业局 郭银法）
