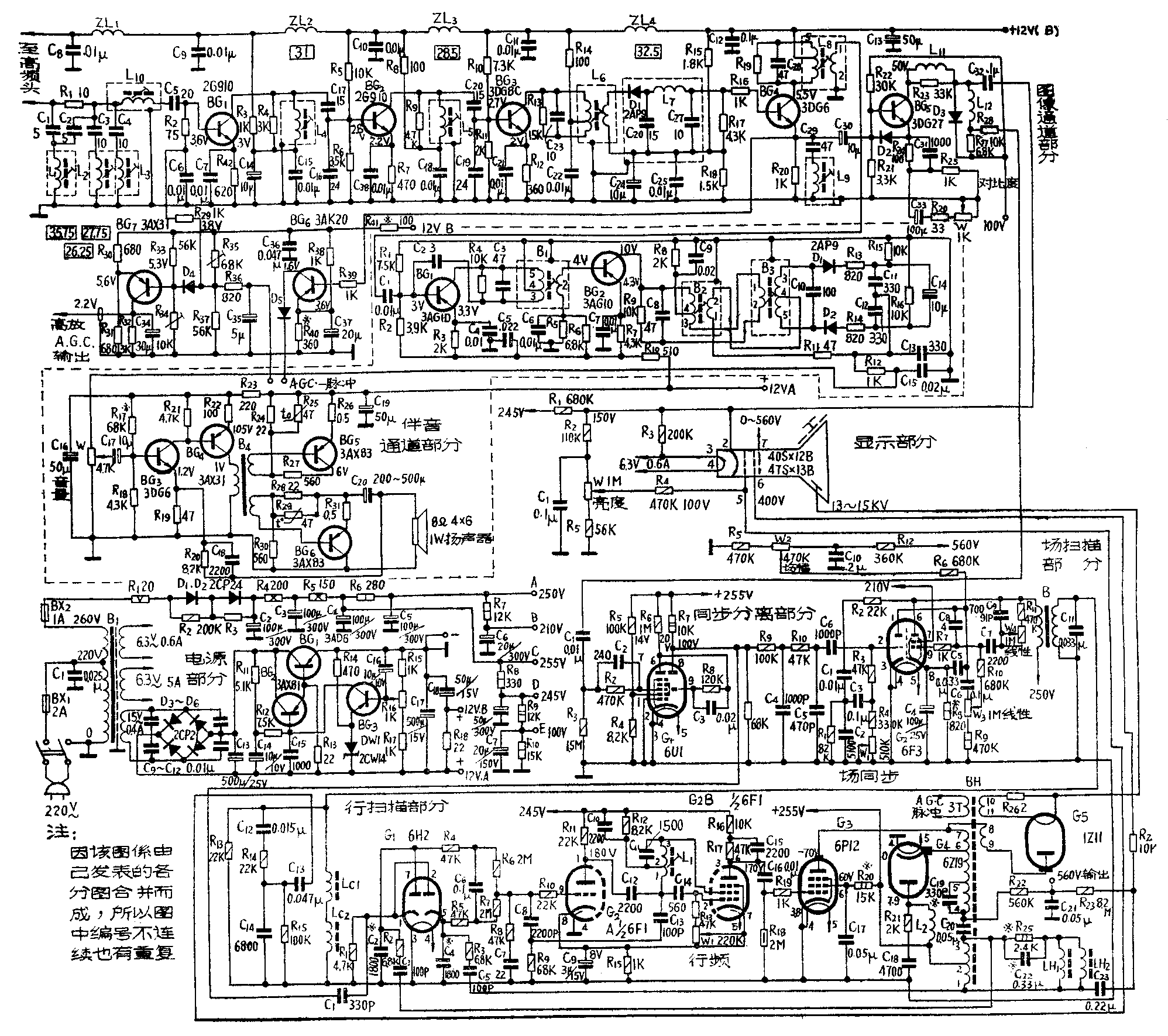

在对电源、显示和扫描电路已经完成综合预调（见本刊1975年8、9期）的基础上，又把同步分离、图象通道、伴音通道及高频调谐器等部分装制完成后，就可进行整机调整工作。现以40厘米混合式电视机为例，介绍电视机整机调整及调整过程中出现故障的排除方法。整机线路如图1所示。
电视机整机调整方法
1．检查各级电源：在对同步分离、图象通道等新装各部分的接线、元件检查无误后，断开图象中频放大器的吸收回路线圈L\(_{1}\)、L2、L\(_{3}\)，接上电源检查各部分电流、电压是否符合正常值。依次接通图象通道和伴音通道的12伏电源。图象通道部分电流应在50～60mA范围内；伴音通道部分电流应在20～30mA范围内。如果电流超出以上数值很大，说明电源回路有短路或某一电解电容严重漏电，应分别进行排除。伴音通道部分电流过大，还可能是末级推挽功放管BVCEO太小或偏置太大等原因造成。接通视放管BG\(_{5}\)的100伏电压，测量它的集电极电流应在5～7mA。测量图象通道、伴音通道各晶体管的射极和基极对地电压，应与图1中所标值接近。接通同步分离级的电源，测量G16U1管的屏压及帘栅压应与图中数值接近。
2．图象通道的调整：将各部分电路彼此间的连线全部接好。将对比度电位器旋至对比度最强位置。用手持改锥金属部分碰触视预放管BG\(_{4}\)的基极，应在显象管屏幕上出现波纹状和雨点状等闪动的光栅，这说明视放级已能工作。如果光栅无变化，则应在显象管阴极、BG5集电极和基极、BG\(_{4}\)的射极等逐点用此方法进行检查，碰触到哪点，屏幕上无反应，则说明故障在此点之后的电路中。若用上述方法，屏幕上反应不明显，可用50HZ、6.5伏的灯丝电压作为注入信号，方法是用0.05～0.1微法，耐压400伏的电容一端接灯丝的不接地一端，用电容另一端去碰触各点，应在屏幕中出现一对水平黑白影带，并有波纹等。
在视放级已工作的条件下，将人体感应信号注入图象第一中放管BG\(_{1}\)基极，光栅应有轻微闪动及杂散白点子掠过，这说明中放电路已能工作，否则应从第三中放BG3起，逐级注入信号检查。如果图象中放级无信号注入，屏幕上也有黑白影带、波纹闪动、网状图样等，同时测量检波负载R\(_{17}\)两端电压有0.5～1伏以上，说明中放级有自激振荡，应予以排除。
3．高频调谐器的调整：测量高频调谐器中DW两端电压应在24伏左右。测量D\(_{1}\)～D4负极对地电压应随W\(_{1}\)的旋动而变化，并且各管电压变化差不多。如果某一管变化不对，一般是该管反向漏电电流太大，应予调换。然后将人体感应信号分别注入混频管BG2和高放管BG\(_{1}\)基极，屏幕上应出现逐级增强的光栅闪动、杂散白点子等，说明高放、混频电路能工作，最后将信号从天线注入也应有同样反应。在调谐器的调整中，如发现自激现象，应予排除。测量本振管BG3射极电压在3～3.8伏左右，短路振荡线圈L\(_{7}\)、L8时，应有下降，一般为2.6～2.8伏（基极电压为3.2伏），并且拨动频道选择开关K\(_{2}\)和电位器W1，在任何位置均如此（W\(_{1}\)允许旋到对地有0.5～1伏的电压位置），说明本振在各频道上都能起振。否则应检查变容管D4的Q值是否太小，C\(_{18}\)、C19、BG\(_{3}\)等是否良好。
4．伴音通道的调整：将人体感应信号分别注入伴音通道低放各级的基极，从末级向前，应在扬声器中听到逐级递增的“喀喀”或“嘟嘟”声，说明低放部分基本正常。然后将信号注入伴音中放管和视预放基极，扬声器应发出“喀拉、喀拉”声，并且有时信号注入视预放时还能听到广播电台信号，说明伴音通道已能工作。
5．用电视台播发的测试图象信号进行“收象”“收音”调整：调整时，首先要“捕捉”到电视信号。这是因为电路中各调谐电路的谐振频率可能偏差较多，场、行频也不准确，所以即使输入信号较强，仍有可能收不到信号或图象很淡。要顺利“捕捉”到电视图象，可将电视机置于近电视台处或高楼近窗处或加装室外天线等，使输入信号尽可能强些。调整时先将K\(_{2}\)置于低信道处，应先调整本振线圈L7，拉伸或压缩及增减其匝数，务必捕到电视信号。捕捉到的电视图象可能是斜纹状，双幅滚动等，这是没有同步之故，可分别调节行、场频电位器使图象同步。只要基本能稳住即可。然后：①调整调谐器L\(_{1}\)、L3、L\(_{5}\)、L7线圈（压缩或拉伸），使图象对比度最强，伴音也不能太弱（高信道调L\(_{2}\)、L4、L\(_{6}\)、L8）；②调节伴音通道中B\(_{1}\)2\(_{3}\)的磁帽位置，使伴音最清楚、响亮；③将调谐器中B2和图象中频放大器中L\(_{1}\)0的磁帽旋于中间位置，调节图象通道中L5的磁帽使之处于伴音最响并略旋进些的位置，调节图象通道中L\(_{6}\)的磁帽使之处于图象对比度最强略旋进些的位置，调节L4磁帽使图象清晰度最好；④调节调谐器B\(_{2}\)、图象中频放大器中L10的磁帽，使图象清晰度最好，伴音也较好；⑤调节视放级中L\(_{8}\)、L9的磁帽，使伴音对图象干扰最小，声音最响；⑥反过来再略调各调谐回路，使图象最清晰，伴音最响，同时互不干扰；⑦将先前断开的吸收回路线圈L\(_{1}\)接上，将磁帽旋至最里，这时图象对比度变淡，然后逐渐将磁帽退出，到对比度恢复正常再旋出一些即可，同样接上L2、L\(_{3}\)后，用相同方法调节，L2应调到对伴音信号吸收最甚，L\(_{3}\)调到对伴音吸收最甚后，再将磁帽略旋进些即可。
6．自动增益控制（AGC）电路的调整：将输入信号增强（架高天线，在高楼上可将电视机移到近窗处），测量AGC电路中BG\(_{6}\)基极对地电压，应随输入信号增强而由4.8伏左右逐渐下降，当下降到3.4伏左右时，测量图象中放BG1射极对地电压，应开始上升。信号继续增强，BG\(_{1}\)射极对地电压上升到4.5～5伏时，测量高放管射极电压应开始下降。同时由屏幕上看到图象对比度基本上不随输入信号强弱变化，这样AGC电路就调好了。如果AGC电路不正常，需检查电路中各点电压值是否与图中所注数值相近，D4、D\(_{5}\)是否不良，中放管和高放管是否控制性能差等。当AGC键控脉冲绕组的极性接反时，AGC控制电压随图象信号不同而变化，对比度也会变化。判断脉冲极性是否接错最简单的办法是看AGC电路中BG6基极电压下降到小于3.4～3.2伏的，如果图象中放BG\(_{1}\)射极电压还不开始上升，一般就是接错了（应保证BG6射极电压在3.6～3.8伏）。
7．场、行扫描电路的调整：调节场频电位器应能使场同步有一定范围，否则应检查同步分级是否正常。正常同步时，场频电位器的动臂应处于中间位置，这样有调节余地；如不居中，可适当增减电位器上串联电阻的阻值进行纠正。
调节行同步电位器使行能同步，同时行频电位器的阻值也应处于中间位置，否则可调节行振荡线圈L\(_{1}\)中的磁心或改变C11的大小来纠正。改变自动频率控制电路（AFC）中积分电容C\(_{2}\)、C4容量的大小，使行同步的捕捉范围保持最大。方法如下：在行能同步的情况下，拔去G\(_{1}\)6H2管，同步被破坏，测量6F1管三极部分屏极对地电压，应在170～180伏左右。插上6H2管，此电压应变动不大，否则可适当调整R6、R\(_{7}\)来纠正。然后调节L1的磁心使屏极电压的变化最大。
经过以上调整之后，最后要全部反复微调各部分电路，使接收质量最佳。
如果须要将12个频道覆盖范围都调好，需用12频道的方格或带子信号发生器调整调谐器，一般自制电视机只要将当地电视台调好即可。
调整中常见故障及其原因
在调整中往往会遇到一些故障，常见的有：
①有伴音，无图象。主要原因在视放末级，如100伏电压没有加上去；L\(_{11}\)、L12虚焊等。
②图象暗淡，对比度不够。除天线架设方向、尺寸不对、馈线与天线不匹配之外，常见的有：本振频率不对、图象通道增益低，如某管的f\(_{T}\)低、调谐回路诸振频率相差太远、视频检波管不良、高频或中频部分旁路电容太小或漏电、对比度电位器接触不良等。
③图象有拖尾。主要原因是：本振频率偏高或偏低；图象中放各调谐回路没调准；视放级L\(_{11}\)、L12匝数相差太多或局部短路、C\(_{2}\)0容量小、R24阻值大；显象管阴极与灯丝间漏电等。
④图象重影。其原因：除天线系统、输入回路间阻抗不匹配和天线接收方向没有对准电视台或虽对准但接收地点周围有高大建筑物之外，图象中频放大器中三个参差调谐回路的阻尼电阻开路、视放级补偿电路的Q值太大造成过补偿等也会产生重影现象。判断重影出自何处的简单办法是：短路视放补偿电感，若重影不消失，说明故障不在视放级。可调一下本振频率看看，如重影间距离改变，便是图象通道的毛病。否则是来自天线或环境反射。
⑤图象镶边，主要原因在图象中放与视放级中，同重影现象，只不过程度更严重些。
⑥负象（即图象黑白颠倒）。主要原因有：视频检波二极管极性接反；AGC电路没有起作用，同时输入信号又很强，电路处于饱和过载；末级图象中放管偏置太大；电路存在自激振荡等。
⑦自激。通常是退耦电路所用电容器的高频特性不良，晶体管集电极电容C\(_{c}\)大，调谐器内元件接地点焊接不良等所致。消除自激的办法，焊接调谐器内各元件时要特别注意焊牢，避免虚焊现象。用高频特性良好的电容（如瓷片电容、云母电容等），或者换换高放管和中放第一管试试等。
⑧图象正常，无伴音。一般是鉴频调谐回路的谐振频率与6.5MH\(_{Z}\)相差太远；视预放L8次级碰地等原因造成。
⑨伴音失真或音轻，有哼声。一般是：伴音中放各调谐电路没调准（尤其是最后一个回路）；图1中C\(_{14}\)容量太小；鉴频二极管D1、D\(_{2}\)特性相差太大；视预放级L8、C\(_{28}\)，L9、C\(_{29}\)谐振频率不对等。
⑩图象上部扭曲。通常是由于同步脉冲幅度太大，使行同步受均衡脉冲误触发，这时往往伴有对比度太强现象，应适当减小对比度；行振荡电路受50H\(_{Z}\)电源干扰调制，可加大行振荡电路的电源滤波电容。
图象周围有“毛刺”。主要是由于机内高压系统有打火现象；行频电位器接地不良；行振荡电路中稳频线圈Q值太大或调节不当等原因造成。
同步不良。行、场均不同步，一般是同步分离管不良，加到同步分离级的全电视信号幅度太小，耦合电容C\(_{1}\)、C2不良等原因造成。行不同步一般是AFC电路中签相二极管不良，耦合电容严重漏电或开路等。场不同步，一般是同步放大管不良，场同步积分形成电容严重漏电等。
图象水平方间断裂，断裂图象边缘呈齿状或波纹状。主要是行同步信号混有图象信号所致。如同步分离管不良，同步分离级RC自建偏压元件质量不好等。
音干扰图象（表现为有随伴音变化的水平影带）。当音量开小或开大均有时，主要是图象通道中伴音吸收回路没调好或调谐回路的诸振频率偏向伴音载频一边所致。另外天线尺寸或方向不对，通频带太窄也会发生。当音量开大时才有，主要是稳压电源稳压性能不良，伴音退耦电路不良，高频调谐器或图象通道印刷板安装不良有微音效应等。当图象上有细白点子干扰时，这是6.5MH\(_{Z}\)伴音中频干扰图象通道所致，通常是由于伴音中放第一级产生自激，如管子β值太高，Cc大，中和电容没有调好等。
信道增益差，对比度淡。主要是因为：调谐器中，特别是本振回路、高放回路变容二极管Q值低，高放管f\(_{T}\)值低，调谐器L4、L\(_{6}\)耦合松等原因造成。（完）(工人 王德湲)
