电视机质量的直观判断

衡量一部电视机的质量，按照我国有关部门的规定，有四十多项指标，例如灵敏度、选择性、伴音不失真输出功率、图象清晰度、灰度等级……等等。这些指标，虽然都有相应的测试方法，但对一般电视机用户来说，在评价一部电视机的质量时，往往缺乏必要的测试手段，只能凭直观加以判断。现将一般直观检查电视机质量的方法介绍如下，供参考。

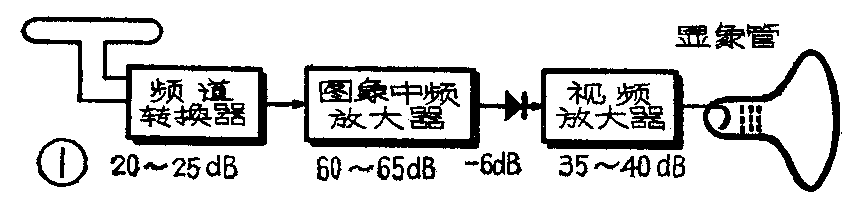

电视机的灵敏度是表征电视机接收微弱信号能力的质量指标。灵敏度越高，说明电视机接收微弱信号的能力越强。电视机的质量指标中与灵敏度有关的项目有：图象通道极限放大灵敏度，图象通道有限噪声灵敏度（信噪比为30dB），同步灵敏度，伴音灵敏度（信噪比为20dB）等。电视机的灵敏度主要取决于电视机图象通道的增益。电视机图象通道增益分配情况如图1所示，图象通道总增益大约为120dB。由于电视机是一个高灵敏度的接收设备，对于十分微弱的噪声信号（例如1微伏）经过放大之后，可以达到峰值为1伏的噪声信号，在荧光屏上显示为一种“噪声颗粒”，如图2所示。图象通道的增益越高，“噪声颗粒”越浓。因此，电视机的灵敏度，除用仪器进行测试外，也可用直接观察电视机荧光屏上噪声颗粒的方法，大致地加以判断。

将频道选择器开关置于空闲频道位置时，在荧光屏上表现出的噪声颗粒情况，可以反映出图象中频放大器的增益高低。频道选择器开关置于某一频道位置时，荧光屏上的噪声颗粒情况，就可以反映出该频道的增益高低。

一般晶体管的固有噪声比电子管的固有噪声大，所以晶体管电视机的噪声颗粒比电子管电视机的噪声颗粒要浓一些。由于外界干扰信号和通道内的固有噪声信号的频谱分布是没有规律的，所以出现在荧光屏上的噪声颗粒的分布情况是杂乱无章的。

上述判断方法，有一定的局限性，因为噪声颗粒的大小既包括外界的噪声，也包括图象通道的固有噪声及扫描电路在通道中造成的干扰信号。一部良好的电视机应该是增益高、不自激、固有噪声和扫描电路对图象通道的干扰小。通道的固有噪声和扫描电路对图象通道的干扰与线路印制板的排列，接地点的选择，元器件的选择都有关，因此在判断电视机的灵敏度时，除上述方法之外，还应该保证在弱信号下，图象通道的固有噪声小，即图象通道相对灵敏度高。检查的方法是用电视图象信号发生器或电视台发送的测试信号、图象信号，将电视机的天线缩短，或不接天线，也可以将天线输入端衰减器（或远近程开关）的位置放在10:1（或近程）位置，检查电视机能否收到图象和伴音信号，并检查图象质量和伴音质量。在电视台覆盖范围内，一般情况下，良好的电视机都应该收到图象和伴音信号，图象同步良好，无花边现象，噪声颗粒较小，扬声器不应发出过大的噪声。

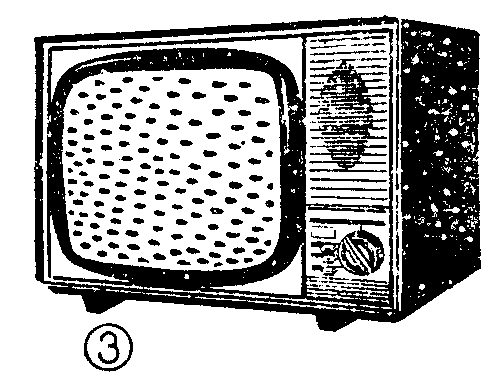

另外，从噪声形状还可以判断电视机图象通道的过渡特性。如果图象通道的过渡特性良好，则噪声颗粒为圆点，如图2所示。如果图象通道的过渡特性不好，则噪声颗粒有明显的拖尾，在水平方向呈椭圆形如图3所示。接收图象时，图象比较模糊，噪声颗粒的大小一般与图象通道的幅频特性有关，如果噪声颗粒较大，则图象通道的幅频特性在中视频（2—3MH\(_{Z}\)）有适当的抬升，图象轮廓比较清楚；如果噪声颗粒较小，则图象通道的幅频特性在高视频（4—5MHZ）有适当的抬升，图象的细节较清楚。

近年来，人们在研究电视图象的直观效果时，发现图象略有镶边，使人看到的图象比较清楚，增加了图象的立体感，但镶边过大，反而会造成图象生硬，像浮雕一样。图象通道幅频特性使某视频段有适当抬升，则使这部分图象信号有一定的镶边效果，这样从噪声形状的大小也可以判断出图象镶边的宽度，一般来说噪声颗粒越大，镶边的宽度也越大。

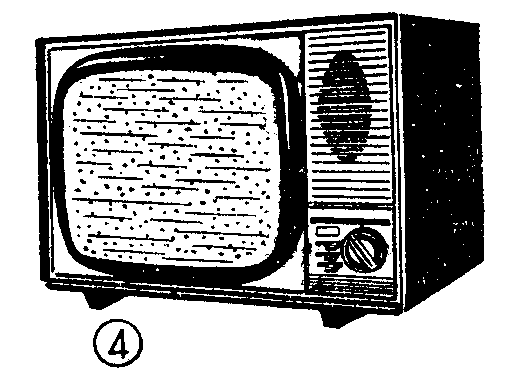

在检查图象通道的噪声情况时，还应该注意光栅上不应该出现水平方向的黑白线条，这种线条，是通道自激的表现，俗称拉丝现象（如图4所示）。这种现象在接收弱信号时，往往影响图象的质量，出现花边现象，即图象边沿有毛刺。

选择性表示电视机对邻近频道信号的抑制能力，它主要决定于图象中频放大器中陷波回路的数目，以及图象中频放大器的正确调谐。按照我国电视机的标准规定，电视机的选择性应大于20dB。检查的方法是：当确定接收某一频道的电视信号后，频道选择器开关置于相邻上面一个频道位置时，不应收到该频道的图象信号，频道选择器开关置于相邻下面一个频道位置不应收到该频道的伴音信号。例如在北京，频道选择器应置第二频道接收节目，当频道选择器在第一频道位置时，不应收到第二频道的图象信号，频道选择器在第三频道位置时，不应收到第二频道的伴音信号。但这种判断方法有一定的局限性，因为接收点的场强不同，其抑制效果不同。当场强较强时（例如距电视台很近），尽管电视机的选择性较好，也可能收到邻近频道的节目。当场强较弱时（例如距电视台很远），尽管电视机的选择性较差，也可能收不到邻近频道的节目。因此这种检查方法，只能作相对比较。在当地电视台的数目比较少的情况下，人们对选择性的要求不十分迫切，但是随着电视台数目的增加，选择性的问题就将越来越引起人们的注意。

电视机的AGC性能表征电视机对强弱信号（或场强）的快速或慢速变化的适应能力。AGC电路应保证在场强变化时，图象通道的增益作相应变化，使图象和伴音信号的输出变化很小。由于晶体管的过载能力较差，动态范围小，所以在晶体管电视机中都采用了AGC电路。电子管的过载能力较好，动态范围大，在一般普及式电子管电视机中，用手控增益即可满足要求。我国电视机标准规定，电视机的AGC作用能力，在场强变化40～60dB时，图象输出的变化应小于±1.5dB。检查的方法是在场强较强的接收条件下，电视机的图象和伴音均应正常工作，图象不应有扭曲、失去同步、图象对比度太强、层次不分明或白色饱和等现象。伴音通道不应有蜂音（一种场频的交流哼声）或异常音出现。当天线的方向角度变化，或天线输入由10:1衰减改为1:1时（有时标有远台、近台开关）图象、伴音不应有明显变化。

在有AGC电路的电视机中，如果图象通道增益足够高，AGC性能又好，电视机在不加信号时，噪声颗粒的密度和强度都很大，扬声器的噪声也很大。当有图象和伴音信号时，立即出现清晰的图象和伴音信号，这说明电视机的增益高、稳定性好，AGC性能好，固有噪声小。

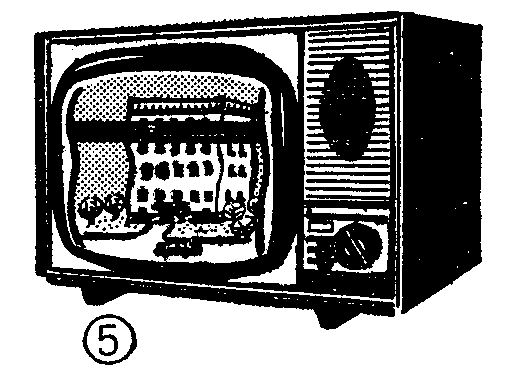

AGC电路的动态特性是表征AGC电路抑制慢变化干扰信号的能力，它决定于AGC电路的动作速度（或称时间常数）。AGC电路的时间常数越大，则动作速度越慢；时间常数越小，则AGC动作速度越快，对慢变化干扰信号的抑制能力越强，但时间常数过小，会使图象信号动态范围压缩，帧同步脉冲压缩，使帧同步范围减小，或产生帧抖动现象，严重时，还会影响行同步电路的正常工作。检查AGC动态特性的方法是：在日光灯下，当接收晶振同步的电视信号时，屏幕上不应有上下移动的黑带（称黑滚道）和图象扭曲现象；当接收的场同步信号是与电源频率锁相的黑白电视信号时，图象中间水平方向的黑条应不明显。在周期性慢变化的信号场强下（例如有转动的电风扇扰动场强时），图象的背景不应出现严重的闪烁现象。图5示出了一种黑滚道和图象扭曲现象，产生这种现象，除与AGC电路的时间常数有关外，还与电源变压器放置的位置，电子管电视机中灯丝电源线的走线、显象管灯丝电源线的走线，地线造成的地电流流向……等因素有关。在电视台方面还与电视信号同步电平的一致性有关。由于晶振同步的全电视信号的场频与电源频率不同，两者之间有相位差，电源频率的电磁干扰窜入通道后，调制在全电视信号上，使全电视信号附加上一个脉动的低频干扰，在屏幕上表现为一个上下移动的黑滚道，并且造成了图象的扭曲。

接收电视节目时，往往有许多干扰源，产生各种不同频率和幅度的干扰脉冲。例如行进着的电车、汽车、工作着的热塑机和超声波仪器以及手电钻……等，这些干扰源产生的脉冲干扰，会影响电视机的正常工作。电视机中都加有一定的抗干扰措施，防止干扰对同步的影响。检查的方法是在正常收看电视节目时（或人为的模拟弱信号源），当有行进着的电车、汽车或其他干扰源存在的情况下，观察对正常的电视图象会不会产生行的局部失步和图象跳动。光栅上的黑白点或黑白条是干扰脉冲窜入图象通道造成的，只要不影响行和场的同步，就认为是正常现象。

与伴音通道有关的质量指标很多，主要有伴音通道不失真功率、伴音通道的噪声、伴音通道调幅抑制比、鉴频器零点自热频移、伴音通道谐波失真系数、伴音通道频率特性、平均声压……等等，这些指标必须由专门的设备和仪器测试。用监听的方法只能一般地判断伴音通道的质量。试听时，音量电位器开到最大位置，声音要宏亮，没有明显的失真，也不应产生明显的伴音干扰图象。纯音（单一频率）监听时，没有异常音、固有音（交流声、蜂音），无声音发闷现象。监听音乐时，高低音要丰满，清晰。音量电位器旋转时，不应有强干扰噪声出现。调节帧频电位器时，扬声器中不应出现交流声的变化。如果有这种交流声，说明帧扫描电路和伴音电路之间，电和磁的隔离不完善。

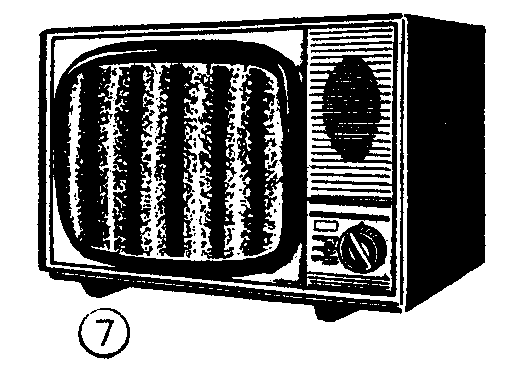

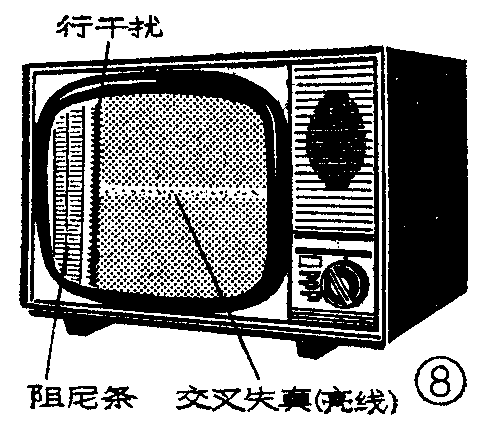

扫描光栅的质量对高质量的重现图象内容关系甚大。扫描光栅的质量主要决定于显象管的质量、显象管各极电压的正确连接，扫描电路和视放电路的工作情况。检查时可以把频道选择器置于空频道位置，电子管电视机没有空频道时，可以将对比度旋钮置于最小位置，亮度电位器置于正常接收位置，即光栅比较暗的情况下，这时光栅不应出现暗角、黄斑、亮度不均匀、上下、左右位置不对称等现象，扫描线应平直，不应有波浪线和水平方向的阴阳面（如图6所示）。当对比度在最大位置时，光栅不应出现5—6条垂直明暗条（即振铃条）如图7所示。不应出现由于高压打火造成的雪花状干扰。当调节亮度电位器时，光栅幅度不应变化过大，行线条清晰，聚焦良好，不应出现严重的散焦现象。光栅左端不应出现明显的阻尼条和周期性的行干扰，如图8所示。行干扰的检查方法也可以用同时打开两部电视机，使其距离较近，电视机甲收看正常的电视信号，调节电视机乙的行同步旋钮，这时不应影响电视机甲的图象质量和同步质量。如有影响，则可断定电视机乙有行频辐射或行输出变压器部分打火，另外还应检查扫描光栅上不应有卷边现象以及行场扫描的交叉失真，水平方向的回扫线等。电视机关机后，光栅中心不应出现亮点。

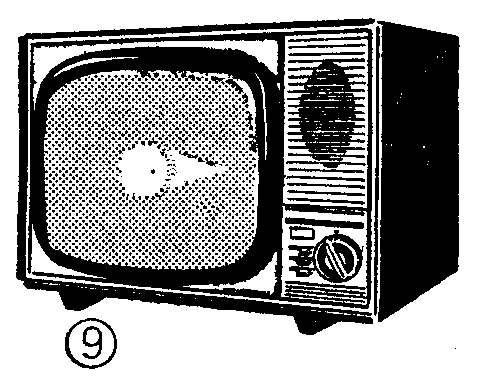

频道选择器调节要灵活，转动时须用的力均匀，频率微调旋钮不应有卡死、打滑等毛病。调亮度旋钮时应能将光栅亮度关死，且能将亮度调到最大。调对比度旋钮时不应出现突变，对比度最大时，不应出现白色信号饱和现象（亮信号之后拖尾）如图9所示。行场同步旋钮应能保证正常同步。接收晶振同步的电视信号和接收电源锁相的电视信号时，行同步旋钮不需重调。光栅中心位置偏离不大。天线接触良好，转动灵活，无人体感应现象，即人手触及电视机前后，图象和伴音质量应无变化，如变化大，说明电视机某一部分工作不稳定，或接地不良。

电视台播放电视节目之前，都要播放测试图信号，我国电视标准规定的电视测试图（即101测试图）中，有多种测试用的图形，它不仅可以帮助我们正确地调整电视机，也可以帮助我们用直观的方法，检查电视机质量的好坏，例如图象尺寸、图象重显率、幅型比（图象宽高比）、清晰度、灰度级数、聚焦质量、隔行扫描质量、图象几何失真、扫描非线性失真、图象通道的过渡特性……等等。读者可以参阅本刊1976年第8期登载的“电视测试图”一文。

电视机是一种较复杂的电子设备，其中大小整件、元器件有几百个。各部分之间的连接及焊接质量、元器件的选择、结构及生产的工艺等，对电视机的稳定性、可靠性影响极大。要求电路之间的连接牢固可靠，不允许有虚焊、漏焊。出厂前要经过高温、低温、潮湿、振动、冲击、跌落等实验。最简单的检查方法是用手轻拍机箱，图象、伴音均应正常工作，不应出现图象跳动、失步、白点、白条等疵病，伴音输出中不应出现强烈的干扰声或异常音。

外观及装饰件要完整、清洁、牢固，不应有明显的损伤。（安永成）
