按键式开关外形美观，使用方便，在许多无线电设备上得到广泛的应用。
我利用边角废料制成了一只小型按键式开关，用它作晶体管收音机或信号发生器的波段开关，效果较好。现介绍如下，供读者参考。
结构与原理

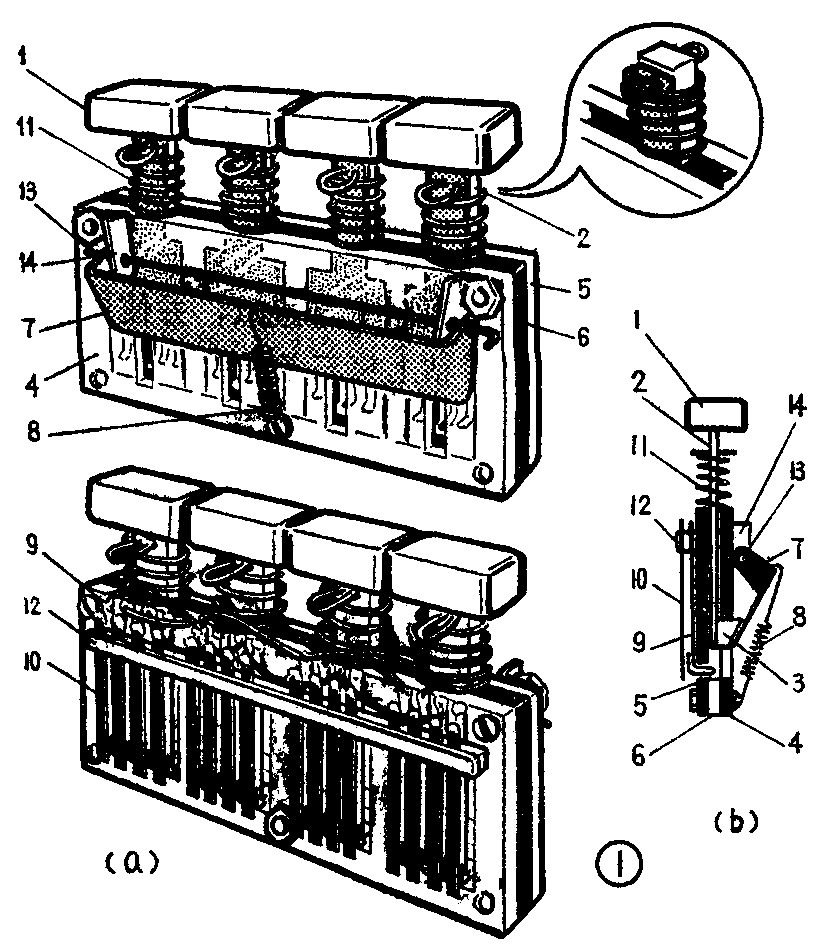

自制按键式波段开关的外形见图①a。从开关的侧面观察其结构如图①b。图中的按键1、按键板2和制动片3作为一个组合体而能作上下运动，卡板7能围绕卡板轴13向外转动。开关动作原理如下：按下按键1时，由于制动片一起向下运动而使卡板7的下边缘向外抬起（见图②a）。当制动片继续向下运动而离开卡板下边缘的一瞬间，由于卡板弹簧8的拉力，使卡板弹回原处，这样整个按键组合体（1、2和3）就被锁住（图②b）。与此同时，动接点9被按键板2向外推出而与定接点10接通。当按下另一个按键时，在卡板7抬起的一瞬间，由于复位弹簧11的作用，原先的按键迅速跳起复位，其下端的动、定接点断开。这样，就完成了一个“开”和“关”的全过程。
材料与加工

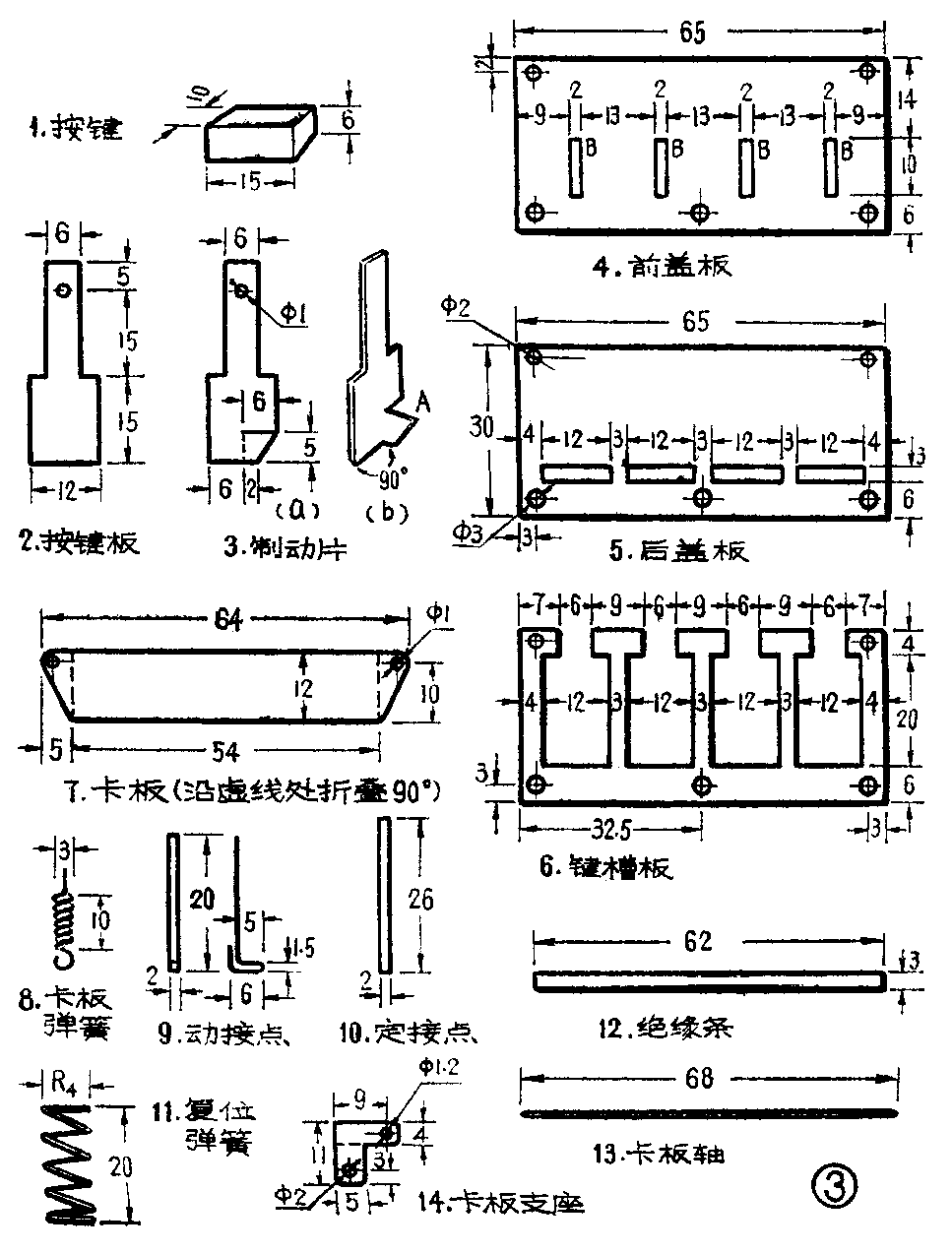

小型按键式开关的零件尺寸见图③，图中的零件编号同图①（b）。按键1最好用彩色有机玻璃，也可用旧的有机玻璃牙刷柄改制，共四块。按键板2用2毫米厚的有机玻璃板锯成，共四块。制动片3用0.4毫米厚的白铁皮剪成，也是四块，剪下后沿图中所示虚线把小直角梯形与大平面弯成垂直。前盖板4和后盖板5各一块，也用2毫米厚有机玻璃板制成。键槽板6一块，用2.8～3毫米厚的有机玻璃板或铝板加工而成，在加工中间的T形细条时要小心，防止折断。卡板7用0.8毫米厚的白铁皮剪成，两头沿虚线敲成直角。卡板弹簧8一只，可用收音机拉线盘上的小弹簧代用。动接点9和定接点10用0.3毫米厚的磷铜皮剪成，各剪16条。
复位弹簧11共四只，用0.5毫米直径的钢丝绕制，或直接将废交流接触器中的大弹簧一个截成两个代用。绝缘条12用1.5毫米厚有机玻璃板锯成，共三条。卡板轴13用一根直径为1毫米的钢丝，也可将曲别针敲直使用，但卡板支座上的小孔直径要相应缩小。卡板支座14两只，用0.5毫米铁片剪成，并沿着虚线弯成直角。由于开关体积较小，在所有零件加工中，要注意尺寸的误差不能太大。
安装与调整
各零件加工无误后，就可按下述步骤进行安装与调整。

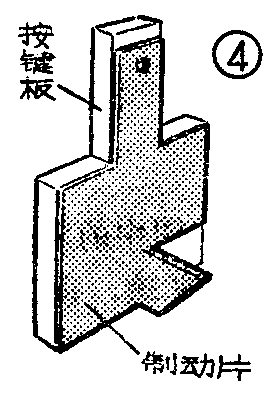

（一）后盖板上放上键槽板。把四对按键板和制动片分别重叠对齐（图④），放入键槽板的四个凹形孔中，使制动片在上。放上前盖板，让制动片的小角A从前盖板的狭长缝B中露出（图⑤）。
（二）用两只M2×10螺丝穿过前盖板C、D孔（见图⑤），把键槽板及后盖板固定在一起，并把卡板支座固定在前盖板C、D处，再用卡板轴把卡板装到支座上，使卡板能灵活转动。用M3×10螺丝把卡板弹簧的一头固定在前盖板下端中间的F孔处，卡板弹簧另一头挂到卡板上缘的中间（见图①a）
（三）在按键板的柄上套上复位弹簧，并用直径为1毫米钢丝穿过小孔将弹簧销住（图①a）。到此为止，小型按键式开关的机械部分安装完毕。

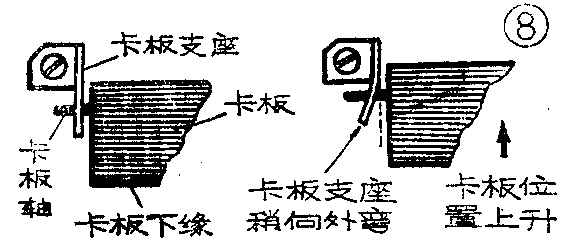

接着进行调整工作，先按下任何一个按键板，观察此键能否被卡板锁住；而按下另一个时，原来被锁住的那个键应该灵活跳起复位。同时要观察一下任何一个按键板被按下锁住后，它是否能遮住后盖板下端的扁长形孔，否则就不能将动接点顶出来。调整中如发现按键板按下后锁不住的现象，主要原因是卡板的位置偏低了，造成制动片小角A将卡板顶起后，卡板下缘离不开小角的顶点，这样卡板弹不回原处，也就锁不住了。这时可用尖嘴钳把卡板支座上靠近装卡板轴的地方稍微向外弯曲一点，使卡板的位置上升（图8），这样就可锁住了；如果遇到几个按键中有的能锁住，有的锁不住（或跳不起）。就要检查卡板下口是否平直，制动片的小角露出前盖板狭长孔是否一般高。一般来说，只要零件加工误差不太大，安装后的调整还是比较简单的。

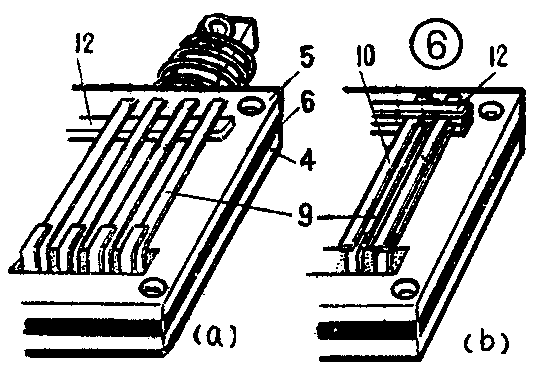

机械部分的安装合乎要求后，就可以装上动接点和定接点了。先在后盖板离上端7毫米处平行地用氯仿贴上一条绝缘条。把动接点分成四组（每组四条），用万能胶（环氧树脂胶）粘到这条绝缘条上，使动接点下端凸出处伸入后盖板下端的扁长形孔中（图⑥a）。两根相邻的动接点间隔1毫米。对准第一条绝缘条粘上第二条绝缘条，然后再粘上定接点，并使定接点与动接点一一对应。最后粘上第三条绝缘条（图⑥b），用重物压紧，自然干燥一昼夜。待干后，用镊子夹住定接点细心调整动、定接点之间的距离（约1毫米左右），使按键板按下后动、定接点能良好接触，按键板复位后又能自动断开。
上述各项全部安装调整完毕后，再用氯仿把按键粘到按键板上端，就可装到机器上使用了。

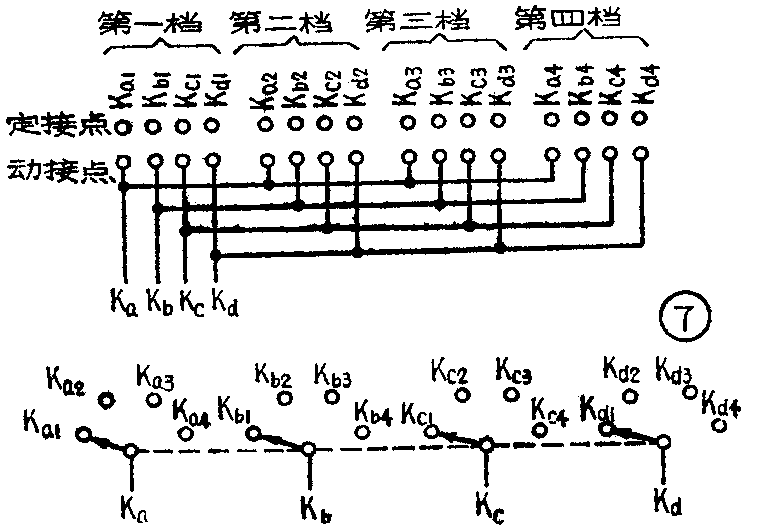

这个按键开关是四刀四掷开关，它在电路中的符号及接线方法见图⑦。
为了缩小体积和简化结构，这个小型按键开关没有设置“复位”键。如果想让四个按键全部复位，只要按一下已复位的三个按键的任一个，并按下一半就放手。这样可使四个按键全部复位。当然也可以单独加一档“复位”键，只要沿着这一档的制动片小角A的斜边方向焊上一段曲别针铁丝，并露出3毫米左右即可（见图9），同时后盖板上对应于“复位”键的扁长孔就不必挖了，动、定接点也省去。
制作上述开关所用材料，如果找不到合适的有机玻璃，完全可以用其他材料代替。比如层压板，塑料板、胶木板等，厚度也可灵活变动，只要有足够牢度即行。本文介绍的按键式开关共有四档，每档四对接点。大家也可以根据自己的需要制作二档、三档或五档的，只要将相应的零件或尺寸作适当增减就行了。
这个开关结构简单、接触可靠，但分布电容较大，一般可用在频率为20MC以下的电路中。(工人 施国范)
