要装好一台电视机，除了要设计一张好的线路图外，还要很好地考虑整机的结构和元、部件的布局。即使按照同一张线路图装配的电视机。由于它们的结构和布局不同，往往质量和性能也大不一样。因此，整机结构布局的合理与否，对于电视机的性能和质量关系十分重要。下面就简要地谈谈这个问题。
元、部件排到布置
电视机的元、部件较多，它们在机壳及底板上的排列位置，应该考虑电气上的相互影响和空间的合理利用这两个方面。所谓电气上的影响，就是要求元、部件的排列位置要尽可能减小寄生耦合，防止产生寄生振荡和相互干扰，使整机指标符合要求。所谓合理利用空间是：第一要考虑易于发热元件的散热和减少元、部件间的热影响；第二要使整机结构牢固，重量分布合理；第三要有利于调试和检修。在满足上述要求的前提下，要尽量缩小整机的体积。现根据上述原则，具体谈谈主要元、部件的排列。
1．导线及其排列布置：电视机中各种导线及排列布置主要要求有以下几点；
①电源和显示部分的导线凡是带有高电压的（如电源引入线，高压整流部分，显象管阳极引线，扫描部分各电子管的屏极、帘栅极的引线等）都必须用绝缘良好的导线。显象管的高压帽引线则必须用耐万伏以上电压的绝缘导线，或用较粗的绝缘导线套上三、四层尼龙或塑料套管代替。
②凡是电路中流过大电流的通路，必须使用截面积足够大的导线来连接。例如混合式电视机的电子管灯丝连线，40厘米电视机中灯丝电流达5安左右，导线最好用直径大于1毫米的单股绝缘线或相同截面的多股导线。23厘米电视机的12伏电压总电流也有1安以上，要用直径0.5毫米以上的导线。又如行、场偏转输出线中也流过较大电流，也要用较粗的导线。导线用得过细，不仅使损耗增加，调整困难，而且因电子管的灯丝电压不足，使管子寿命缩短。另外因在流过较大电流的导线周围会产生较强的磁场，易对其它元件产生干扰，所以布线时应尽量靠边并贴附底板，如灯丝连线最好两根导线绞合而行，以抵消其磁场。
③接地点的选择要特别注意尤其是印刷电路板地线更要很好安排，每个电路应严格按照“一点接地”，自成回路。各电路之间地线的连接，也要按系统合理连接。例如图象通道用一条地线，伴音通道与伴音低放用一条地线，行、场扫描各用一条地线，最后统一按一点接地。另外高压与低压部分的地线应尽量分开，大电流与小电流的地线也不要串通。
④频道选择器、图象通道部分凡是必须用导线连接的地方，一定要按“短、粗、直”的原则安排。这样才能减小接线间的分布电容和电感，减小损耗电阻，使寄生耦合减至最小，并提高效率。
⑤整机各部分的连线，尤其是场与行扫描电路的连线，扫描电路的连线与伴音、图象通道的连线等，不宜互相平行和距离过近，以免引起各种寄生耦合与干扰。除显象管连线（阴极连线除外），各电位器的连线可扎成辫束外，一般来讲，电视机各部分的连线不宜扎成一束。
⑥电路中凡应用金属屏蔽线的地方不能省掉。哪些地方要用屏蔽，以前曾作过介绍，而且在电路图中也有说明。
⑦在整机中所需用的长号线，要采用单股硬线，并在中间设固定点，使导线紧贴底板，不要悬空。为便于区分，一般高压线用红色，地线用黑色，输入线用黄色，输出线用绿色等。
2．电于管的排列位置：这里仅介绍40厘米混合电视机电子管的排列布置。这种电视机只有扫描及同步分离电路中使用电子管，排列布置时应考虑以下几个问题。

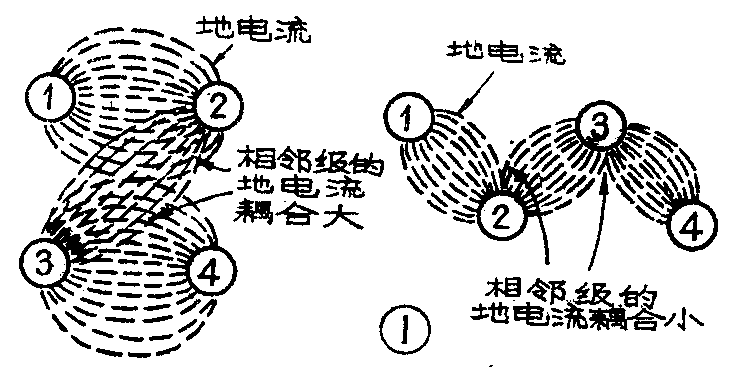

①行扫描、场扫描、同步分离三部分电路在底板上的排列布置应各有相对的独立性。就是说各部分的管子等应适当排得紧凑些，而这部分与那部分之间，则应适当分开，而且当一部分电路有多级时（如行扫描部分），要逐级排列成一直线，不可前后乱跳或拐弯布置。有时由于底板较小，必须拐弯时，则应设法减小本级与它级及其它部分电路的地电流的互相耦合，如图①所示。
②发热厉害的电子管，如6P12、6Z19等应尽可能安排在靠近机壳的后上方，便于散热，并不宜和电解电容、晶体管等怕热元件靠近，避免影响整机工作。
③各电子管之间的管脚排列，应是前级的屏极输出电路紧靠下一级的栅极。以减小寄生耦合。各电子管间的距离和电子管与其他零、部件的距离应该至少有20毫米，以使电子管插拔方便，便于调整、检修。

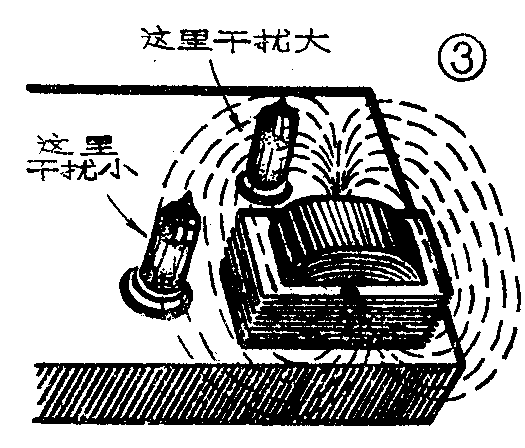

3．线圈及变压器的排列布置：装置电视机的各种线圈，电源变压器，行、场输出变压器时，要注意它们的安装方向，尽可能使磁通方向相互垂直，并保持适当距离，以减弱它们之间的磁场耦合如图②所示。必要时加磁屏蔽罩，或分别装在底板的上、下两面，借底板作隔离用。电源变压器和行输出变压器都是发热器件，注意将它们布置在机壳靠近外侧的地方，行输出变压器可安装在底板靠近机壳的上方，这样能更好地散热。同时，电源变压器和行输出变压器都产生较大磁场，安装时，必须注意它们对电路中其它元件的磁干扰如图③所示。另外，安装变压器时不应使硅钢片紧贴铁底板，以防磁通伸展到底板上去而产生寄生耦合，所以要用支架支撑起来，与底板保持5～10毫米的距离。电源变压器及行输出变压器均应使用屏蔽罩，罩上要多开些散热孔，但切忌将孔开成距离很近，排列成一直线，这样会降低屏蔽作用。如采用屏蔽板，就不需开孔了。场输出变压器通常不用屏蔽罩，因它几乎不热，所以它可装在底板的下面，但铁心与底板也要留有空隙。其他电感线圈也不应贴近底板安装，以减少涡流损耗及磁通的伸展。
4．其它元件的排列布置：其它元件，如电阻电容、扬声器、电位器、开关等等的排列布置应该是：①各级的电阻、电容等元件，应围绕本级电子管管脚安装，如果是用金属制作的底板，各级元件接地点，最好集中在一点并就近接地，不要用铜线作为公共地线，也切忌借用灯丝线接地。屏蔽罩、板、线都要妥善而又可靠地接地，不这样做，就易产生杂乱干扰。②工厂生产的混合式电视机，扫描等部分的阻容元件，往往用接线板集中组装，这样便于成批生产，而且美观。但自制时，这样做比较麻烦，而且很易引起干扰，调试也不方便，所以一般不宜采用。③扬声器一般应装在机壳上，不要装在底板上，同时要远离发热元件及怕震元件（如高频头等），以保证扬声器发音正常及避免声音干扰图象。扬声器在机壳上的位置应靠边较好，并与显象管离开一定距离。④电位器、开关等常用的调整元件应装在机壳面板上，不太常用的调整元件装在后面。例如一般将音量及电源开关，对比度、亮度、行频、频道开关及频率微调等调节用的元件装在面板上就够了。
装配方式
1．以印刷电路板为主的装配方式。
这种装配方式主要用在全晶体管电视机中，元、部件绝大部分都装在印刷板上，印刷板可用几块分开的，也有用一整块的。整个电视机（除显象管外），往往以金属或塑料框架为依托构成一个整体、这种结构本刊过去已经介绍，如飞跃9D3型、昆仑BSH23—1型等机器的装配方式，这里就不多讲了。
电路元件在印刷板上的装置有两种方式。即直立式和卧式。在装配中均可采用。要注意的是，元件本身有的适合直立式安装，有的适合卧式安装。最好不要混杂使用，以免增加元件引线电感或电容，容易产生寄生耦合。影响电路正常工作。或使安装不紧凑而影响美观。另外，元件的引线不要留得太长，一般最长不宜超过15毫米。如果有条件，尽量将元件贴附印刷板焊接，但焊接时要注意烙铁温度不能太高，焊接时间要短。不然易烫坏元件。
电路元件的焊接顺序，可由前级到后级，逐级进行，这样可在装配中进一步熟悉电路，给调整带来方便。另一种焊接办法是将电路板上所要安装的同类元件（如电阻）一次全部焊好，然后再焊其他同类元件，这样较省时间。这两种方法可根据具体情况选择。
2．以金属底板为主的装配方式。
混合式及全电子管电视机都采用这种装配方式，因为所用电子管、电阻、电容等元件体积较大，印刷板上不宜安装。混合式电视机虽然只有同步分离和扫描等部分电路使用电子管，但是这部分的安装体积仍比晶体管通道等部分要大，所以要以金属底板装配为主。印刷电路板一般就直接固装在底板的一部分位置上。金属底板可做成卧式或立式结构，在金属底板上进行焊接，比在印刷电路板上困难些，要妥善地布线及安置元、部件。其要求应参照前述“元、部件排列布置”要点进行。一般装配焊接的顺序是先焊接电源部分，随后焊接各电子管的灯丝电路，然后焊各级电路的高压线及直接接地线，最后焊接各级元件，应由前到后逐级进行。在进行焊接前，底板上较大的元、部件，应先紧固好，如电源变压器，行、场输出变压器，电位器，大的电解电容等，不然将造成元、部件排列布置上的混乱。要注意焊接质量，不应有虚焊、漏焊、焊锡过少等现象，以免造成调试困难或工作不正常，尤其是在焊接底板上的接地点时，更要注意。（工人 王德湲）
