在AGC电源电压接+3V的情况下，调整L\(_{7}\)、L8及其耦合强弱，使扫频仪屏幕上出现高放曲线雏形，再略增加或减小AGC电源电压，找出高放曲线幅度最高时所对应的AGC电压、即为起控电压。如这个电压不在3±0.25V范围内，可改变R\(_{3}\)\(^{*}\)阻值，使符合要求。
起控点确定后，在起控点状态，调L\(_{7}\)、L8线圈的疏密和L\(_{7}\)、L8之间的耦合（低频道，需将L\(_{7}\)、L8交叉重迭一部分线圈，以加强耦合），同时调L\(_{5}\)、L6使高放曲线幅度最高、曲线形状合乎要求。
2—12频道高放曲线的调试方法和要求相同，调试时，AGC电压应保持与第1频道的AGC电压相同，即在第1频道确定的起控状态调试。

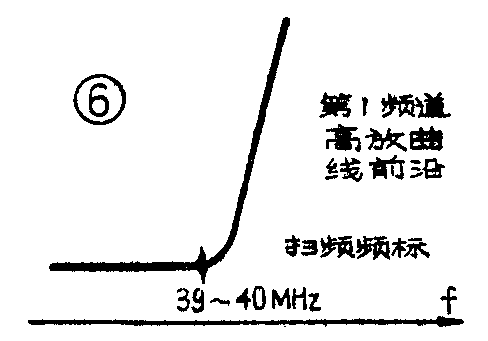

高通滤波器的调整，应在调试第1频道高放曲线时进行。改变高通滤波器线圈的疏密，使截止频率为39—40MHz。有时高通滤波器线圈的变化对第2频道的高放曲线会有影响。如果在调整第2频道高放曲线时，必须调整高通滤波器的某个线圈，则调试完第2频道高放曲线以后必须重新置第1频道，检查和调整高通滤波器的另外线圈，使之满足截止频率的要求。对调试曲线的要求见图6。
5.总曲线
（1）总曲线要求。见图7。
（2）仪器连接方法：见图4。
高放及混频输出曲线调好后，本振频率调到本振频率点上，检查总曲线，一般都会合乎要求。个别出现不合格的原因：第一因为在调混频输出曲线时，是在空档进行的，与接入各频道的实际混频输出曲线有所差异。第二，因为限于扫频仪显示部分灵敏度不够。调高放和混频输出时，需要输入的信号较强。而检查总曲线时，信号可以减小，信号强弱不同，频率特性也不一致。这里以总曲线为准，如总曲线不符合要求，应重新调整高放和混频输出特性，使三者兼顾，都达到指标要求。
6.根据扫频仪输出衰减的读数，计算各频道增益差
一般低频道增益高些。如增益差大于10dB；可通过改变R\(_{5}\)阻值降低低频道增益来解决。注意：R5的变化，对低频道高放曲线要有影响。因此改变R\(_{5}\)后、需重新调整低频道高放曲线。
7．调试的几点说明
（1）有些指标如噪声系数、本振信号注入强度等，不加调试，是靠元件的选择（如高放管N\(_{F}\)的选择）和电路设计来保证的。一般只要线路正常工作，这些指标都可保证。
（2）输入回路也可单独调整，但这会影响生产效率。只要高放管参数一致性能保证，输入回路可与高放同时调整，使高放增益最大，这时输入回路的几项指标便可得到保证。
（3）高放曲线和混频输出曲线在调整时，用扫频仪可以检测其增益，不过这个增益不是功率增益，而是电压增益。
（4）调整高放曲线时，本振可以停振，也可让它起振，如起振，需将振荡频率调准确。
（5）用BT3扫频仪测试出来的频道选择器的频率特性曲线，严格讲与实际的频率特性曲线略有差异。因为在实际运用中，频道选择器的输入信号，一般都小于调试时，仪器所加入的信号强度，信号强弱不同，频道选择器的频率特性略有差异。不过对整个电视机的接收性能影响很小。
五、电感线圈参数

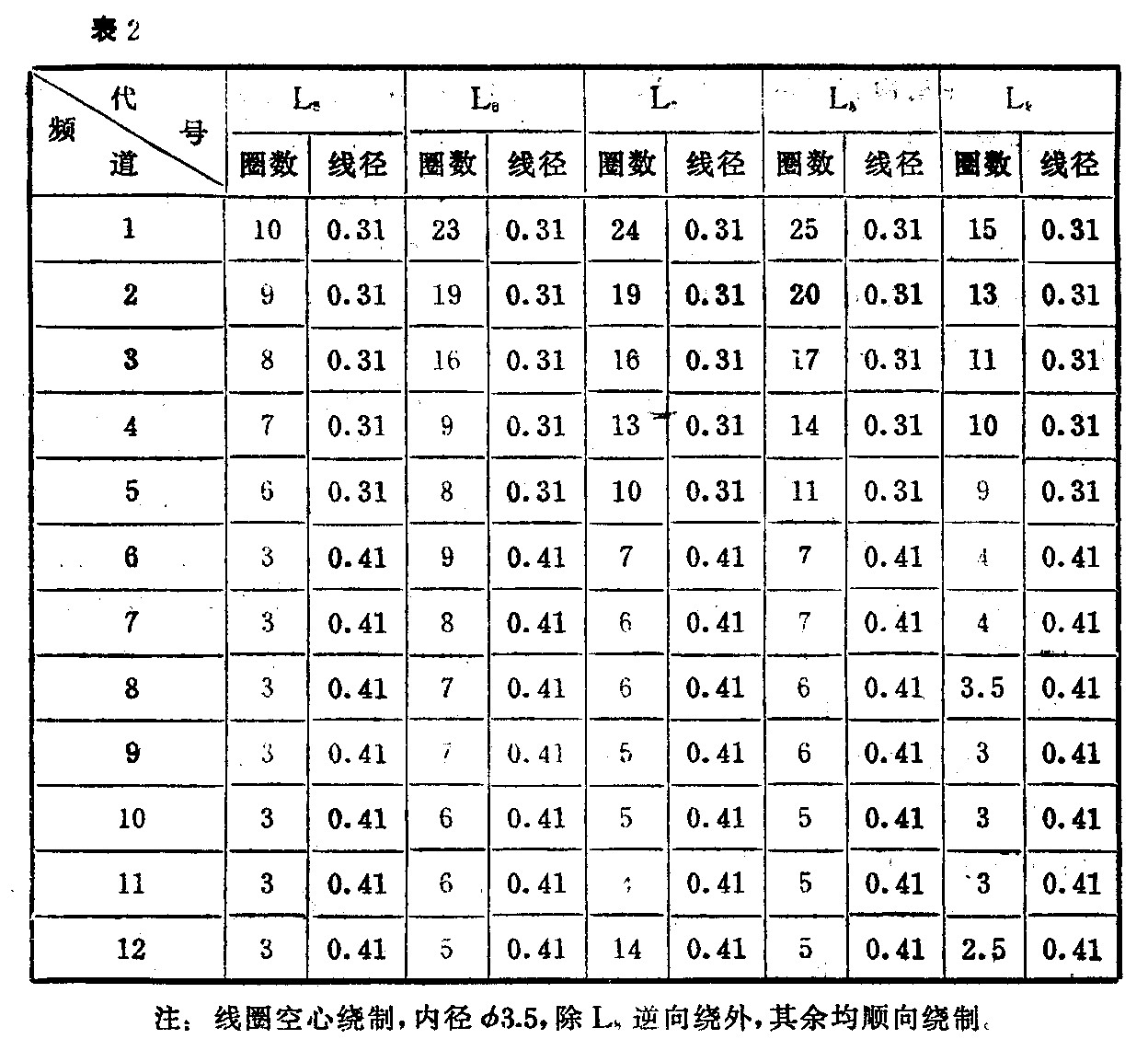

1.各频道线圈参数见表2。

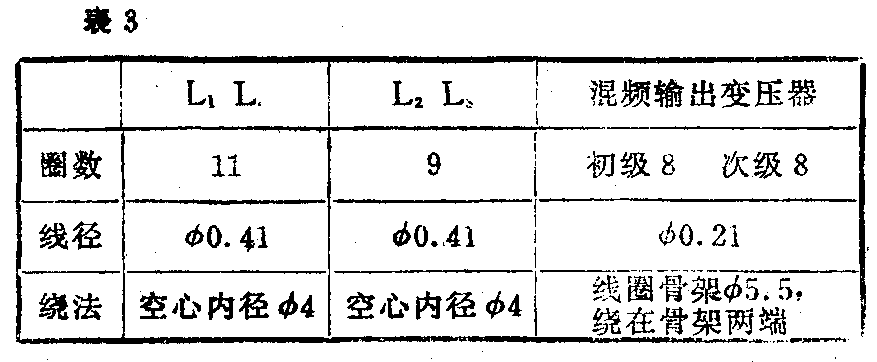

2．其它线圈参数见表3。
(丹东电视机配件厂 上海无线电九厂 上海星际无线电厂)
