35厘米电视机换用23厘米显象管

当电子管电视机的35厘米70度偏转角显象管坏了要换用23厘米90度偏转角的显象管时，只要把原线路作较小的改动就可观看。根据我们改换的几部电视机来看，仅屏幕小了一些，但清晰度比用35厘米显象管还好些。现将改换方法介绍如下：

换用23厘米显象管时，仍可用35厘米显象管用的偏转线圈。只要电视机本身工作正常，改换成23厘米显象管以后，一般效果良好，只是枕形失真比较明显，但可用磁铁进行校正。若原机有枕形校正磁铁，可调整其方位，经校正以后。可以达到满意的效果。

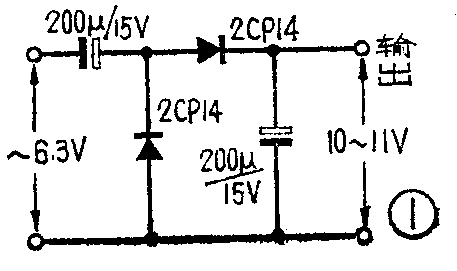

35厘米显象管灯丝是交流6.3伏。23厘米显象管灯丝是12伏，根据实际情况，灯丝可以用直流12伏，也可以用交流12伏。例如北京牌825型电视机，可将电源变压器10\(^{#}\)和12#抽头引出的两组交流6.3伏串联后作为23厘米显象管的灯丝电压。北京牌823型则要由电源变压器12\(^{#}\)和14#引出。又如上海牌104型电视机，没有两组相串联的6.3伏交流电压，可以采用一组6.3伏交流电压，用倍压整流方式获得直流约10～11伏的电压，供23厘米显象管灯丝之用。采用这种方式，当按通电源时，灯丝电压是逐渐增加的，这对延长23厘米显象管灯丝寿命也有好处。具体电路如图1所示。

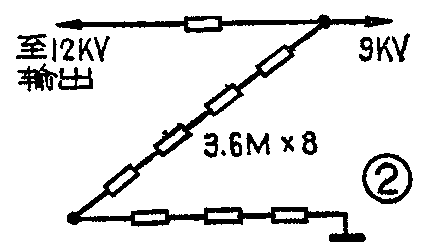

35厘米显象管的高压为12KV，而23厘米显象管的高压是9KV。为了获得合适的高压，采取两方面的措施：一方面在行扫描输出变压器的7和8而引出头之间并上6800P一0.01μ的电容，增大逆程，降低高压，如北京牌823型的电视机，在7与8两引出头之间并上6800P电容，在上海牌104型电视机上并上0.01μ电容，从而达到降低高压的目的；另一方面将12KV高压输出点与地之间并上一组大阻值电阻（如8只3.6兆欧），采用分压方式，取得9KV高压，如图2所示，电阻功率选1瓦或1/2瓦均可。因并联电阻的分流电流在300μA左右，对1Z11整流管无任何影响。若用大阻值电阻串接在高压回路中，也能降低高压，但高压回路内阻增大，当亮度改变时，光栅幅度也随之改变，效果不好。

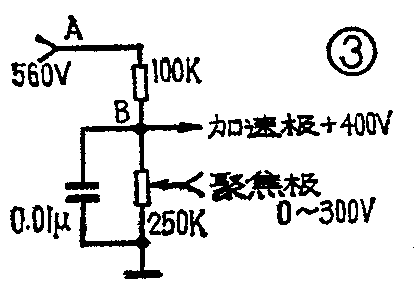

35厘米显象管的加速极、聚焦极电压均用560V的提升电压作电源，而23厘米显象管加速极电压为400V，聚焦极电压为0～300V。为此，将560V提升电压用分压方式，分别供给23厘米显象管的加速极和聚焦极，如图3所示。从原35厘米显象管8脚管座第4（或6）脚引出560V电压至分压器的A点，从B点引出400V的加速电压，由电位器中心抽头引出0～300V聚焦电压，供23厘米显象管使用。

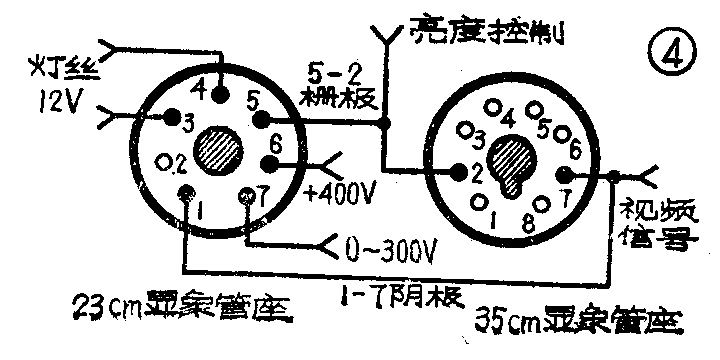

35厘米显象管是大八脚管座，23厘米显象管座是小七脚。为了保持原物，以利换回，另加一个小七脚管座。可以在八脚管座上另外接两条线，一条是从八脚管座的第7脚接到七脚管座的第1脚（阴极），引入视频信号。另一条是从八脚管座的第2脚接到七脚管座的第5脚（栅极），引入亮度控制电压。灯丝电压、加速极电压、聚焦电压从改动后的线路引入，如图4所示。

对上海牌104型电视机改换23厘米显象管时，由于23厘米、35厘米显象管栅阴截止电压不一样，在换用时亮度控制电路要作适当调整。具体作法是：对上海牌104型电视机把亮度电位器接地点断开。串接上一个100—150K电阻再接地，以提高栅极电位，否则光栅太暗。对北京牌825型电视机不必更改，而对823型电视机，可在亮度电位器与地之间串联的510K电阻上，并上一个200—510K电阻，以降低阴极电位。

因为35厘米显象管的固定夹具比较大。而23厘米显象管小，不便固定，所以必须用包装铁皮做一个23厘米显象管的固定夹具，延伸四角与35厘米显象管的大夹具用螺钉固定在一起。偏转线圈要靠近23厘米显象管颈部，注意不要让偏转线圈压显象管尾部，使之受力而损坏，因此要采用适当的支撑措施，将其挂起来。

换上23厘米显象管后，面板有空隙，可用硬壳纸或其他材料做成23厘米显象管屏幕那样大的孔，固定在面板上。（华中师范学院物理系 科安仁）
