5、电源。
本机可采用交、直流两用电源,不用交流整流器时,可由内接15伏电池供电。
晶体三极管BG\(_{36}\)、BG38、BG\(_{39}\)及齐纳二极管BG37组成串联调压式稳压器,输入电压为负15伏,输出电压为负9伏±2伏。输出电压由R\(_{119}\)调整,R119增大,输出电压升高;R\(_{119}\)减小,输出电压降低。R119的阻值一般在180欧~300欧范围以内。
直流电机电压,在录放音时为负9伏,由稳压器供给;在倒带速进时,直接接电源负15伏,由开关K\(_{2}\)控制。
6.稳速电路。
由于负载的变化和电源电压的变化,常常会引起直流电机转速不稳,负载重或电压低时转速慢,负载太轻或电源电压太高时转速又会变的太快,这样就会影响录音机的质量,所以设计了一个稳速电路。

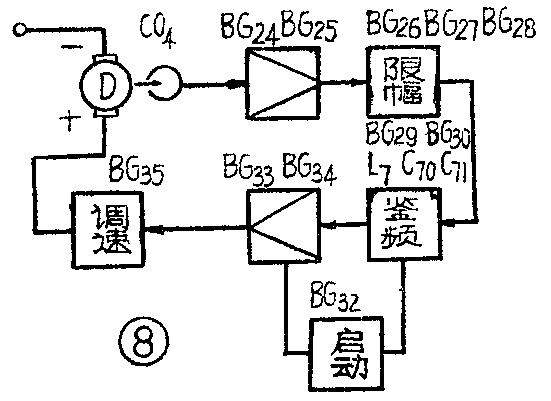

稳速电路的方框图如图8所示,它的基本道理是利用一个测速磁头CO\(_{4}\),从转动的金属测速盘上感应出一个信号,经放大、限幅和鉴频后,控制和改变电动机的电压,从而达到控制电动机转速的目的。下面具体说明这一部分的原理。

①测速圆盘和测速磁头CO\(_{4}\),其作用是产生稳速信号。测速圆盘装在电机转子的主轴上,;圆盘外缘铣有360个齿,测速磁头与圆盘靠的很近。当圆盘转动时,在测速磁头中将感应出交流信号,信号的频率决定于圆盘的转速。在标准带速为9.53厘米/秒时,要求电机转速为5转/秒,则测速磁头输出信号频率为1800赫(5转/秒×360齿);在标准带速为4.75厘米/秒时,要求电机转速为2.5转/秒,则测速磁头输出信号频率为900赫(2.5转/秒×360齿)。
②BG\(_{24}\)~BG28组成放大限幅器,能对来自测速磁头的稳速信号进行放大并限幅。BG\(_{27}\)和BG28组成串联式低阻抗输出器,便其和下一级鉴频器达到较好的阻抗匹配。
③L\(_{7}\)、C70(或C\(_{71}\))、BG29、BG\(_{3}\)0、R103、R\(_{1}\)04、C73、R\(_{1}\)07等组成串联鉴频器。其作用是将稳速信号的频率变化,经鉴频后变为直流电压的变化。
在设计鉴频器的谐振频率f\(_{o}\)。时,我们也分别令它为1800赫和900赫。即在设计线圈L7时,令2—4两端的电感量为400~470毫亨,则在带速为9.53厘米/秒时,它与C\(_{7}\)0(15000微微法)串联谐振于1800赫左右;在带速为4.75厘米/秒时,与C71(63000微微法)串联谐振于900赫左右。鉴频器的频率特性如图9所示,当稳速信号频率f=f\(_{o}\)时,电容器C73两端电压U\(_{c}\)=0;当f>fo时,U\(_{c}\)对地为正值;当f<fo 时,U\(_{c}\)对地为负值。f与fo相差越大,在一定范围内U\(_{c}\)的绝对值也越大。这样,就将稳速信号频率的变化变成直流电压的变化了。

④BG\(_{33}\)、BG34等组成直流放大器,其作用是将鉴频器输出的直流稳速信号放大,并送到下级调整管的基极。
直流放大器输出直流电压的中心值,由BG\(_{33}\)基极偏置电路控制。带速为9.53厘米/秒时,由W6控制;带速为4.75厘米/秒时,由W\(_{7}\)调整。
⑤BG\(_{35}\)是调整管,与直流电机串联,其基极电压受直流放大器输出电压的控制,基极电压趋正时,集电极电流(也就是流过电机的电流)下降,集电极电压上升,使电机两端的电压下降,转速则减慢;基极电压趋负时,集电极电流上升,集电极电压下降,电机两端电压上升,转速加快;基极电压为规定的中心值时,电机转速为规定要求(如5转/秒或2.5转/秒)。
⑥启动电路由BG\(_{31}\)、BG32和C\(_{75}\)等组成。其作用是利用C75的瞬间充电电流,加速电机的启动,或缩短由慢速(2.5转/秒)向快速(5转/秒)转换的过程;利用C\(_{75}\)的瞬间放电电流,加速由快速向慢速转换的过程。C75的充放电,由BG\(_{31}\)和BG32组成的开关电路控制。
上述几个部分,组成了稳速系统的闭合环节。下面举例说明它的稳速过程:
①如果电机因负载加重、电源电压下降或在启动过程中,转速低于额定转速。这时测速磁头产生一个稳速信号,经放大限幅后去鉴频器,因此时稳速信号频率f<f\(_{o}\),鉴频器输出电压将为负值,经直流放大器去BG35基极,促使BG\(_{35}\)集电极电流上升,电机两端电压提高,使其转速不断趋近额定转速。
电机如果因负载减轻、电源电压升高或电机由快速变换为慢速时,转速高于额定转速,则f>f\(_{o}\),其稳定过程和上述相反。
②当电机接通电源启动时,电源马上向C\(_{77}\)充电,充电路线是:E+→C\(_{77}\)→C75→R\(_{112}\)→R108→E\(_{-}\),则BG34导通→BG\(_{35}\)导通→电机D转动,又经过一系列稳速过程,使电机达到额定转速。
③当电视在快速运行中,变速开关K\(_{5}\)由快速(9.53厘米/秒)扳到慢速位置(4.75厘米/秒)时,L7的5-6端的感应电压。经BG\(_{31}\)、C72、R\(_{1}\)05和C74整流滤波后去BG\(_{32}\),使BG32导通,C\(_{75}\)经R112和BG\(_{32}\)产生瞬间放电电流,促使BG34基极电位的绝对值迅速下降,这就加速了电机由快速向慢速的转换过程。
应该指出,为了使上述稳速电路顺利地工作,测速磁头感应出的信号要足够大。在带速为9.53厘米/秒时,输出电压应不小于40毫伏。可调节测速磁头与金属测速盘的距离来实现上述要求。
三、常见故障检修
下面讲到的,是只利用万用表就能检查解决的一些常见故障,目的是为了对日常的简易维修有所帮助。
1.接通电源立刻烧保险丝。
发现这样的情况后,应首先检查-15伏电源对地是否短路。把电源开关K\(_{1}\)关断,用万用表测量其接点对地电阻。如果没有短路,则烧保险丝的原因可能在功率板上,功率板上常常是BG15、BG\(_{16}\)损坏。特别是BG16坏掉的可能性大。更换管子即可。
2.接通电源工作正常,经一、二分钟后发现功率板上的BG\(_{17}\)、BG18同时发热,保险丝接着烧毁。

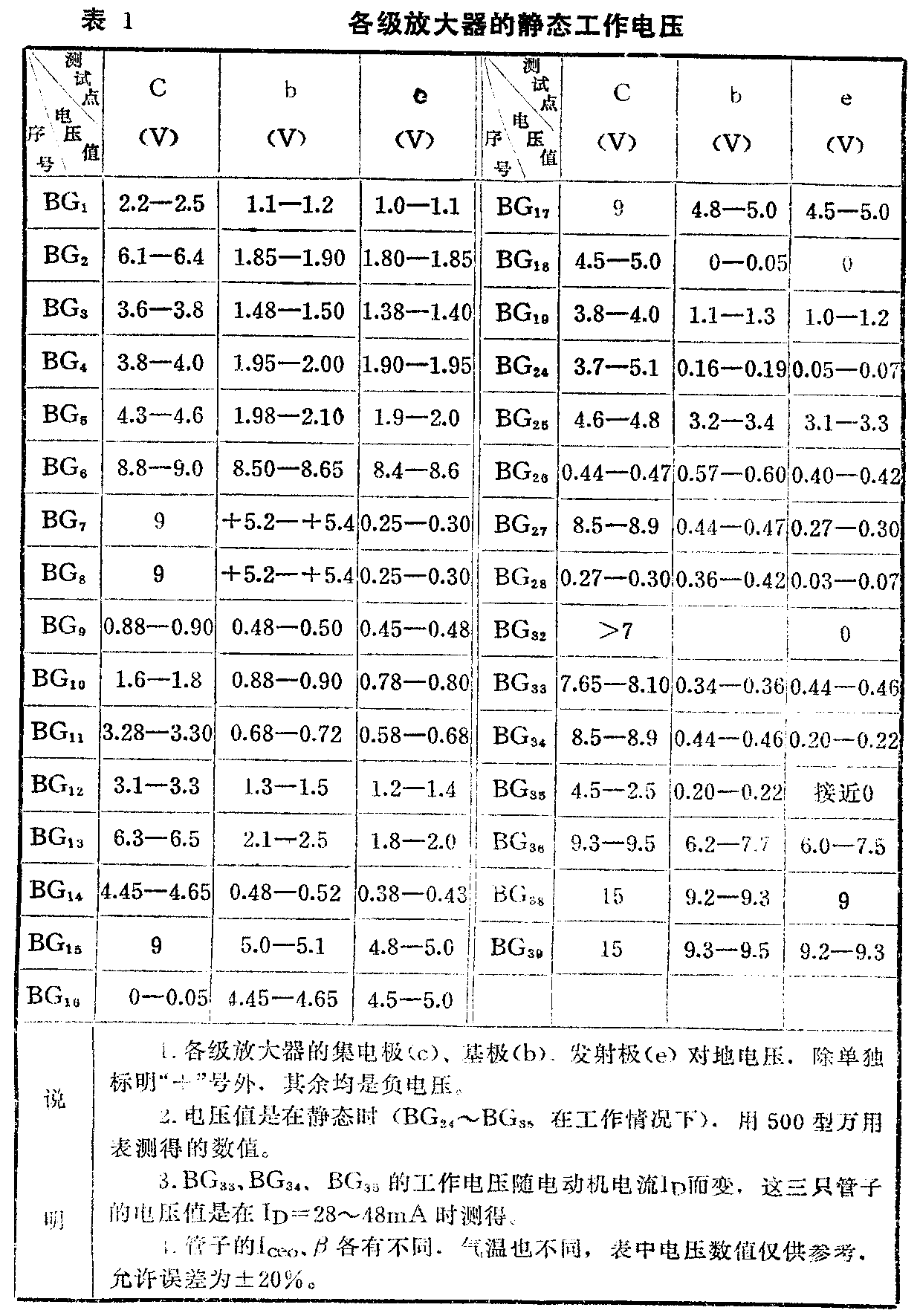

这一类故障较多。原因是一对互补管子的材料和功率不对称。可根据表1中的数据检查BG\(_{16}\)的工作电压,如果此管集电极与基极电压接近或相等,则应该用同类型的管子更换BG16。
3.超音频振荡器不振荡。
这种故障的现象是:不能抹音,不能录音,或录音灵敏度很低,录音失真严重等。应首先按附表1中的数据检查BG\(_{7}\)、BG8各极电压,如相差太大,则应调换管子。否则是抹音头或C\(_{24}\)损坏,调换好的即可。振荡线圈L5损坏的可能性较小,如果损坏可参照图12检修。

4.快进、快倒、9.53厘米/秒放音工作正常,但用4.75厘米/秒放音时不走带。
这种故障往往是由于测速信号太小所引起,也就是说测速磁头距离金属测速盘太远(但两者不能相碰),应调整距离使带速正常为止。
5.快进、快倒工作正常,放音时两档带速均不走带。
发现这种故障时应首先检查稳压器的输出电压,测量C\(_{54}\)两端电压应为9伏左右。若电压只有6伏,放音时电动机就不会转动。除了上述原因外,还可能是BG33、BG\(_{34}\)、BG35其中有一只或两只以上损坏(极间开路),出现比较多的是BG\(_{33}\)、BG34损坏。
6.快进、快倒工作正常,放音时两档带带均快转,变换开关K\(_{5}\)失灵。

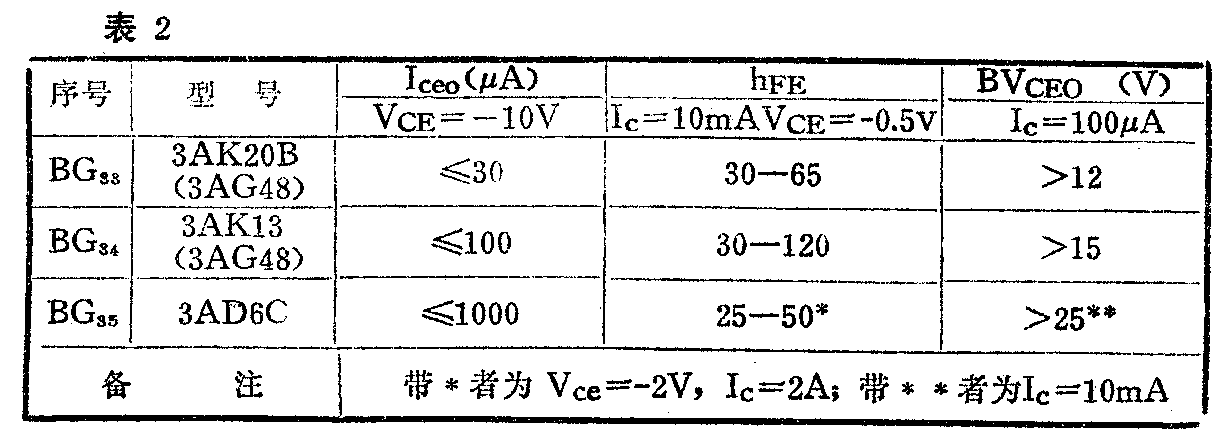

此故障的检查方法与第5点相同。如果是稳压器损坏,输出15伏电压,两档速度就会快转。也可能是快进、快倒开关K\(_{3}\)常开接点变成常团接点。如果不是以上两种情况,应再检查BG35的涤纶薄膜是否磨穿,BG\(_{35}\)集电极是否对地短路。如果以上均没有问题,那就是BG33、BG\(_{24}\)、BG35其中有一只或两只以上的管子坏掉(极间短路或I\(_{ce}\)太大),可用调换管子的方法来检查解决。一般情况下是BG33、BG\(_{34}\)管子的Iceo增大或坏掉。对BG\(_{33}\)、BG34、BG\(_{35}\)的要求可参考表2。

总之,不论稳速电路出现什么样的故障,应着重检查测速头的好坏;测速头插脚的松紧;测速头到放大器的连接线是否断路;测速头与金属测速盘的距离是否正确;BG\(_{33}\)和BG34的好坏;鉴频电感是否断线或磁盒是否碎裂;快进、快倒开关好坏等。
四、几种线圈的电原理图及其参数

1.录音高频提升线圈(L\(_{1}\)、L2),见图10。
导线型号:QZ聚脂漆包线。
导线直径:Ф0.15毫米。
绕制:顺向均匀平绕。
圈数:1-2之间550圈,1-3之间700圈。
电感量:1-2之间1毫亨;1-3之间1.72毫亨(指不加磁棒时的电感量,用WQJ-1型精密万用电桥测得)。

2.阻波(或陷波)线圈L\(_{3}\)和L4,见图11。
导线型号:QZ聚脂漆包线。
导线直径:Ф0.12毫米。
绕制:顺向均匀平绕。
圈数:1250圈。
电感量:5.9毫亨(指不加磁心时的电感量,用WQJ—1型精密万用电桥测得)。

3.超音频振荡线圈L\(_{5}\),如图12。
导线型号:QZ聚脂漆包线。
导线直径:Ф0.19毫米。
绕制:初级Ⅰ、Ⅱ双线平绕,绕好后首尾相接作引出线2。次级Ⅲ面向均匀平绕。
圈数:1—2之间30圈;2-3之间30圈;4-5之间100圈。
电感量:1-2之间1毫亨;2—3之间1毫亨;4-5之间6毫亨。电感量是装好H\(_{18}\)磁盘(M×1000)用WQJ-1型精密万用电桥测得。

4.放音高频提升线圈L\(_{6}\),见图13。
导线型号:QZ聚脂漆包线。
导线直径:Ф0.08毫米。
绕制:顺向均匀平绕。
圈数:900圈。
电感量:3.5毫亨。

5.鉴频电感线圈L\(_{7}\),见图14。
导线型号:QZ聚脂漆包线。
导线直径:Ф0.12毫米。
绕制,顺向均匀平绕。
圈数:1—2之间350±2圈;2-3之间350±2圈;3-4之间700±2圈,5-6之间100±5圈。
直流电阻:1—2之间21~23欧;2-3之间22~25欧;3-4之间54~57欧;5—6之间8~10欧。
电感量:2-4之间400毫亨~470毫亨。线圈L\(_{7}\)在稳速电路中是个重要元件,要求较高。采用的磁盒为GU26×16、M×2000,但需将心磨去0.08~0.12毫米,其电感系数为AL=400k×10\(^{-6}\)。在保证直流电阻和圈数的情况下,只测2-4之间的电感量便可以了。(上海录音器材厂技术组)
