交直流两用晶体管高频头的电源可用交流6.3伏或直流9～11伏供电。采用交流供电时，它可直接代换一般的电子管电视机高频头，例如直接插在北京牌825－1、825－2或上海牌104等型号的电视机上使用。在晶体管电视机中，采用直流供电，这种交直流两用高频头的电路只要略加改动便能使用。
电路介绍

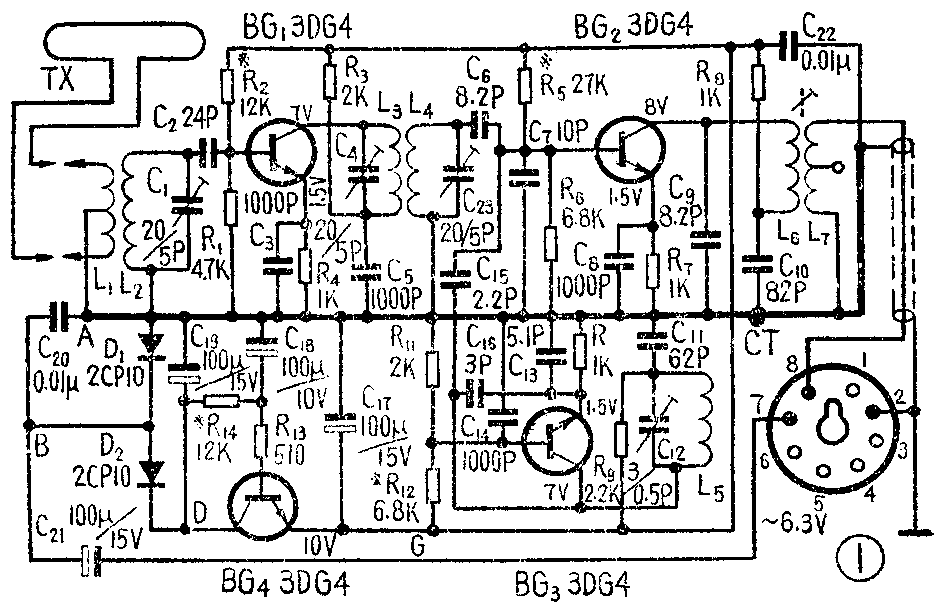

电路图见图1。此高频头由高放、本机振荡、混频、电源四部分组成。电视信号通过天线送至L\(_{1}\)耦合到L2，并送给BG\(_{1}\)管进行高频放大。放大后的信号同本机振荡管BG3产生的高频振荡信号一起，送至BG\(_{2}\)混频管，混频后得到的中频信号经过L6、L\(_{7输出。}\)
电源部分的D\(_{1}\)、D2组成倍压整流电路，电容C\(_{17}\)、C19、C\(_{2}\)0、C22及晶体管BG\(_{4}\)组成“滤波器”。6.3V交流电压经整流滤波后变成约10伏左右的直流电压，供给高频头各晶体管用。
为了制作简单容易，此高频头只设置了一个频道。输入电路为300Ω平衡输入式。L\(_{3}\)、L4采用紧耦合，用双线并绕，以展宽通频带。L\(_{6}\)、L7是混频级的输出线圈，采用平绕，适当选择初、次级之间的圈数比，可使晶体管的输出阻抗与电子管中放级的输入阻抗相匹配。本振回路采用调电容式频率微调，本振信号通过C\(_{15}\)送至BG2基极进行混频。
元件的选择、制作
四只三极管全部使用硅管，如3DG4、3DG6或2G210、2G910等，在二频道时用3DK7也能胜任。BG\(_{1}\)、BG2、BG\(_{3}\)的β值在40～130左右。对于晶体管的特征频率fT的要求，视使用的频道不同而异。一般f\(_{T}\)值只要大于使用频率的一倍即能满意地工作。BG4的β值只要大于20即可，但最好稍高一些，这样滤波效果更好些，对BG\(_{4}\)的其它参数没有特殊要求。四只管子的Iceo越小越好，尤其是BG\(_{1～3}\)。晶体管。D1、D\(_{2}\)采用2CP10、2CP11等。
频率微调电容可以自制或用一般的空气微调电容代用，也可用晶体管收音机用的短波微调电容，只要容量变化范围在0.5～3P左右即可。其它微调电容是一般收音机用的20／5P的小型瓷介微调电容。
电感线圈L\(_{1}\)～L5都绕成空心线圈，线径和圈数如附表所示。绕制时，找一根直径Ф3.2或Ф0.35mm的钻头杆做骨架，在其上密排绕线。绕L\(_{1}\)、L2时，先绕L\(_{2}\)线圈，在L2上再绕L\(_{1}\)；L3、L\(_{4}\)采用双线并绕。绕好后抽去钻头即成空心线圈。绕线圈L6、L\(_{7}\)时，用一般电子管电视机中周骨架，用MXO400、M6×0.75螺纹磁心。其中L8（初级）用直径Ф0.38mm的高强度漆包线绕18圈，然后垫一层聚脂薄膜或黄蜡绸，再用Ф0.12mm的丝包线或高强度漆包线密绕24圈作为L\(_{7}\)（次级），在6圈处抽头。用于电子管电视机时，中频信号由24圈两端输出。附表中给出了不同频道的线圈数据，供制作参考。
附表： 各频道频率及各线圈数据
电视 频率范围 本振频率 线圈圈数及线径(mm)
频道 （兆赫） （兆赫） L\(_{1}\)Ф0.51 L2Ф0.51 L\(_{3}\)Ф0.44 L4Ф0.64
1 48.5－56.5 84 2＋2 13 16 17
2 56.5－64.5 92 2＋2 11 15 15
3 64.5－72.5 100 2＋2 10 13 14
4 76－84 111.5 2＋2 10 12 12
5 84－92 119.5 2＋2 8 12 10
6 167—175 202.5 2＋2 8 11 6
7 175—183 210.5 2＋2 8 11 60.5
8 183—191 218.5 2＋2 7 10 4
9 191－199 226.5 2＋2 7 10 3.5
10 199－207 234.5 2＋2 7 10 31
11 207－215 242.5 2＋2 6 9 31.5
12 215—223 250.5 2＋2 6 9 32
注：表中圈数右下角标注数字为圈与圈间距，如：31即圈数为3圈。 每圈间间距约1mm。

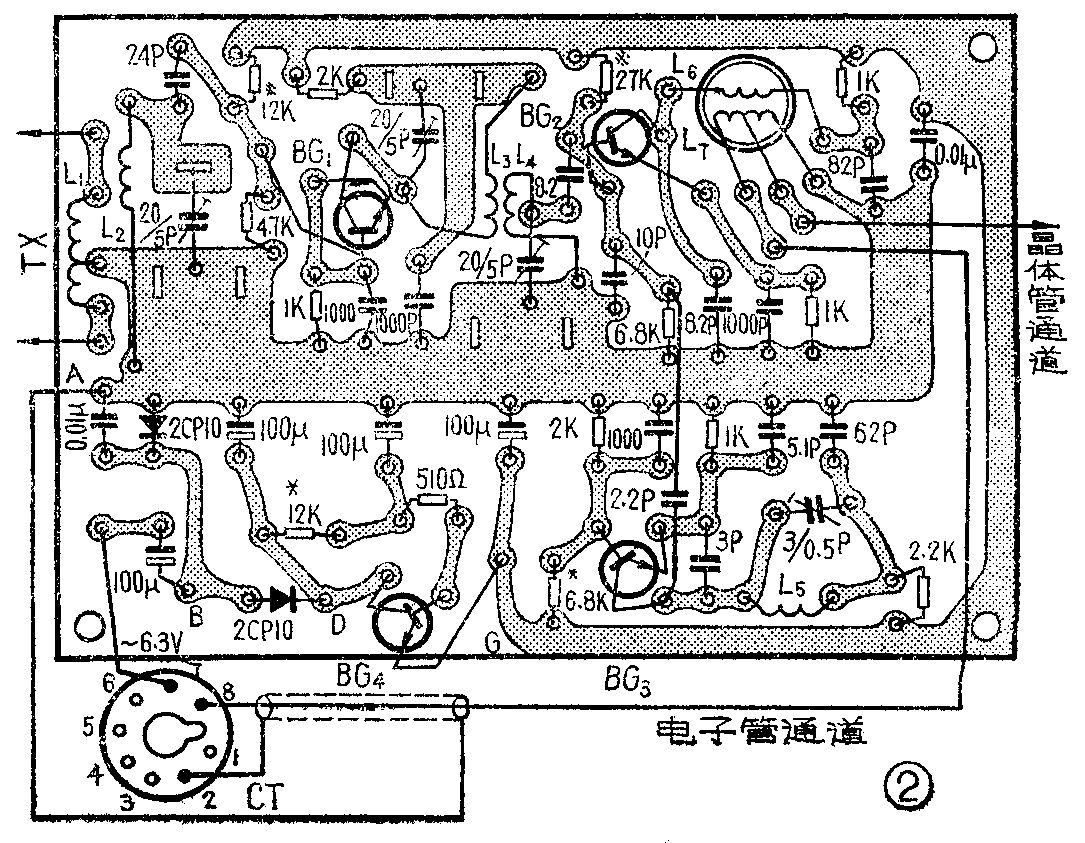

高频头的印刷电路板见图2。
高频头的外壳可用制作印刷电路板用的敷铜板边角料制作，将有铜箔的一面向内，并将接缝处焊接起来，将高频头装入固定即可。

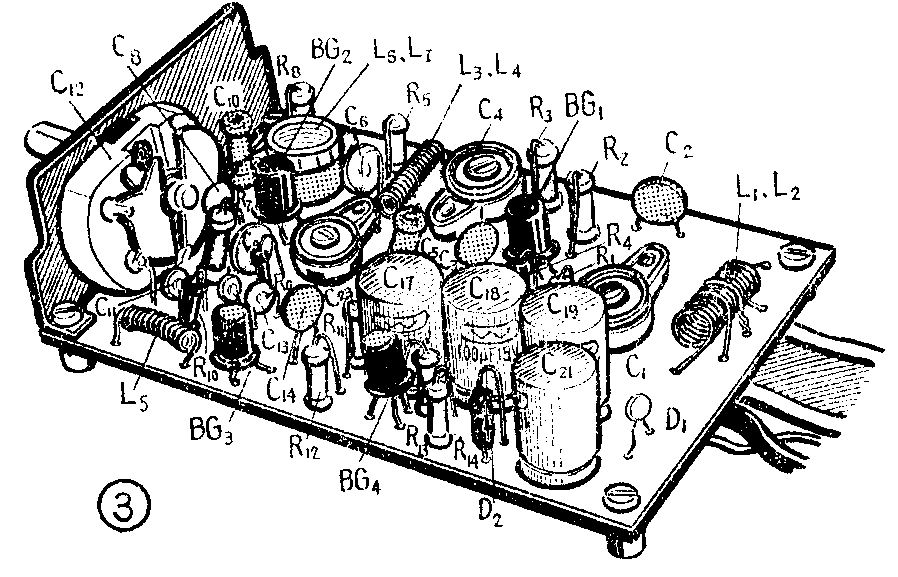

高频头结构图如图3。
制作中应注意的问题
1．印刷电路板最好采用环氧玻璃纤维板，若用纸胶板时，在腐蚀完以后一定要清洗干净。应先清洗保护漆，然后钻孔，最后用少量的酒精或汽油擦干净，再涂上松香水。焊接时，不要用焊锡膏等带腐蚀性的助焊剂。
2．线圈可用少量高频性能良好的聚苯乙烯溶液（聚苯乙烯颗粒溶于甲苯溶液制成）封固，不能用凡立水或万能胶等。
3．电源部分的电容C\(_{2}\)0、C22的作用，是消除50赫交流调制的高频信号。若去掉C\(_{2}\)0、C22，虽然能同样收看，但有时会在荧光屏上出现一道道上下移动的黑滚条，所以不能省去C\(_{2}\)0、C22。
4．选用晶体管时，除BG\(_{4}\)可用β＞150、Lceo比较小的管子外，BG\(_{1}\)～BG3各管的β值最好在40～130之间，不可过大。若都用β值很高的晶体管，会使通频带变窄，甚至造成自激，造成图象和伴音不能兼顾，产生严重的网纹干扰等。
调整
检查元件等焊接无误后，将插头插入电视机高频头插座上，打开电视机电源开关，测量印刷板上的A、B两点的交流电压是否为6.3伏，再用万用表直流电压档测A、G两点的电压应为9～10.5伏左右，如A、G两点电压偏低或偏高，可以调整电阻R\(_{14}\)，将此电压调整合适以后即可进行下面的调整了。
BG\(_{1}\)、BG2、BG\(_{3}\)的集电极电流都调在1.5～2毫安左右，这时测量各级晶体管发射极对地电压应在1.5伏左右，其它各极电压也应基本符合图1中所标的数据。如果某只管的发射极对地电压偏高或偏低，可以分别调整各有关电阻（R2、R\(_{5}\)、R12）。整个高频头的总电流小于10毫安。
各级电压、电流调整合适以后，即可检查本振级是否起振。方法是：用内阻比较高的万用表直流2.5伏或2伏电压档测量电阻R\(_{1}\)0（即图中R）两端的电压应在1.5～2伏左右，此时用手捏住L5或用改锥将频率微调电容动、定片进行短路，如果万用表所指示的电压数据减小一定幅度，则表示电路已起振。如不起振，可仔细检查电路及元件。如因本振管BG\(_{3}\)的fT过低（尤其是6～12频道），可将该管电流略调大些或换一只管试试。
电路起振后，将电视机对比度钮开到最大。用手捏住改锥金属部分，分别去碰BG\(_{3}\)、BG2、BG\(_{1}\)的基极和天线输入端，扬声器中应发出“咯咯”声，荧光屏上也有反应，表明电路工作基本正常。这时可接上天线，转动微调，看能否收到图象或伴音。若收不到时，可用一个磁心或一段小铜棒，分别去靠近线圈L5或在线圈管内慢慢地放进、拉出，当在某位置时，可收到图象或伴音，说明线圈电感量不对。如果是铜棒放进一定位置能收到信号则须减少L\(_{5}\)的圈数或将线圈略拉开一些，若是磁心放在某一位置时收到图象和伴音，则应增加线圈圈数或压紧线圈。
然后分别调整C\(_{23}\)、C4、C\(_{1}\)，使图象和伴音最好。C1的容量增加时，回路Q值降低，频带加宽，灵敏度降低。C\(_{1}\)容量减小时，频带变窄，灵敏度高。最后再与L6、L\(_{7}\)配合起来调整，使图象和伴音两者兼顾。
调整完以后，如果觉得增益过高时，可以适当增加C\(_{1}\)的容量或适当增加R4的阻值，以降低高频头增益。
如果将此高频头用于晶体管电视机，用直流供电时，可将9～12伏的直流电压直接接到图1、2中构A、D两点或A、G两点上。接在A、D两点时，BG\(_{4}\)等将对直流电再作一次滤波。为了与晶体管电视机图象中放的输入阻抗相配合，高频头中频信号由L7的抽头（6圈）处输出，其它不变。(唐宗理)
