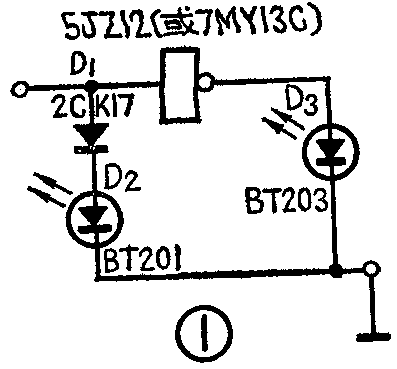

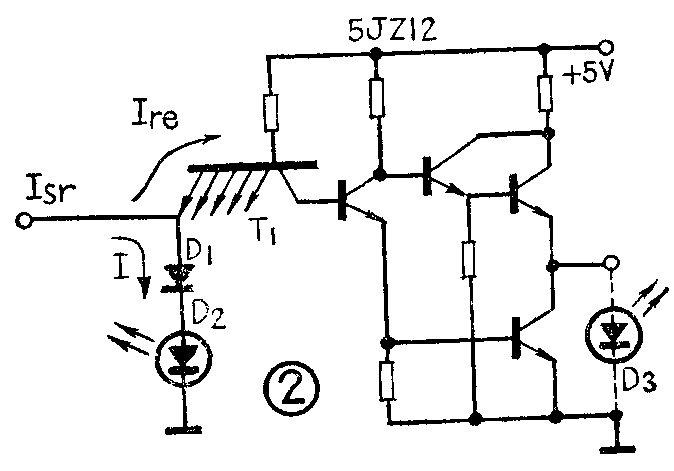

我们做了一个TTL集成电路逻辑电平测试笔，可用来测出集成电路的输出高电平V\(_{cg}\)和输出低电平Vcd（V\(_{cg}\)从2.7V～4.2V，Vcd小于0.8V)。测试笔用了一块TTL单与非门5JZ12（或7MY13也可以），二个磷砷化镓发光二极管BT201和BT203，和一个2CK（或2CP）系列的二极管，电路图见图1。当测试笔的输入端接触到高电平“1”时，只要V\(_{cg}\)＞1.8V，5JZ12即开门，输出低电平。输入电流Isr分为两路（见图2），一路I\(_{re}\)流向5JZ12的T1管，I\(_{re}\)＜20μA；另一路（Isr的绝大部分）流向D\(_{1}\)和D2支路。D\(_{1}\)的压降为0.7V，发光二极管D2的额定工作电压为1.5～2V，额定工作电流为20mA,所以只要输入电压大于2.2V，发光二极管D\(_{2}\)即开始发亮。D2（BT201型）是红色透明的，当有10mA以上电流流过时即发出红光，表示被测组件的输出为高电平。此时5JZ12输出为低电平，小于0.35V，所以D\(_{3}\)不会发亮。D1的作用是避免测试笔影响所测线路的工作状态，如果不用D\(_{1}\)，则当被测电路原是高电平状态时，加上测试笔后，就被箝位至发光二极管的饱和压降（1.5V左右），使被测电路的下一级变为低电平（＜1.8V）输入了。同时D1也起到了在高电压下保护D\(_{2}\)的作用，使D2的电流不致过大（D\(_{2}\)极限工作电流为70mA）。输入端接高电平从2.2V到5V都可使D2发光，当用测试笔来检查5V电子时（例如检查5V电源时），最好在测试笔输入端串接一只100Ω电阻。不用电阻，短时间测试5V问题不大。
当测试笔的输入端接低电平“0”时，输入电压V\(_{cd}\)＜0.8V，这时D2不会发亮，5JZ12关门，输出高电平＞2.7V，足可保证D\(_{3}\)发亮。D3（BT203型）是环氧本色透明的，发亮时中间亮红光。也可用来检查电源的地线是否接上。
当有时钟脉冲（或计数脉冲）信号输入时，待查点的电平从“1”到“0”，又从“0”到“1”，测试笔的两个发光二极管便会交替发光，当频率不高时，可以看到发光二极管的闪光（因发光二极管响应速度快）。
如果待检查的组件输出高电平比较低（V\(_{cg}\)＝1.5～2V），如七段磷砷化镓数码管的译码器5G723、5G724的输出，此时只要取掉D1，即可正常工作。

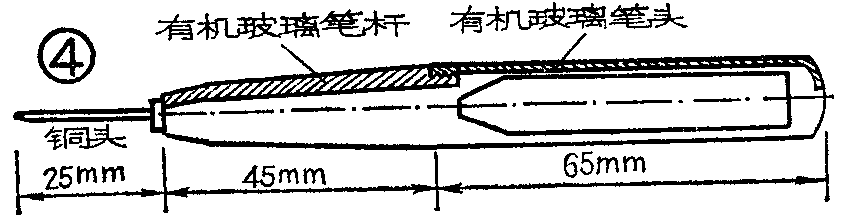

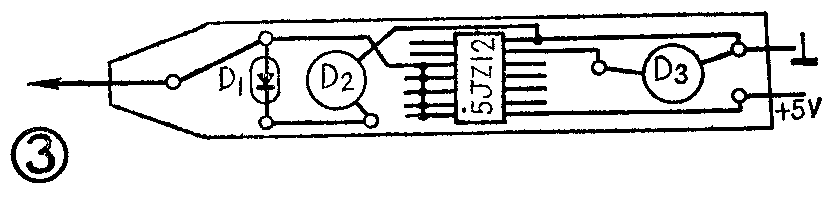

图3为印刷电路板接线示意图，图4是用有机玻璃车成的笔头和笔杆，笔头的内外要车得比较光滑，最好能抛光，里面用牙膏打磨，使透明度高些。笔头和笔杆、笔杆和铜头都是用丝扣连接的，以便于装拆。电源线和地线焊在印刷板上后从笔头上的小孔穿出来。磷砷化镓发光二极管用的是苏州半导体器件一厂的产品。（李遇杰）
