收音机中常用晶体管的选用

晶体管是半导体收音机中的重要器件，它的好坏直接关系到收音机的整机增益、输出功率、噪音和稳定性等主要性能。因此合理地选用晶体管是初学者装配或修理收音机时必须首先解决的问题。本文仅以锗管七管收音机为例，谈谈晶体管选用和代换的一些问题。

变频级一般多是收音机的第一级。这一级如有弊病（如噪音大、不稳定等），将经过其后各级放大带来严重后果，所以在选用或代换晶体管时应特别注意。

变频管所承担的功率很小，主要应考虑截止频率f\(_{T}\)。我们要求管子的截止频率fT大于（或等于）三倍的工作频率，收音机中波段接收频率是535～1605千赫，短波段是4—12（或23）兆赫。因此中波段可选用f\(_{T}\)≥3×1.6（兆赫）即fT≥4.8兆赫的管子；有短波段的可选用f\(_{T}\)≥3×12或3×23（兆赫）即fT≥36（或69）兆赫的管子。中波段变频管最常用的型号为3AG1B～F3AG11～14，3AG21～24；短波段频率低于12MC的收音机变频管常选用3AG1D～F，3AG12～14，3AG24等。短波段频率高于12MC的收音机的变频管可选用3AG43～45。截止频率高于上述型号的管子，当然也可以用，但不宜选用频率太高的超高频管，因为这种管子不但价格贵而且在电路里可能引起超高频振荡，破坏整机正常工作。

第二，变频管的β值要求在40～120较好，β值在30～40或120～150次之，但仍可使用。β值再低或更高就不好了。因为β值过低，变频增益不够，影响灵敏度，而且在电池用旧后电压下降时易于停振；β太高则往往带来噪音大和不稳定等弊病。

第三，变频管的穿透电流I\(_{ceo}\)要求小于50微安即可使用。

中放级放大465KHz的中频信号，所以对晶体管的截止频率要求较低，几乎所有的3AG……型高频管均可选用。

中放级对整机增益起关键作用，所以对β值要求较严，同时第一中放与第二中放具有不同的功能，因而对β要求也不一样。第一中放级既要具有一定增益，又要考虑到自动增益控制（AGC）的作用，β值较大的管子AGC效果好。一般选用β值为60～150的管子；第二中放级主要决定中频增益。增益不够会使整机灵敏度降低，增益过高则可能造成中频自激啸叫。

低放管是放大音频信号的，对晶体管的截止频率没有什么特别要求，小功率锗低频管均可使用，由于前置级（BG\(_{4}\)）和末前级（BG5）所起的作用稍有不同，对晶体管的要求也有一些区别，前置级最好选用噪音小的3AX31D或E，β值要求不高，20以上即可使用；末前级最常用的型号有3AX31A～E（3AX71为玻璃管壳，性能与3AX31完全相同），3AX1～5，3AX21～24。末前级因其放大的信号幅度较大，管子的动态范围需要大一些，故β最好在40以上。对于只有一级低放的六管机，低放管β应选在60以上。

尚需补充说明的是，低放级是电压放大器，对输出功率要求不高，普通3AG……型高频管也可使用，但对于输出功率较大（如1W）的收音机，因需要末前级输送给推挽级较大功率，BG\(_{5}\)不适于选用高频管。

晶体管收音机为了提高供电效率，绝大多数功放级均采用推挽输出电路，根据其电路的特点，推挽管应符合如下要求：

1．要满足收音机输出功率的要求

一般说来3AX……均可用，其中以3AX31B和3AX22较好。输出功率在500毫瓦以上的收音机，推挽管需选用3AX81型管子，必要时还应加简单散热片。

2．功率放大器要求晶体管有较大的动态范围，并要求推挽管的β应不小于40，最好为60～200。为了两管放大性能一致，β值应尽可能接近，最大差别不应超过10％。

3．I\(_{ceo}\)越小越好，最好选Iceo≤500微安的管子，I\(_{ceo}\)为500～1000微安的管子也可以用。

选用2AP9、2AP10做检波用，可以提高收音机接收弱信号的能力，从而提高整机灵敏度。二极管2AP1～5也可作检波管用，其中以2AP3较好。此外，已经损坏的3AG……型高频管，经过测量正、反向电阻，利用其完整的PN结也可做检波用，这种管子的频率能满足要求。测量正反向电阻时可用万用表R×K档。测得正向阻值小于1千欧，反向阻值大于200千欧即可。

以上简要介绍了全锗管收音机选用晶体管的一般原则，在实际选用时除了各级本身对管子β值的要求外，为了保证足够的整机增益和不产生自激啸叫，还需进行β值的搭配，其搭配原则是：

1．变频管β挑选规定范围中的高值时，中放管β应挑选规定范围中的低值，或者二者相反；

2．第一中放管和第二中放管也应参照前述β范围高低档搭配。

3．低放管的BG\(_{4}\)和BG5进行高、低档搭配。

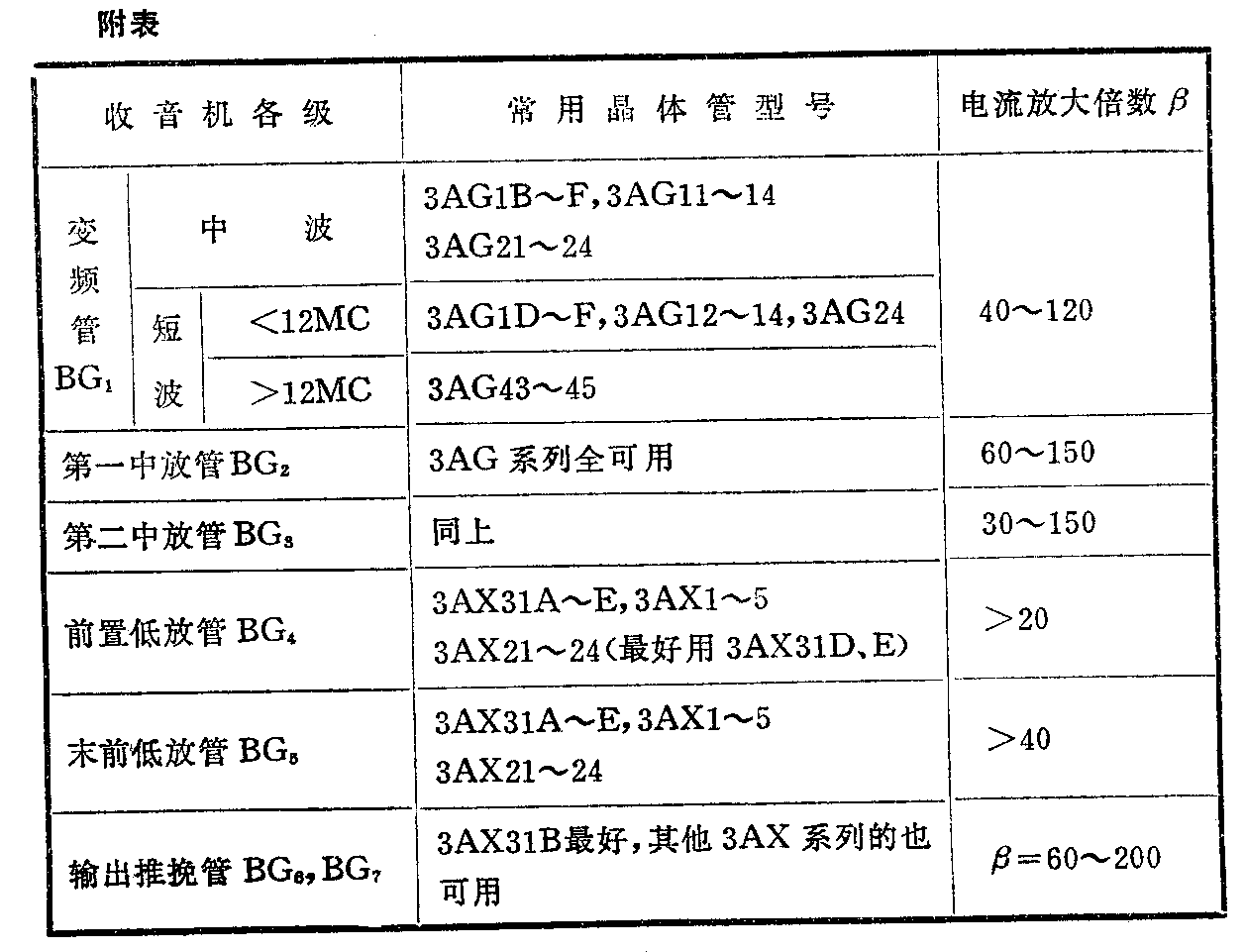

为了便于查阅，现将上述各级选用的晶体管的型号和β集中列入附表内。（程宏基）
