为了保证晶体管在电路中能正常工作，我们经常需要测试晶体管的反向击穿电压。这里我们介绍一种简便的适合业余条件下的测试方法。
一、什么叫反向击穿电压？

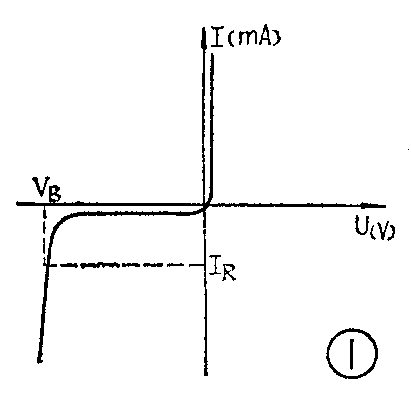

大家都知道，二极管在加上反压后，在反压较小时，管子只有较小的反向电流，如果继续加大反向电压达到某一数值时，反向电流将急剧增加，管子进入反向击穿状态。如图1所示。管子进入击穿状态后，管子电流大小，主要取决于外电路，如果外电路没有限流措施，电流就会很大，管子就有烧坏的危险。
二极管的反向击穿电压这个参数就是反映击穿特性的，它是指反向电流达到某一个规定的I\(_{R}\)值时的反向电压（见图1），这个规定的IR数值可从晶体管手册“测试条件”一栏查出。
二、测试二极管反向击穿电压的方法
（一）用高灵敏度万用表测试时的方法。

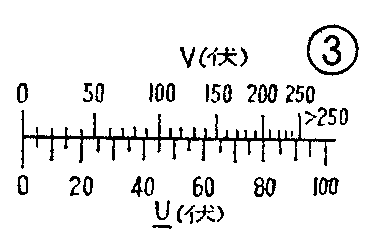

在所用万用表灵敏度很高（灵敏度为20kΩ/V）时, 可以忽略电表的分流作用情况下，我们采用图2方法来测量。图2中万用表用直流电压100伏档，如果万用表没有100伏档，可用较高档次。测试时按相应直流电压刻度读直流电压值U\(_{直}\)，则2U直即为该管反向击穿电压的估计数值。如果U\(_{直}\)不很大，譬如50伏以下，测试误差亦不很大，而且还是负误差。如果要求得到较准确的数值，可以利用图3查出与U直（图中的U-）对应的电压U。
图2中电阻R是限流电阻，它的作用是当管子反向击穿时，限制反向电流大体在规定的测试条件I\(_{R}\)左右。图2中R的数值应按下式计算：R=\(\frac{110伏}{I}\)\(^{-}\)1/K0，式中I可取晶体管手册中规定的测试条件I\(_{R}\)值，K0是电压表的灵敏度。如果万用表K\(_{0}\)很高（20kΩ/V），则1/K0小于1毫安，如果I在1毫安以上，则I》1/K\(_{0}\)，这样上式可简化为R=110伏/I……①。电阻R的功率应大于220伏×2I，如果不是连续测试，电阻R的额定功率可以降低。
这里我们来分析一下图2的测试原理。从图2看这是一个半波整流电路，如果管子的反向击穿电压很高，不产生反向击穿，则二极管两端电压u\(_{d}\)如图4所示。在正半周时，管子导通，ud=0；在负半周时，u\(_{d}\)为半个正弦波，其峰值为\(\sqrt{2}\)220伏=308伏（因忽略了万用表的分流作用）。

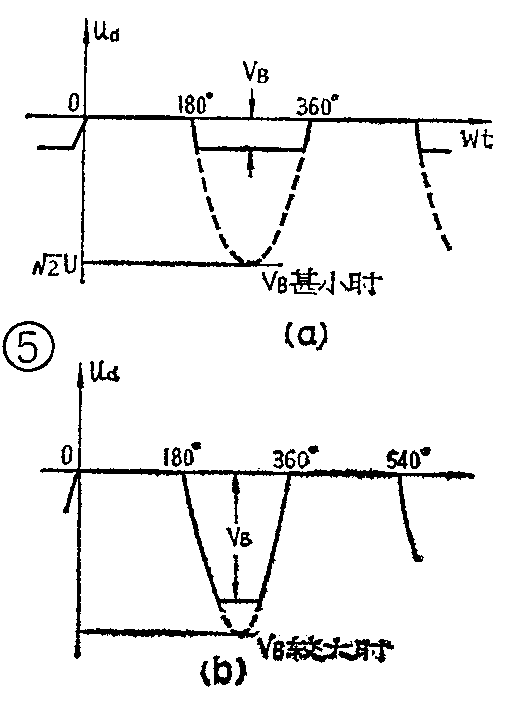

如果管子的反向击穿电压V\(_{B}\)很低，则当反向电压达到VB后，管子就要产生反向击穿，击穿后电压维持在V\(_{B}\)左右，如图5（a）所示。正半周时，ud仍等于0；负半周时近似为一个高度为V\(_{B}\)的矩形波。
我们知道直流电压表测量的是直流分量，也就是测电压的平均值。现在万用表接在二极管两端，所测的是图5（a）所示波形的平均值。这个波形一个半周为0，另一个半周为V\(_{B}\)，所以万用表指示的平均值U直是V\(_{B}\)的一半，即VB=2U\(_{直}\)。
如果V\(_{B}\)较高，ud的波形是一个平顶的正弦脉冲，它和矩形相差甚多，V\(_{B}\)越高差的越多，如再用上式计算误差就很大了，这就要用图3查出与U直对应的V\(_{B}\)值，才比较准确。

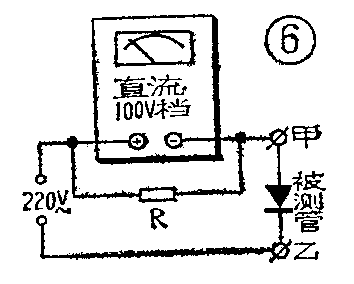

在使用灵敏度较高的万用表测试时，也可用图6所示方法，这是因为电阻R上的直流分量电压和二极管上直流分量电压一样大。
（二）万用表分流作用不能忽略时的测试方法
当万用表的灵敏度较低或者被测管要求测试条件I\(_{R}\)很小，就不能满足I》1/K0了，可以用下列方法测试。
如果\(\frac{1}{K}\)\(_{0}\)虽然不是比I小很多，但还是小于I时，可用图6所示方法测试，B按下式选择
R=\(\frac{110伏}{I-}\)1;K\(_{0}\)……（2），
测试读数方法不变。
如果\(\frac{1}{K}\)\(_{0}\)＞I，就要用图7所示方法测试，用万用表本身内阻代替限流电阻，此时万用表不能再用100伏档了，其量程Um在下式范围选用：
U\(_{m}\)=（0.3～0.8）220伏/IK。……（3）。
（三）稳压管的测试方法
稳压管的稳定电压Vz就是它的反向击穿电压，因此也可以测试。它的测试条件是稳定电流I\(_{z}\)（可从晶体管手册中查出）。由于稳定电流Iz一般均较大，故应按图2或图6测试。稳压管按图8所示接入图2或图6的甲、乙处。电阻R由（1）式选用。式中I用I\(_{z}\)代入，注意Iz不是最大稳定电流I\(_{ZM}\)，按此法测试时Iz不得超过I\(_{ZM}\)／2。
三、三极管反向击穿电压测试方法
三极管的反向击穿电压参数很多，常用的有BV\(_{CBO}\)、BVCEO，BV\(_{CES}\)、BVCER、BV\(_{EBO}\)等几种，前三种的测试条件是IC；BV\(_{CER}\)的测试条件是IC和基极与发射极之间电阻R\(_{B}\)；BVEBO的测试条件是I\(_{E}\)。在选择电阻R时就要按相应规定的测试条件来计算。
如果测试条件规定的电流值I》1/K\(_{0}\)时，用图2或图6所示方法。并用（1）式选择R的数值。
如果测试条件规定的电流值虽不能满足I》1/K\(_{0}\)，但I仍大于1/K0用图6所示方法，并用（2）式选择R的数值。
如果I＜1/K\(_{0}\)，按图7所示方法，并用（3）式选择万用表档次。
三极管要按图9接法，接到相应电路的甲乙处。测试读数方法均同二极管。
图9（d）（e）是测BV\(_{CEO}\)和BVCER时的接法，由于集电极和发射极之间有两个PN结，它的伏安特性不象二极管那样正向导通压降接近零，因此为使它正向导通，在测BV\(_{CEO}\)和BVCER时需要接二极管。在反向时由于二极管截止，仍相当开路，符合参数定义的规定。
四、实测举例
例一：用灵敏度为5kΩ/V的万用表，测试某只2AP5的反向击穿电压。
由手册查到2AP5反向击穿电压的测试条件是I\(_{R}\)=400μA，先选R，
R=110V/（I-1/K\(_{0}\)）
=\(\frac{110V}{40-}\)1;5kΩ/V=550kΩ，
电阻R可选用0.5W、510kΩ的电阻。
按图6测试电路实测，万用表指示为U=52伏，查图3，U=120伏，即此只2AP5的反向击穿电压为120伏。如用近似计算2U=2×52伏=104伏，比查图3得到数值小一些，有一些负误差。
例二：测试某只3AD30C的BV\(_{CEO}\)。
由手册查到3AD30C的BV\(_{CEO}\)的测试条件是IC＝20mA，此值很大，可用下式选R∶R=110V/I=110V/20mA＝5.5kΩ
电阻可选用2W、5.1kΩ的电阻。按图6或图2接好电路，万用表指示为20伏，即此管BV\(_{CEO}\)=2×20伏=40伏。
例三：用灵敏度K\(_{0}\)为5kΩ/V的万用表，测试某只3DG403的集电极和基极之间反向击穿电压BVCBO。
由手册查到测3DG403的BV\(_{CBO}\)的测试条件是IC＝100μA，\(\frac{1}{K}\)\(_{0}\)=1;5kΩ/V=200μA，I＜\(\frac{1}{K}\)0，可应用图⑦所示方法。先选择万用表的档次：
U\(_{m}\)=(0.3～0.8）×\(\frac{220V}{100μA×5kΩ/V}\)
=（132～352）V
万用表的250V档符合要求，故万用表使用直流250V档，按图7接好电路，万用表指示U\(_{直}\)=45伏，查图③得U=100伏，即此管反向击穿电压BVCBO＝100伏。接近似计算V\(_{B}\)=90伏。
此管曾用直流在严格条件下测试过，BV\(_{CBO}\)=108V，可见这种方法误差不大。
五、测试的注意事项
1. 因用220伏市电，测试时身体不要碰带电部位，防止触电。
2．测试时不允许因电压读数很小而换用低的电压档，否则有烧管危险。
3．电源电压的影响：在U\(_{直}\)＜70伏时，电源电压在180～230V范围内，以及U直＞70伏时，电源电压在200～230伏范围内，如不计万用表本身的误差，测试误差均不大于10％，而且基本上是负误差。
4．测试时如发现表针反打，可能是管子电极接反，或者万用表上“＋”、“－”极接反，应调换。（王永江）
