无论是装收音机还是电视机，都要用到线圈。使用前应对线圈进行检查测试，看看是否通、有否断路、短路或部分短路故障。现在我们介绍一种线路简单、使用方便的测试仪。
线路原理
图1是耦合线圈的原理图。图中，R\(_{fz}\)是次级线圈的等效负载电阻，它对初级线圈回路的影响用用Rf′z=n\(^{2}\)R\(_{fz}\)表示，n为初、次级匝数比。当次级开路时（Rfz→∞），对初级的影响很小，此时若初级回路里通过一个电流，把次级线圈靠近初级线圈，初级回路的电流无大的变化；当次级线圈的R\(_{fz}\)很小或有短路匝时，因次级短路匝中吸收初级回路的能量，将使初级线圈里的电流变化很大。如能把初级回路的电流变化指示出来，就可判断出次级线圈有无短路情况。根据这一特点，我们制作了该测试仪器。

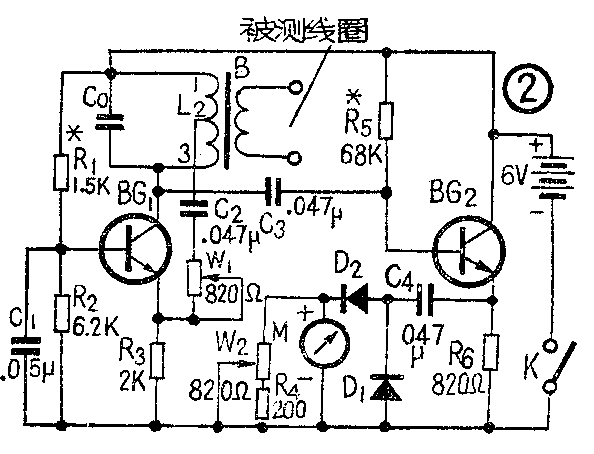

测试仪器线路见图2。BG\(_{1}\)、L、C0、C\(_{1}\)、C2、W\(_{1}\)等组成电感三点式振荡器。当调整合适后，这部分处于振荡状态，振荡信号经隔离级BG2输出加到指示部分。BG\(_{2}\)接成射极输出器，这样输入阻抗高，减小指示部分对振荡部分的影响。振荡信号经D1、D\(_{2}\)整流后，加到微安表上。若此时把一个有短路匝的线圈靠近线圈L，由于短路匝回路从初级吸收了大量能量，振荡电路的振荡将减弱甚至停振，从微安表指示的变化就可以判断出次级线圈短路的情况。调节W1，改变反馈的强弱，使振荡处于需要的工作状态；调节W\(_{2}\)使正常时微安表指示满刻度。
元件选择与安装

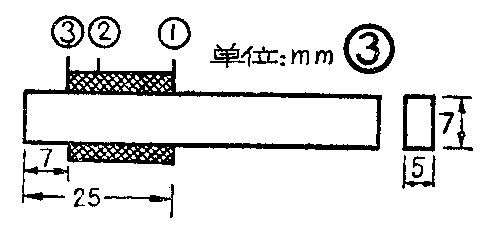

线圈L的磁心视被测线圈形状而定，本仪器采用M\(_{x}\)—400—P55×13×5（毫米）\(^{3}\) 的扁磁棒，从中间切开并取大约一半长度，大致尺寸见图3。L线圈的位置在距磁心一端7毫米处平绕两层约300匝，始端为①，在80匝抽头处为②，末端为③。C0视管子的β、f\(_{T}\)等而定，可在500微微法～0.047微法之间取值。BG1、BG\(_{2}\)可用中、高频管，本机用3DG6，β大些的可作BG2。D\(_{1}\)、D2为一般检波二极管。表头为100—200微安，也可用万用表的小电流档代替。若将振荡级的频率调低些，可用耳机听声音的有、无、大、小来判断线圈的通、断、短路情况。
全机装在180×130×70（mm）\(^{3}\)的小盒中。因元件少故底板可自由安排。线圈及表头宜装在非金属材料面板的上部，下面左右分别装电位器W\(_{2}\)与W1，中间装电源开关。电源用6伏积层电池，耗电不到5毫安。固定磁心时先在面板上打好大小合适的小孔，将磁心连同L线圈由下向上穿入，在上面用支架将磁心卡住，使L紧贴面板，待整机调好后，去掉支架用胶或环氧树脂把L、磁心、面板按上述位置胶牢，面板见图4。制作中不能用金属材料作面板，否则仪器不能正常工作。
调整与使用
仪器安装后，先调R\(_{5}\)使BG2的集电极电流为2毫安或测R\(_{6}\)两端电压为1.5—2伏。将W1置于中间位置，调R\(_{1}\)使BG1的集电极电流约为1.5毫安，也可以用观察微安表有指示时再稍微增大些R\(_{1}\)的值的方法来确定R1。改变W\(_{1}\)，指针应从零偏转到满刻度，如不能从零开始，可再将R1增大；如果微安表达不到满刻度，可调W\(_{2}\)增加BG2的工作电流。经过以上调整，使W\(_{1}\)处于阻值最大位置时表头指针指零，即BG1停振；改变W\(_{1}\)、W2使指针指满刻度即可。
使用时先将W\(_{2}\)旋至阻值最小，打开电源，调W1使表针刚刚摆动，说明BG\(_{1}\)工作状态正好。然后调W2使表针偏转满刻度。检查仪器是否调好时可用一个短路匝套在磁心上，此时指针应摆回到零位，拿开短路匝线圈，指针偏转满刻度，这说明仪器已调好，否则应重调W\(_{1}\)。仪器调好后即可使用。测试线圈时，先把线圈套在磁心上，若指针从满偏转回至零，则说明线圈有短路现象；若指针仍满刻度，则把线圈的两个引出头相碰一下，指针摆回到零, 说明线圈是通的；若两个头相碰时，指针仍是偏转满刻度，则说明线圈有开路故障。
如果被测线圈过长不能全部插入磁心，会因耦合松而信号弱造成指示不准，这时可用加长磁心或将线圈两端分别插入磁心（因为靠近短路匝的一端指示明显）的办法测试。（工人 周雅田）
