交、直流两用收音机是一种老式收音机。它的主要特点是不用电源变压器，电子管灯丝采用串联供电方式，底壳带电。由于不用电源变压器，所以收音机的重量轻、成本低，可以制成廉价的低档货。但由于串联灯丝的总电压限制，所以五、六灯以上的收音机，以及大功率推挽输出、高低音分频放大、立体声等高音质扩音机等都不能采用这种结构。现在社会上还有相当数量此式收音机在使用，为了便于维修改装，现将这种收音机的特点及修理要点作一些介绍。
一、底壳带电
底壳带电虽然是个严重问题，但只要使与底亮相连的部件不外露，就能保证安全，其措施可有以下几项：
1. 不用金属机箱，多用胶木或塑料机箱，并在收音机后盖上印有注意安全的说明。
2．底脚螺丝钉不外露，机心从后面推入机箱，固定螺钉也在机箱内部。
3．用推入式旋钮。靠弹簧片弹力固定旋钮，没有金属部分外露。修理时如补配用螺钉固定的旋钮，一定要用熔蜡把螺钉孔封死，以免触电。
4．采用不外露的蛛网板式天线，紧贴在后盖内侧。后期改用磁性天线。要注意这两种天线都有方向性。如果使用一般的天、地线，则其引出端必须串有可靠的隔离电容。
5．为了保证安全，多采用双线电源开关。
二、串联灯丝
1．电子管配套性强——各管灯丝电流必须相同，串联各管灯丝电压之和必须在110伏上下。例如典型的配套管为12SA7（变频）、12SK7（中放）、12SQ7（检波及低放）、50L6（输出）、35Z5（整流），各管灯丝电压总和为12.6＋12.6＋12.6＋50＋35=122.8伏。各管灯丝电流都是0.15安。五管的灯丝总耗电量为122.8伏×0.15安≈18瓦。凡是不同电压或电流的电子管都不能代用，所以说配套性强。
2．灯丝串接次序有一定要求——必须使灯丝与阴极间耐压低的电子管靠近低压端，以免击穿；同时还必须使怕干扰的电子管靠近“冷端”（即地端），以减小哼声。所以串接次序不同于信号的传送次序，而是地线→12SQ7→12SK7→12SA7→50L6→35Z5→火线。因此有时收音机交流哼声大，把电源插头调个方向即可。

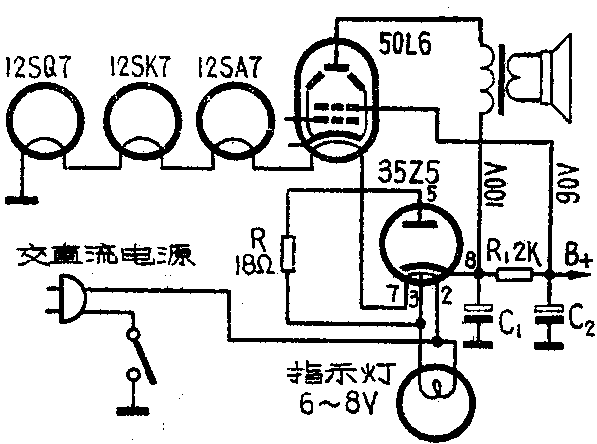

3．指示灯也要配套——整流管35Z5的灯丝为 2、3、7脚。可以从2、3脚接出7.5伏的分压，供给指示灯用，如附图所示。指示灯和整流管灯丝的2、3段并联，指示灯起了分流作用。这样，通过2、3段的电流就会减少。为此，有时特使一部分整流管屏流也从此段通过，以补偿分流的损失，但是这样就使问题复杂化，换用不配套的指示灯，或不装指示灯，就要影响整流管的寿命。
4．电源为110伏的情况——此机基本上是11O伏的交流半波整流收音机（因无电源变压器，所以不可能采用全波整流）。它也可以使用直流110伏的市电电源，但电源插头插反了不响。使用直流电源时也不能取消整流管，因为各管灯丝是串联，缺了任何一管就全体不亮。
5．电源是220伏的情况——要求用110伏供电的收音机如用220伏电源供电，只需把电源电压降低一半即可，其办法很多，但都不理想：
①比较经济的办法是采用降压变压器。但却使它变成有变压器的收音机，失掉原设计的意义，并且不能用于直流220伏电源。降压变压器也不便宜，放在机外甚感累赘。电源开关要改接在变压器前面，否则每次关机时就要拔变压器的插头。
②串接降压电阻（约500欧、30瓦）。这将使耗电增加一倍，且发高热，极不经济，串接降压电阻的办法有以下四种：
（i）机内底壳上装有固定的电阻支架，降压线绕电阻的各接头引到底壳后方的电源变换插塞，用改变插塞的方向来适应不同的电源电压。
（ii）机内底壳上装有插入式电阻架。它外形很象一个黑色大型金属壳电子管，周围密布通风小孔，里面绕有电阻丝。它的管座有两种插入方向：一边是220伏插法；一边是110伏插法。
采用上述两种办法，等于在机箱里装了一个小电炉，所以机箱顶部多贴有石棉板，以免将胶壳烤坏，修理时注意不要弄掉。收音机要放在通风位置，收听时要取下布罩以利散热，机箱上面不要放花瓶或手表等杂物。
（iii）使用降压电源线——它的外形与普通的纱包电源线相似，但其中有一根导线是电阻丝，疏绕在一根棉制芯线上，因其散热面积大，所以正常使用时并不烫手。使用这种电源线，要把它垂吊在桌子后下方，而不得把它盘成一团，以免热量集中起火。修理时也不得把电源线剪短，否则就要烧坏收音机。
（iv）电源串接灯泡——可以把收音机串接一个台灯，晚上比较合理，但白天就成了浪费。灯泡的大小要经过计算或试验，务使二者的压降各占一半才好。晚上电源电压不足时，可换稍大瓦数的灯泡。
三、缺点
下面集中谈谈这种收音机的几个突出缺点：
1．不经济——电子管收音机的效率本来就小得可怜，只有不到百分之一的能量变成声音，加用降压电阻则耗电加倍，效率更为降低，经济上极不合理。
2. 灯丝易断——刚开电门时各管灯丝忽呈白热，然后再暗下去，这对灯丝极为不利，尤其是指示灯的寿命，较一般收音机的要小得多。灯丝先亮后暗的原因有二：
①冷灯丝的电阻值要比热时的电阻值小很多，所以初开电门时的灯丝电流较大。在普通收音机上也有此现象，但在交、直流两用收音机上，由于无电源变压器的限流作用，所以灯丝先亮后暗更为突出。
②流经降压电阻的电流共有两部分：一部分是灯丝电流，另一部分是屏极电流。刚开机时整流管是冷的，没有屏流，降压电阻上只有灯丝电流的压降，此时灯丝得到的是远高于110伏的电压，故灯丝突然一亮。有些厂家在电源电路中串接一个热敏电阻，它在冷时阻值大，热后阻值小，正好抵消上述的现象，能使灯丝慢慢热起来。
3．热量大，寿命低——收音机内部的几十个组件大都是怕热的，交、直流两用收音机用在220伏电源时，等于收音机加“电炉”，加上这类收音机的机箱又多是小型的，热量集中，甚至机箱上部都烫手，所以它的寿命低，尤其是大型电解电容器，更易老化失效。
4．哼声大——因为收音机的基本电源电压是110伏，所以整流滤波后的高压低于100伏。为了增加输出功率，就把输出管的屏极高压接在滤波电阻R\(_{1}\)之前。此处电压虽较高，“动态内阻”也低，但交流纹波也大。半波整流的哼声本来就大，如此则哼声就更大起来。为了弥补这个缺点，就使用大滤波电容器。但加大滤波电容则刚开机时的充电电流极大，又容易烧坏整流管。为此，常在整流管屏极上串接一个“限流电阻”R，用来保护整流管。
四、维修要点
交、直流两用收音机由于有上述各种缺点，所以这类收音机早已不生产，但由于我国社会上还有相当数量的这种收音机在使用，所以下面再略述一些维修要点，供修理时参考。
1．因底壳带电，所以修理时一定要注意安全。每次接电源时要用试电笔测试底壳的极性，或使用隔离变压器，以免触电。
2．因灯丝串联，在修理过程中，偶然的短路就会烧毁电子管。电源电路里最好串接一个40～60瓦电灯泡。
3．因屏压比一般收音机低一半以上，所以对新配元件的耐压要求不高。但耐热性要好，并需注意散热、隔热问题。
4．电子管的代用，是目前修理交、直流两用收音机的主要问题。为了节约利废，就得多方设法我代用品。下面试举几个例子供参考。
①12SK7——除管座不同外，可用6J1直接代用，6J1的灯丝电流值为0.17安，接近于原管的0.15安，使用上可无问题。灯丝电压是6.3伏，差一倍，可串接一个6.3伏、0.15安的小电珠，以补上6.3伏的电压差。但不串小电珠也没有太大的关系。如果不愿拆换管座，可利用12SK7废管的管基改成一个接续器，上面装上小七脚管座，把小管座各极焊片接到大管基的相应的脚上即可。
②12SQ7——可用三极接法的6J1来代替原管的放大部分，再用晶体二极管代替其检波部分。注意二极管的极性，以免影响自动增益控制的作用。灯丝也应串小电珠如上述。
③12SA7——此管是七极管。6J1是五极管，所以要用两只6J1来代替。一只是五极管接法来代替变频部分；一只是三极管接法来代替本振部分，两管灯丝串接，正好是12.6伏。
④50L6——可用三极管接法的两只6J1并联代替。两管灯丝串接后，再串一个250欧、6瓦以上的线绕电阻，以符合原管灯丝的50伏压降。
⑤35Z5——此管最热，最易损坏，但也最容易解决。可用适当的晶体整流二极管插在原灯座的5、8孔上（或焊在管座的底下）。要注意极性，插反了要烧毁晶体管。再用一个230～250欧、6瓦以上的线绕电阻插在原管座的2、7孔上，以代替原管灯丝的35伏电压降，电阻要远离其他元件。
原来的指示灯如果从35Z5的2、3脚上接出，则可从线绕电阻上截取6.3伏电压供给指示灯用。（北京市朝阳区无线电修理部工人编审组）
